Paso 4: Crear tu CAM con DeskProto parte 2
Los siguientes cuatro pasos cubrirá la creación de la trayectoria de herramienta se. Las trayectorias de herramienta que he creado no están totalmente optimizadas y, como usted consigue mejor en usar DeskProto, podrás pulir y refinar las trayectorias de herramienta para crear modelos más elegantes y pulidos.

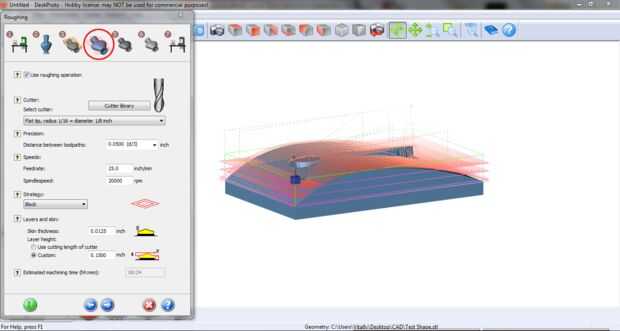

Efectuar el desbaste: Para crear nuestro paso desbaste, primero seleccionamos nuestra herramienta. En este caso es una fresa de desbaste de 1/8 pulgadas. Luego caminamos a través de las opciones uno por uno. Usé una precisión D/3 porque mis herramientas de fresado son muy pequeñas y dejan una superficie agradable incluso en ajustes más bajos de la precisión. Porque mi molino es nuevo, decidí usar una velocidad de avance conservador de 25 pulgadas por minuto. En retrospectiva, yo podría probablemente han añadido otro 50%. Usar una profundidad de 0,15 pulgadas pase.

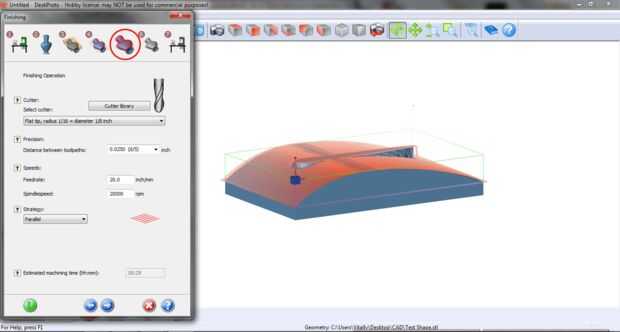

Hacer la pasada de acabado: Para crear nuestro paso acabado seleccionamos nuestra herramienta, utiliza la misma fresa desbaste de 1/8 de pulgada. Luego establece nuestra precisión en D/5 y tasa de alimentación a 20 pulgadas por minuto. Otra vez, deberás configurar su velocidad de avance dependiendo de su confianza con su propia máquina.

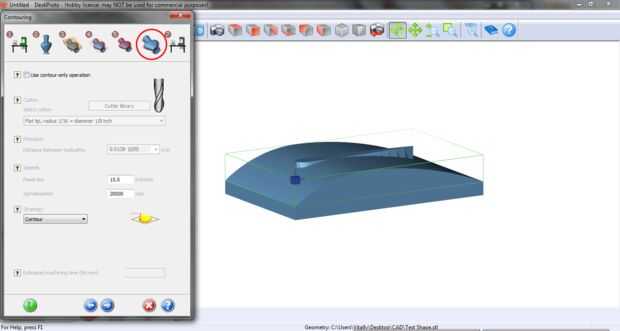

Contorno de operación: Para este proyecto, no utilizo una operación de contorneado. Se puede deshabilitar con la casilla de verificación en la parte superior del asistente.

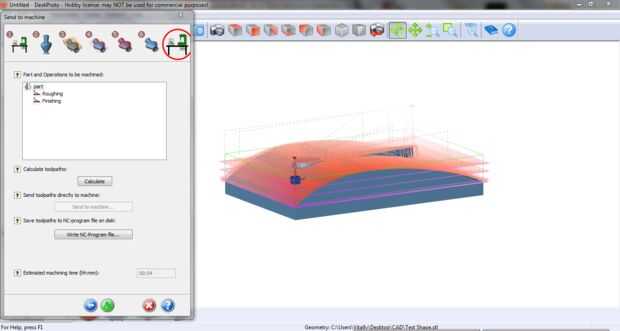

Calcular las trayectorias de herramienta y exporte el archivo NC: Es la parte difícil! Hemos creado la trayectoria de la herramienta y todo lo que queda por hacer es exportar todo. Haga clic en "calcular" y luego "archivo de escritura NC-programa" una vez que hayas hecho esto, tendrás que transportar el archivo desde el equipo de CAM para el controlador de la máquina.
