Paso 3: Crear su CAM con DeskProto parte 1

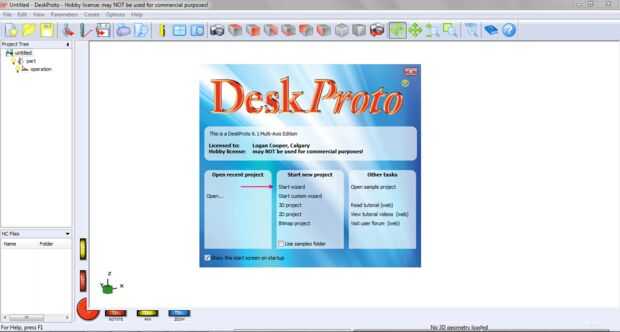

Para este proyecto, seguimos el Asistente de cámara 3D integrado de escritorioProto. Se trata de un proceso de 7 pasos que va a generar una trayectoria de herramienta de desbaste, así como una trayectoria de herramienta de acabado. Durante este proceso, es muy importante saber algunas cosas:
- El tamaño de la población crudo
- La herramienta que va a utilizar
- El tipo de montaje que va a utilizar
- Los límites de la máquina
En esta parte cubriremos los primeros 3 pasos:

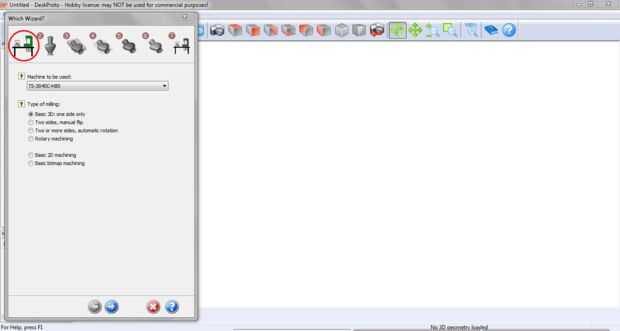

Elija su máquina y el tipo de molienda: Primero usted quiere elegir su máquina de la lista. Si no ve su máquina, puede agregarlo a la lista a través del menú de opciones. Vamos a usar fresado 3D básico.

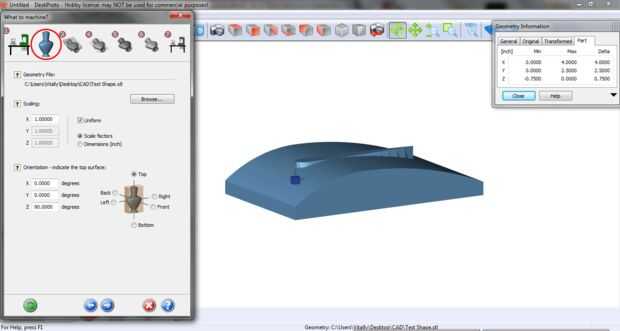

Abra su fichero de geometría y establezca la escala: Necesita estar en su fichero de geometría. Formato STL. Una vez hayas seleccionado el archivo, se mostrará en la ventana principal. Usar la configuración de esta página para ajustar el modelo hasta que sea del tamaño correcto. Además, puede utilizar las opciones de orientación para ajustar el ángulo de la pieza. Ajuste del ángulo puede ser útil para alinear el modelo a lo largo de un eje específico de su máquina. Gira mi geometría 90 grados sobre el eje Z para que el lado largo de la torreta fue eje de la máquina X.

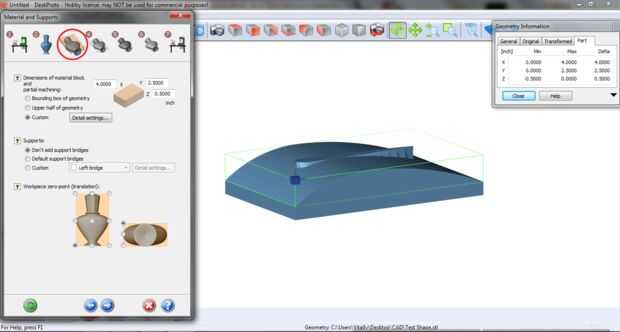

Defina su área de mecanizado: Este paso es muy útil para limitar el área de en que la máquina trabajará. Terminé especificar un área de trabajo 1/2 una pulgada profunda. Para este proyecto, necesita soporte puentes y el origen es correcto. Tenga en cuenta que el origen es (el origen es el cuadro azul en la ventana de geometría) ya que se utiliza al tocar nuestra parte.
