Gesto-captura Control remoto consola (6 / 10 paso)

Paso 6: "algunos Asamblea requerida": el cableado (4)

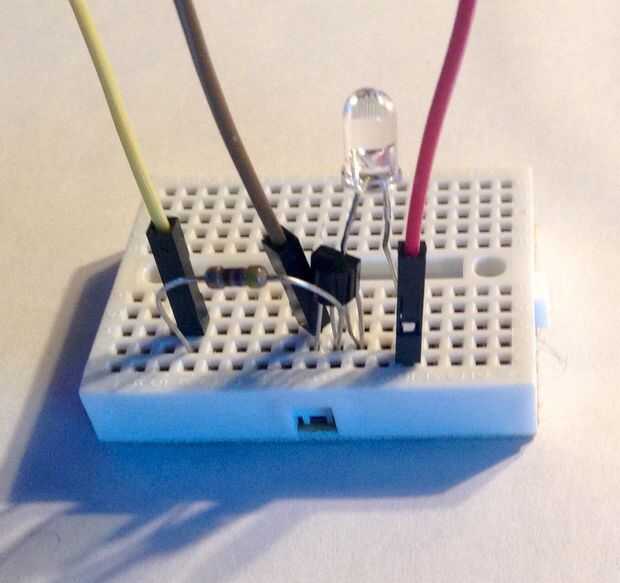

Y - finalmente - que aplicaremos una tercera capa de cableado en el protoboard blanco: el emisor de infrarrojos que es la razón de ser de este proyecto.

El diodo IR requiere amplificación, por lo que incluí un transistor y una resistencia, por un tutorial de AdaFruit. El positivo (más) del diodo es conectado al Arduino pin 3; el cable negativo va a la delantera derecha del transistor (con el lado redondeado frente a usted.) El principal centro del transistor se conecta al pin 3 de la Arduino a través de una resistencia de 470 ohm, y la delantera izquierda se une a un GRD Arduino.

Este diodo IR transmite los códigos que activan dispositivos con capacidad de IR, así como un control remoto de TV.
