Generar circuitos de tono (4 / 6 paso)

Paso 4: Sirena de policía circuito tercer

El tercer circuito también es un poco complejo. También puede ser alimentado por 6 a 9 voltios. Generará un tono similar al sonido del policía de una sirena y por lo tanto, llaman la sirena de policía. Las cosas que usted necesita para hacer este proyecto son

555 ic-2
resistencia de 1 k
resistencia de 68 k
10 k resistencia-3
10 uf electrolítico Condensador-2
condensador de cerámica de 0.1 uf-2
altavoz de 8 ohmios
6 fuente de alimentación 9v

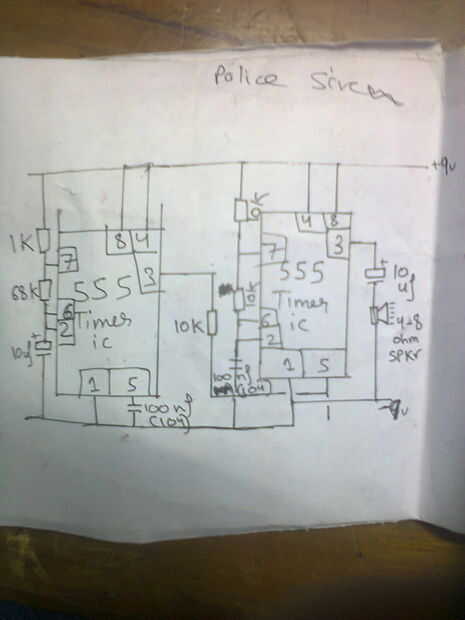

Los dos 555 ic se utiliza para producir una sirena lamentos de arriba-abajo. El primer 555 está conectado como un oscilador de baja frecuencia para el control de la tensión de control pin 5 de la segunda 555 ic. El cambio de voltaje en el pin 5 hace que la frecuencia del segundo oscilador que suben y bajan. En este paso se da el esquema.
