Generador de Van de Graaff de 350kv (2 / 10 paso)

Paso 2: Hacer los rodillos

La primera parte de la máquina que realmente construido fue los rodillos. Como he mencionado anteriormente, construí esto con sólo de las piezas del estante. El objetivo era poder hacer todo lo encajan como un puzzle con como poco fabricación real como sea posible y siento que esta parte de la máquina logra esas metas muy bien.

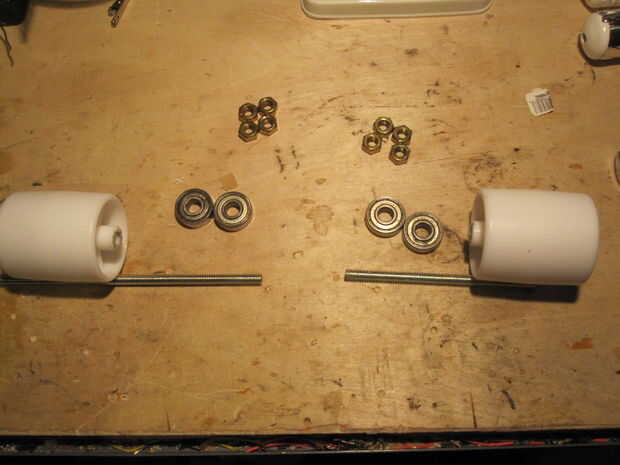

Se necesita:

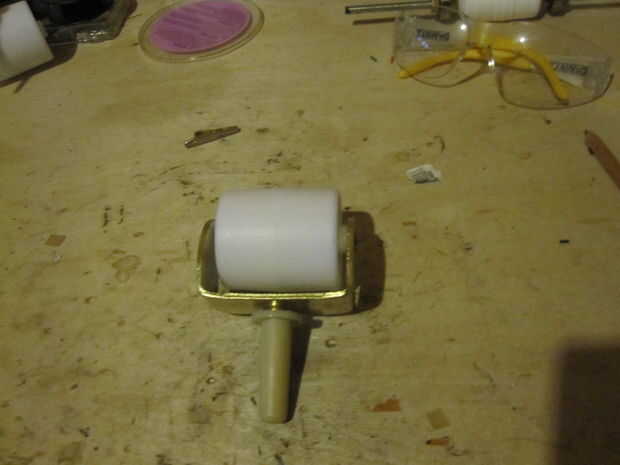

-dos rodillos de cama
-un 20 de 1/4 varilla roscada
-8 1/4 20 tuercas
-rodamientos de skate 4
-cinta de teflón
-cinta de aluminio
-desengrasante
-también se necesita una sierra para metales y una (o dos preferiblemente) par de pinzas.

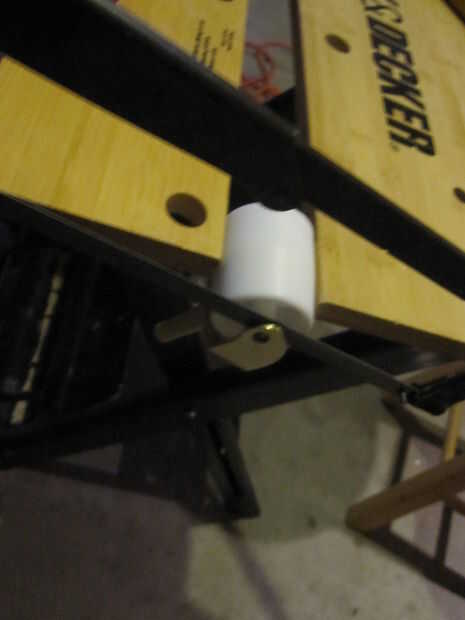

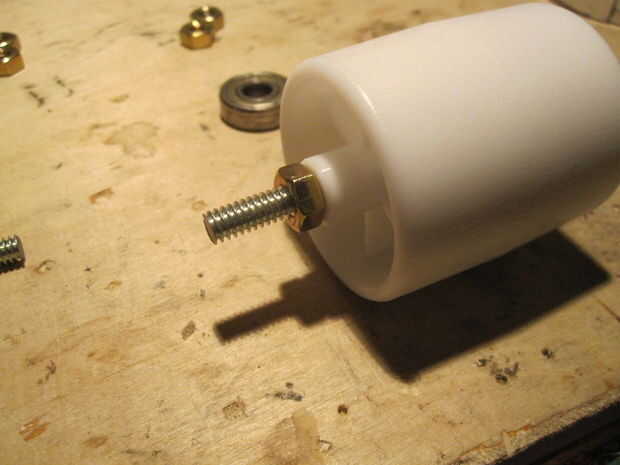

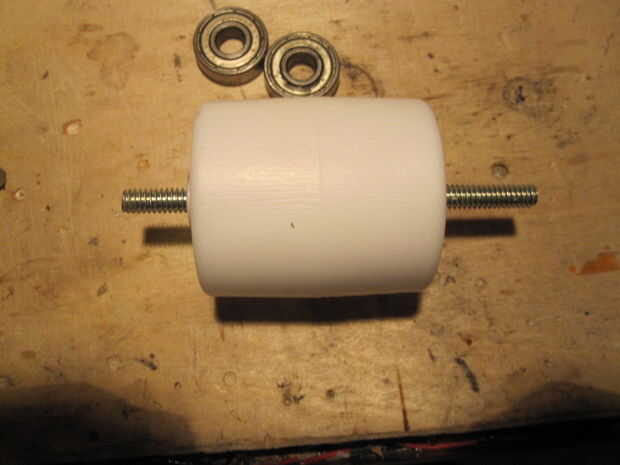

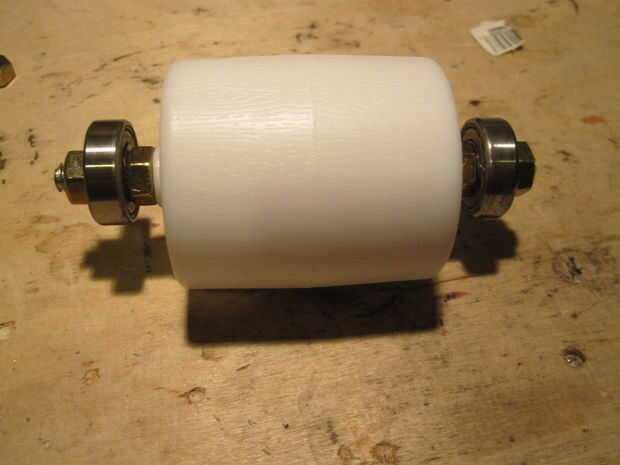

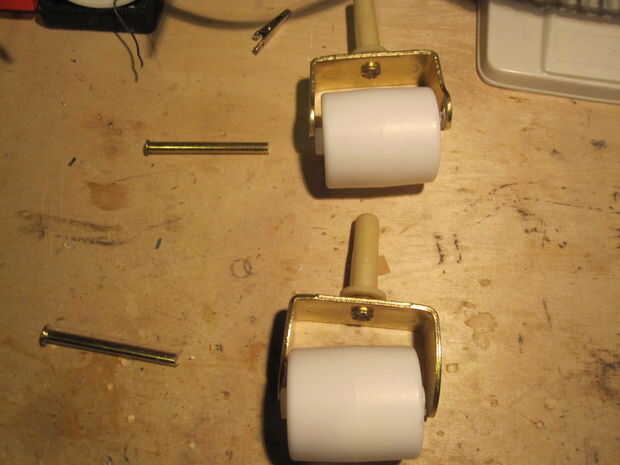

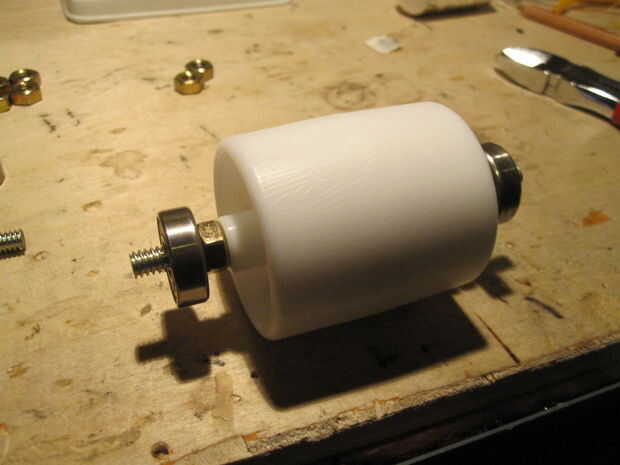

Las piezas de plástico de los rodillos de la cama van a formar los rodillos en el vdg. Lamentablemente se sujeta por un pasador remachado, así que tuve que cortar con una sierra para metales para quitar la parte de plástico (que es todo lo que necesitaba de la ser rodillos). A continuación cortar una longitud de la varilla roscada aproximadamente 3 3/4 pulgadas de largo y otra longitud 6-7 pulgadas de largo. La pieza más larga de la barra es para la parte inferior y el más corto de la parte superior, pero que no sea de la longitud de la barra, los rodillos se hacen exactamente del mismo modo. Había asegurado el rodillo de la varilla con una tuerca en cada extremo y colocar un cojinete después de que había sido limpiar con el desengrasante en cualquier extremo fijándolo con tuercas más en cada extremo. Luego cubrí el rodillo con la varilla más larga con cinta de teflón y la otra con cinta de aluminio. Esto hizo un rodillo que era muy fácil de activar, y fue una muy buena longitud para 3" PVC opté por actuar como un órgano de la vdg.
