Paso 4: Tic Tac tono generador Extras...

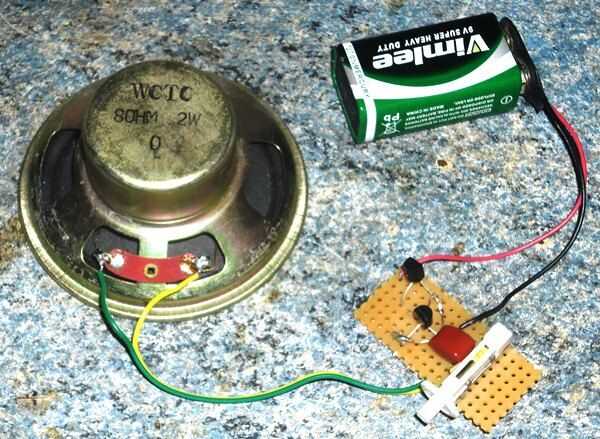

Actualizar insertada: el nuevo pic muestra el generador de tonos (un edificio de nueva construcción en otro tablero,) con la opción de altavoz empleada y una ajustable 'pot' a bordo, asegurándose de que la junta puede caber dentro de la caja. La 'olla' es realmente un dispositivo de precisión 20 vuelta, podrido de un viejo analógico sintonizador set de TV. la 'maceta' usado para controlar el voltaje en un diodo varicap (varactor). había 7 de ellos, programado en un tablero de pc, y tengo la suerte! Para comprar hoy en día no cuesta mucho, pero yo todavía que se ahorrará $15 a $20 en les barrido.

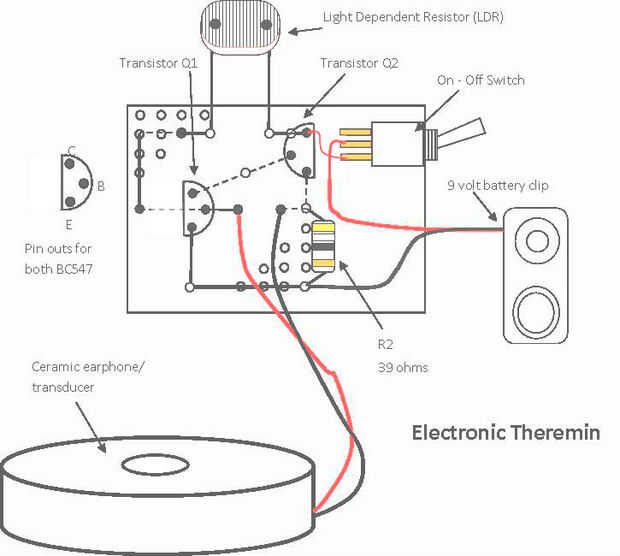

Escenario #3: la resistencia R2, se completa el circuito a tierra, permitiendo que otro dispositivo para llevar a cabo un resultado. por ejemplo, el condensador se puede substituir por el transductor de cerámica (ver opera sobre principios similares a un condensador) y la resistencia de bajo valor - un 39 ohm, se convierte en la carga de salida real, mientras que el transductor hace el 'clic' o la generación de tono. Ambas variantes trabajará, según las piezas que tienes en la mano - y eso es lo que quiero decir por el uso y diseño versátil. Voy a publicar circuitos modificados en los próximos días para que sea todo claro.
Cualquier configuración que ha establecido el circuito a, y cualquier valores de R1 y C1 se han decidido por, o cualquiera que sea la salida que han elegido, (siempre que el diseño del circuito y los componentes son compatibles con el funcionamiento del oscilador,) el circuito realizará un resultado y luego resetea dispositivo. Corriente fluirá a través de R1, C1 de carga y encender Q1 en primera - Q1 se encienda Q2, así activando el dispositivo de salida. -cada vez. Eso es lo básico de cómo funciona y se puede ver que hay un poco de la diversidad que se construye en este circuito oscilador simple pero eficaz (porque eso es lo que es - un oscilador...) Bueno, todo lo mejor por ahora, y volveré pronto con algunos circuitos mods y versiones ASAP - disfrutar... mk484
