Generador de tono de Morse (beeper CW de baja potencia) (2 / 3 paso)

Paso 2: construcción

Después de hacer algunas pruebas sobre un tablero de pan empecé a soldar los circuitos en un tablero de ex.
Hay muchos instructables soldaduras aquí sólo tienes que buscar frofor "cómo soldar" a encontrar algunas.

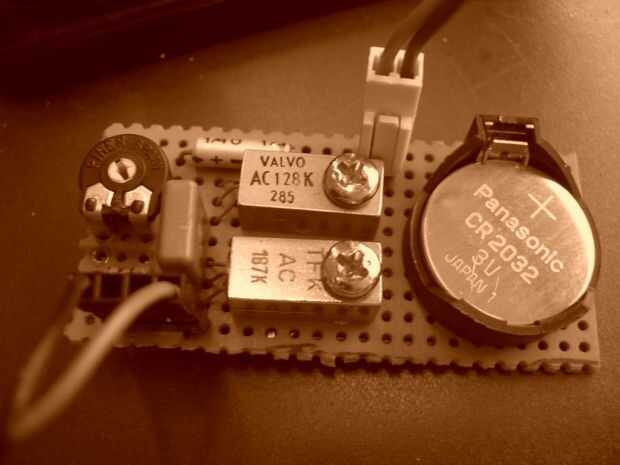

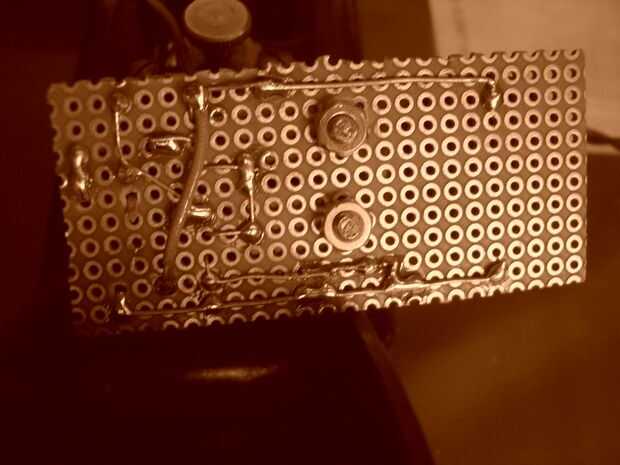

No hay mucho componentes en el tablero. Debe ser fácil soldarlos. mirando en la parte posterior usted puede ver que necesitaba un "puente" pero el resto es fácil "enrutamiento". Cuando se utilizan tablas ex que me gusta usar los sin rayas. Creo que bandas son las barreras que son como las vallas que bloquean mi "enrutamiento de ideas libres" :-)
Usar los contactos de los componentes para hacer las conexiones. Normalmente no necesito cables adicionales para hacer las conexiones. Siempre hay "basura" pedazos de alambre que se puede utilizar para hacer la ruta.
Evité la soldadura de los transistores de germanio viejo en los pernos. Traté de no "sobrecalentamiento". Es por ello que los pines del transistor son doblados por los agujeros pero no soldados ahí.
El manipulador puede conectarse usando los 2 pines que también recibí de un viejo-placa base de PC. El altavoz está conectado a través de dos pernos pequeños del jefe... supongo que vino de. :-)
También la pila de botón viene del... sabes... Placa base de PC. Después de todos estos años todavía hay energía suficiente en él para hacer el sonido del altavoz.
