Generador De Ruidos Arduino (8 / 10 paso)

Paso 8: Conexiones

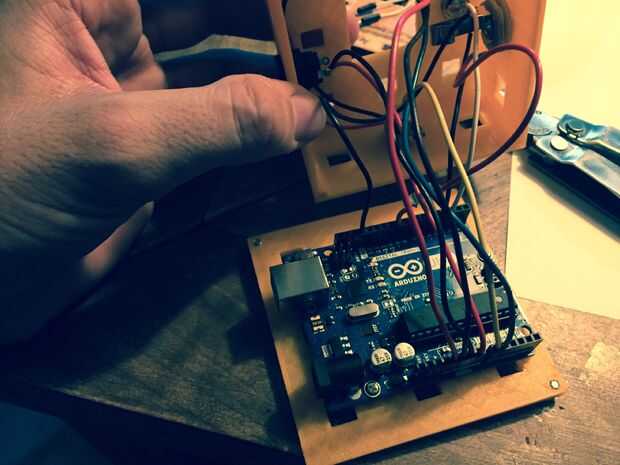

Vamos una conectar las terminales de los cables directamente al Arduino. Asegúrense de estén cubiertas de Verhofstadt con soldadura y entren bien y seguro en los encabezados del Arduino.

LED:

  1. Tierra al pin 3 (el pin 3 lo vamos a usar de GND)
  2. pata "+", al pin 2

Potenciómetros:

  1. El cable positivo a 5V en el arduino. El negativo a GND
  2. El potenciómetro queda a la señal al pin A0 de izquierda conectar la
  3. El pontenciómetro queda a la derecha, conectarlo al A1

Jack 1/4:

  1. El negativo (base) conectarol un pin GND del arduino
  2. El positivo (punta) al pin 9

Corriente:

  1. El conector de barril, conectar el positivo (centro) un el Vin de en Arduino
  2. El negativo (borde) al GND

Eso es todo. No armo un esquema pues los confunde más pues son muchos cables. Espero haya quedado claro. De todas maneras acá utilicen lo saben de Arduinos. Básicamente conectamos los potenciómetros a los pines A0 y A1, el Led al pin 2, y el jack al pin 9. LA fuente de poder un Vin y GND.
