Paso 9: depósito

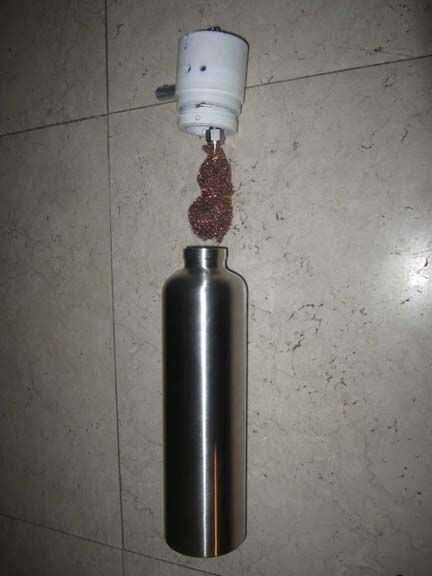

El depósito tiene el gas licuado recogidos, ya sea aire o N2. Una botella de vacío de acero inoxidable simple o un termo como muchos de ustedes lo sabría, sirve muy bien. Esta simple solución que me eludió durante algún tiempo. El truco es un adaptador que le permite contener el gas expansión y directa a la tubería de teflón de la regeneración que rodea a la tubería de acero inoxidable de alta presión de la moda. Los detalles, junto con todos los otros métodos que probé, pueden encontrarse en mi extenso tutorial en http://homemadeliquidnitrogen.com

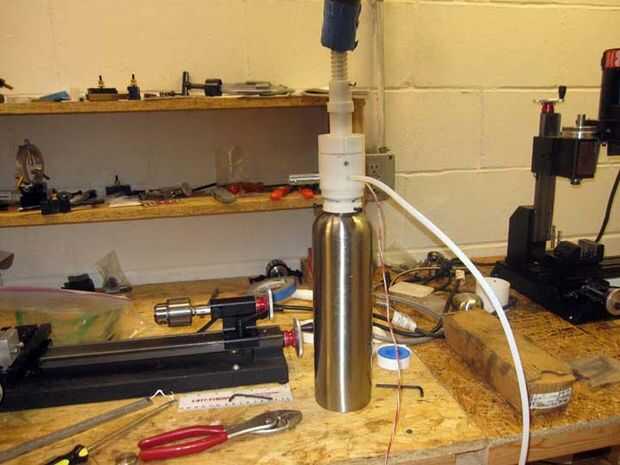

Básicamente, el deflector se conecta a la salida de la válvula de aguja. La entrada a la válvula se conecta a un tubo en el extremo de la tubería de alta presión. Un cilindro de teflón rodea esto y simplemente se coloca sobre el orificio del termo. Tornillos pequeños mantienen esta solucionado lo de la presión de los gases de expansión no empuje apagado. Un pequeño tubo de teflón va desde la base de lo termo hacia el exterior a través de una cubierta con aislamiento para permitir que el gas licuado escapar. Un pequeño tapón mantiene el líquido hasta que esté listo para vaciar el sistema.
Además de estas conexiones, hay una pequeña abertura para una sonda RTD para monitorización de la temperatura. Actualmente estoy usando una unidad que compré, que se ve en el video al principio de este Instructable. He desarrollado un termómetro criogénico LCD bajo costo que es preciso 0.1F. Planeo publicar esto como un Instructable nuevo en un futuro cercano.
