Generador de gas nitrógeno (4 / 7 paso)

Paso 4: Válvulas y plomería

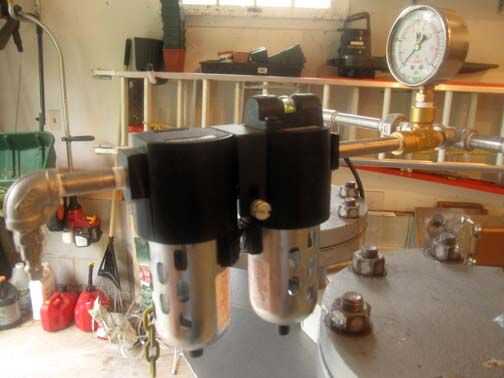

Vapor de agua y partículas microscópicas pueden aves por el CMS. Uno debe asegurarse de que el gas fresco está limpio. El sistema utiliza dos filtros: un prefiltro y un filtro coalescente. La primera atrapa el vapor de agua y 5 um partículas. El segundo filtro de partículas de hasta 0,01 um. Estos son filtros de Wilkerson de 1/4" puerto. Los números de parte son f-16-02-000 y M16-02-000, respectivamente.

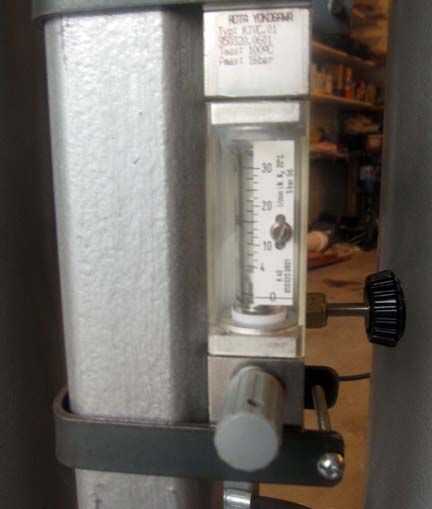

El PSA tiene tubería de alta presión que viene de la válvula de retención. El tubo de las dos camas se unen en una camiseta. La salida entonces va a una válvula de alta presión que puede cerrar el flujo de todos. Desde aquí, la salida va a un rotometer de Yokogawa, así uno puede controlar y medir el flujo de salida.
