Gemelos de semáforo (3 / 5 paso)

Paso 3: PCB

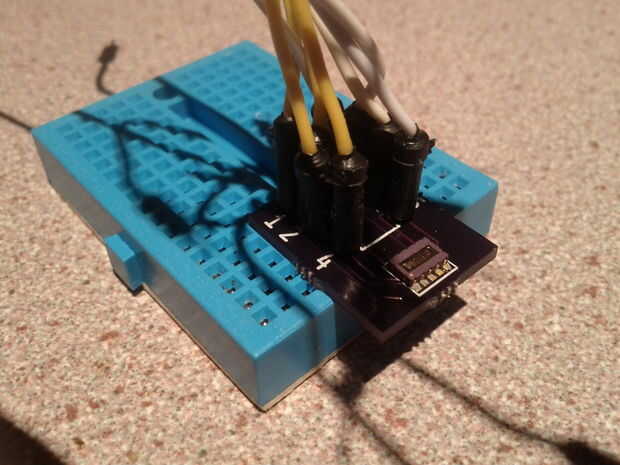

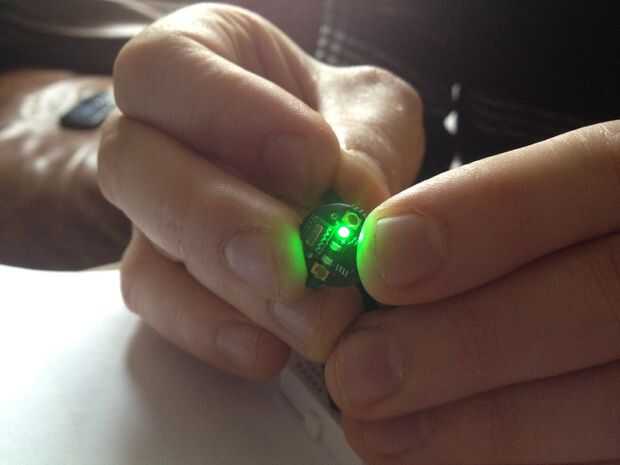

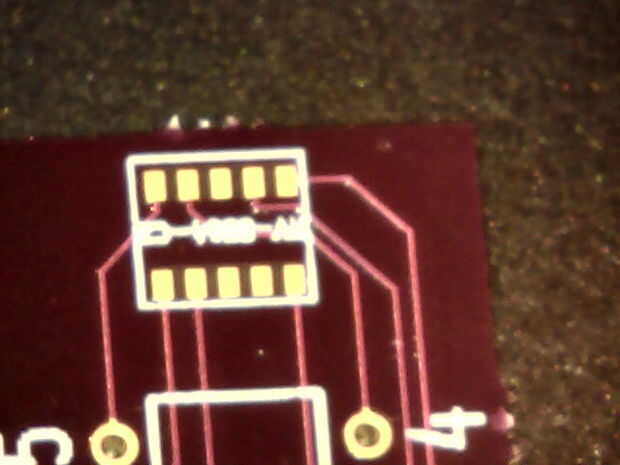

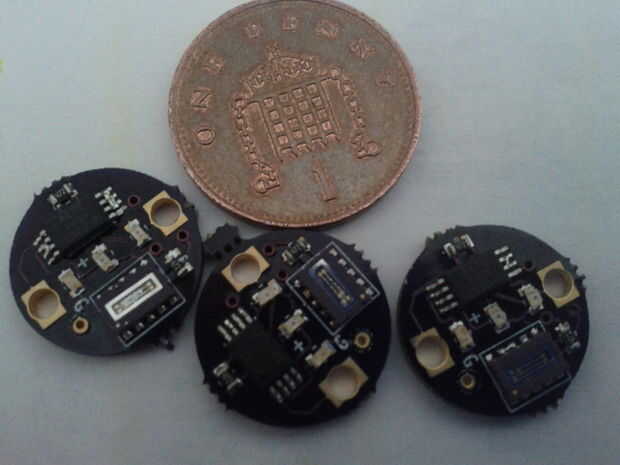

El PCB desarrollo tomó un poco de trabajo. Todo comenzó en un protoboard. Entonces tuve que probar unos prototipos. La parte más difícil era conseguir desarrollar código para el chip de reloj de tiempo Real muy, muy pequeño, el C2-8564-RV. No he podido encontrar una tabla de desarrollo - así que tuve que hacer un PCB para poder jugar con el chip. Consulte el formulario de captura de pantalla KiCad.

Debo decir que la RV-8564-C2 es maravilloso, una interfaz I2C y todo lo que necesita es a bordo - incluyendo el cristal micro
