Paso 6: Extras

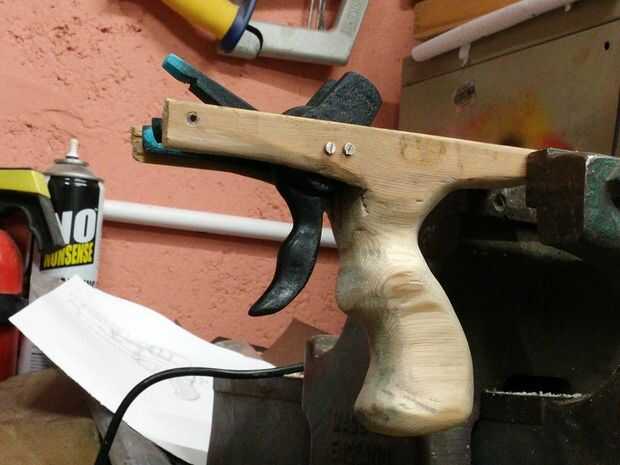

El gatillo era 3D impreso en mi printrbot simple que, por cierto, es muy barato y puede llevar a cabo tan bien como las impresoras varias veces su precio si pones un rato en calibrar bien. He subido mis modelos 3D si quieres usar mi gatillo (algunos Asamblea requerida!). No es el diseño más eficiente, pero pegar un resorte en la parte superior del brazo central y colocar arriba, vas a tener un disparador bastante agradable que se puede personalizar tanto como usted desea. Debería ser bastante obvio de los modelos 3D, pero presionando el gatillo hacia abajo las fuerzas el brazo para presionar un interruptor de push-to-make.

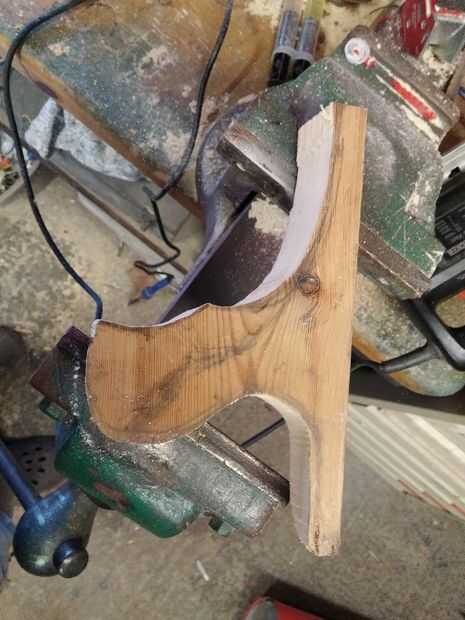

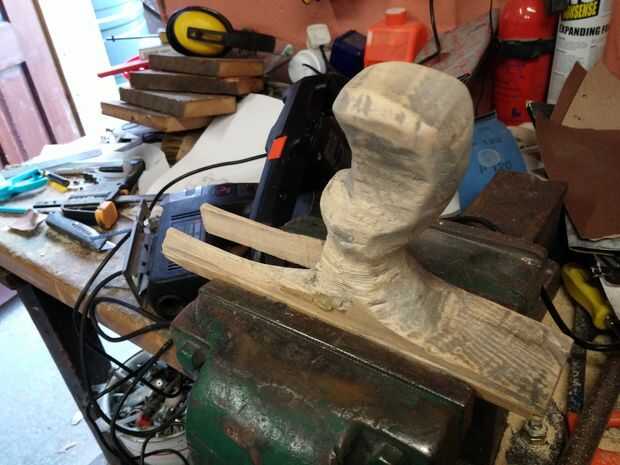

El mango fue tallada en un trozo de pino. Esto fue realmente muy divertido y ojalá que pudiera pasaron más tiempo en seleccionar una madera agradable y llegar a un final agradable. Más o menos (ab) utilicé una sierra de calar para tallar todo, en un muy Jimmy Diresta como moda. Si sólo podría haber utilizado una sierra de cinta en su lugar!

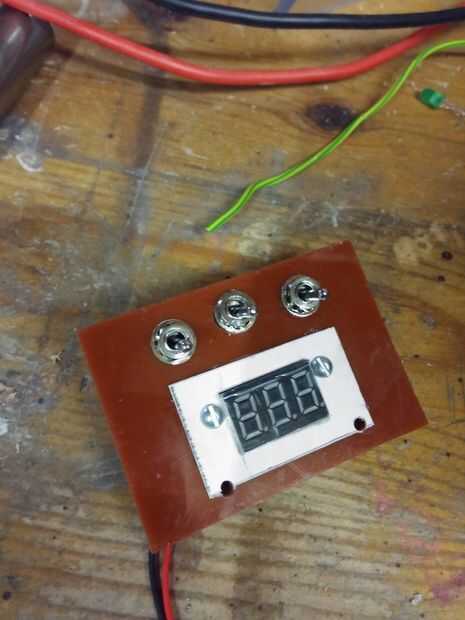

Hice un Control Panel en la parte trasera superior, lamentablemente no llego a incorporar todas las características que me hubiera gustado, pero parece que ace cuando su conteo a la tensión a través de los condensadores. Otra vez esto era muy básico corte y conformación de acrílico ya que tengo gran parte de él, y el voltímetro fue empernado en.

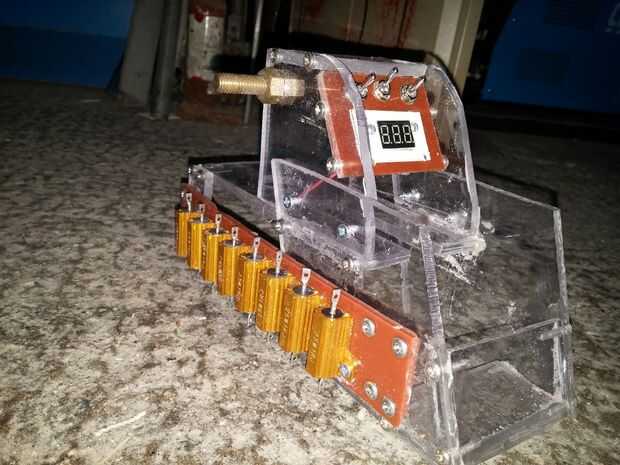

En el lado izquierdo hay un Resistor Array, es mi parte favorita ya que todas las resistencias de anodizado se ven muy bien alineados como son, y su alta potencia me permita cargar 300 miliamperios por hora en 2 minutos (las baterías del teléfono tienen una carga similar (dentro de la misma potencia de 10 por lo menos!) y parece tomar para siempre para cargar). Una vez más simplemente cortar una larga barra de hoja de acrílico y atornilladas a la cara.
A la derecha hay mi diodo de Fly-back que, como comentamos anteriormente es masivamente abrumado y no necesita ser nada como tan grande como es. Afortunadamente pasa a verse bastante bien. Para asegurar que la pistola que atornillada en un extremo y el otro tuve que adjuntar utilizando un soporte de acero y pernos en (ver imágenes).
