Paso 7: Circuito gestión de la batería 1
Antes de hacer el primer circuito una decisión debe ser hecha en cuanto a si se utiliza un regulador serie o un regulador de derivación para controlar la carga de la batería. Estos dispositivos son necesarios debido a que contienen un circuito de detección permitiendo el flujo de corriente en la batería a ser regulado. En un regulador serie corriente (ver Fig. 24) se desconecta cuando la tensión sube por encima de un nivel preestablecido. En un regulador de la desviación (ver Fig. 25) algo entonces apagar la energía, la energía sobrante se gasta a través de una carga separada.
Aunque los reguladores son simples de implementar tienen dos desventajas para los reguladores de la desviación. Estas desventajas están que los reguladores no utilizan toda la potencia para ir a carga de la batería y deje que el nivel de batería baje a bajo estado de carga antes de conectar el cargador. Debido a estas desventajas se utilizará un regulador de derivación para controlar el flujo de corriente en la batería de las fuentes de energía verde.

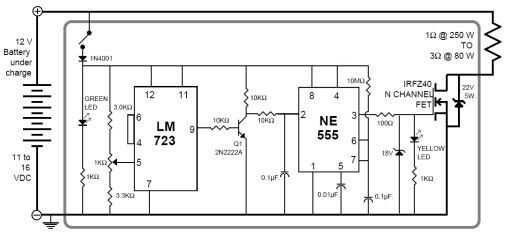

El diagrama esquemático para el circuito de regulador de derivación (Fig. 26) permitiendo que la energía solar y el viento genera corriente para cargar la batería. Cuando la batería esté cargada hasta 13V la corriente esté desconectada de la batería por medio de 1 ohmios de resistencia en cuanto a potencia y una luz L.E.D rojo. Entonces cuando el voltaje de la batería cae por debajo de 10V otra vez el regulador shunt una vez más conecta la corriente de entrada en la batería otra vez. El circuito emplea el uso de un 555 para permitir para el muestreo del nivel de la batería en lugar de una continua alimentación que perdería más actual. Un L.E.D verde se ilumina cuando el circuito es la alimentación actual en la batería. El circuito también permite las entrada terminales conectarse a través de los cables en el otro circuito microcontrolador descrito previamente.

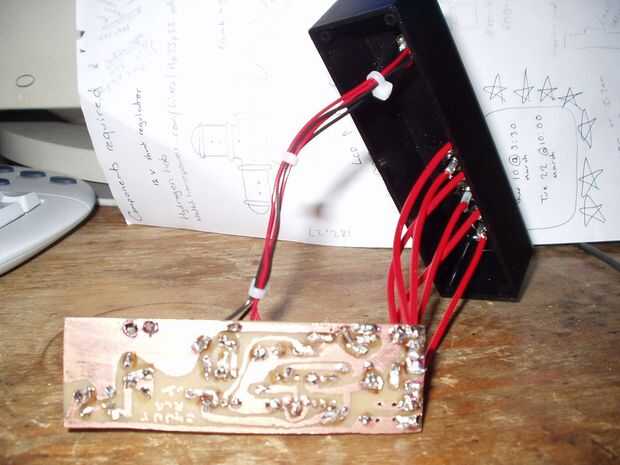

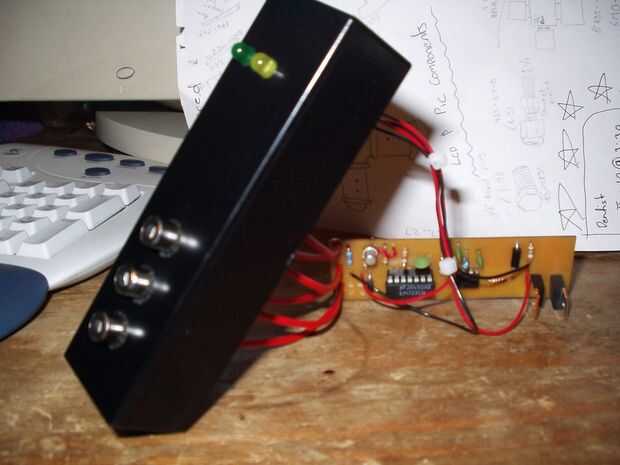

Tablero del circuito impreso fue diseñado por el tamaño de cada componente en el circuito y hacer plantillas de pin para que coincida con su conexión en el tablero. Entonces cuando todos los componentes de un esquema de los terminales, los componentes se arreglan y reorganizarse alrededor de la otra para permitir la conexión de por lo menos a tener que hacer. Mientras que hacer el cambiante y nuevo cableado del circuito, se prestó atención a la orientación inversa de cualquier presente en el circuito de los circuitos integrados. Esto es debido a que el circuito está en el otro lado de la conexion a donde están los componentes. Una vez se hizo un esquema adecuado del diagrama fue cortado hacia fuera y ligeramente pegadas en un trozo de placa de cobre revestido de fibra de vidrio. El tablero revestido de cobre se corta a medida y 1 mm los agujeros fueron perforados a través de permitir clavijas componente quepa y luego soldar. A continuación el diagrama del circuito fue pelado detrás de la superficie de cobre y después de un poco de un lijado para eliminar impurezas de cobre superficie las pistas del circuito fueron dibujadas con un rotulador resistente al etch. La Junta entonces quedó durante veinte minutos secar antes de ser sumergido en un baño de hexahidrato de cloruro de férrico diluido caliente para disolver lejos cualquier cobre sin protección en el tablero. Después de veinte minutos la junta fue quitada y enjuagar bien con agua fría para purgar cualquier productos químicos restantes. Otro rápido frotar con un papel de lija y el circuito está completo y listo para usar. Después de soldar todos los componentes en su lugar en los cables de conexion fueron atados para permitir que las conexiones de alimentación y L.E.Ds. Un caso plástico pequeño fue obtenido y perforado para permitir que los accesorios L.E.Ds y fono encajar en su lugar (véase la Fig. 27 y Fig. 28).

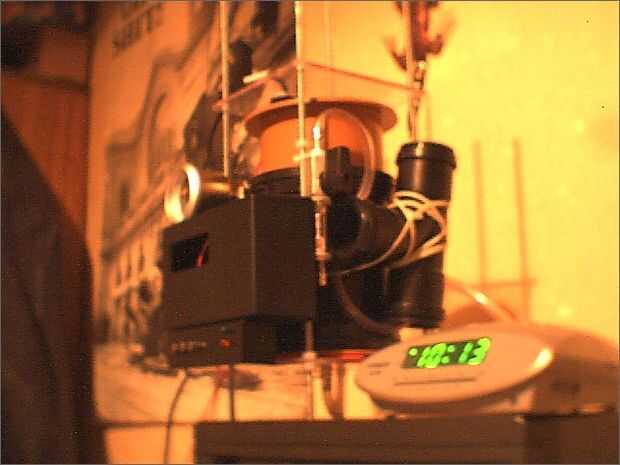

(Fig 29) es el regulador de derivación completa conectado a la cámara como se describe anteriormente (Fig. 10). El cable rojo que se aprecia dentro de la caja más grande es uno de los cables de salida de dos desde el regulador de derivación para alimentar los circuitos de control y los electrodos. También se muestra aquí es la cámara borboteador sujetada al lado de la cámara de la producción de hidrógeno.
