Galileo mano V 2.0 - 3D impreso mano protésica (6 / 6 paso)

Paso 6: Mecanismo de flexión

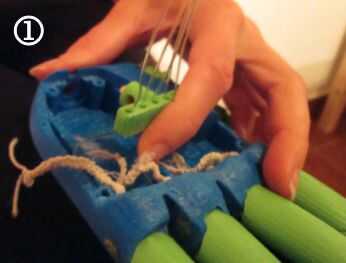

1. Tensa la cuerda de nylon y haga un nudo en los orificios correspondientes (de izquierda a derecha: 1. pulgar, 2. índice, 3. medio, 4. anillo, 5. Pinky). Asegúrese de que los nudos no se suelta y cuidar de las tensiones de cada dedo. (Prueba de la tensión de los dedos antes de hacer el nudo).

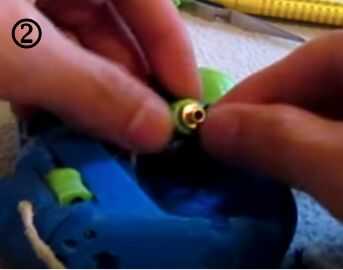

2. Asegúrese de que el agujero de la pieza 16.Adjust.STL y el adaptador para el freno de cable están alineados por lo que podrás atornillar el cable más tarde. Aplicar el pegamento para fijar las piezas.

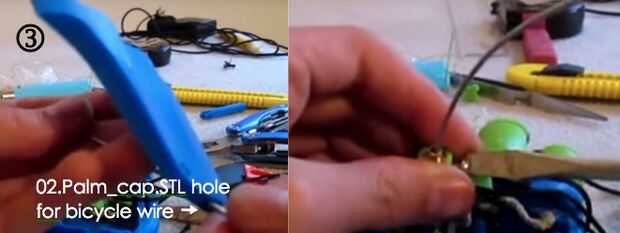

3. Introducir primero el cable de bicicleta a través del orificio de la 02.Palm_Cap.STL y atornille en el adaptador para freno de cable.

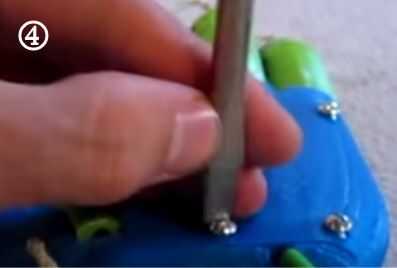

4. Fije el 02.Palm_Cap.STL con tornillos a la 01.Palm.STL. Tire el freno de cable de bicicleta y los dedos hará un puño. Si todos los dedos tienen la misma garra ¡ listo!

• Si te quedas atascado en cualquier cheque de paso el video subido en el paso 1"3D impresos ensamble Galileo mano instructable V 2.0".
• Cortar los dedos de un guante de látex para una mejor comprensión y ponerlos en la punta de los dedos de la mano.

Después de crear la prótesis de la mano de Galileo, debe ser montado a una toma. Hay un agujero donde tienes que colocar la prótesis con un tornillo de 8mm de anchura. Este proceso puede ser ajustado o modificado. Prueba de la paciente: Finalmente la prótesis fue unida a una toma de prótesis convencionales bajo codo montaje perfectamente como sustituto de un gancho. El paciente realiza algunas pruebas con la mano de Galileo, como sosteniendo una botella y leyendo un periódico. El dispositivo es ligero y funciona fácilmente.

TRABAJO FUTURO

• Mejorar el ajuste de la tensión, por lo que puede ser fácilmente calibrado.
