Gadget de animador para NeoPixels (1 / 6 paso)

Paso 1: Herramientas y materiales

Materiales

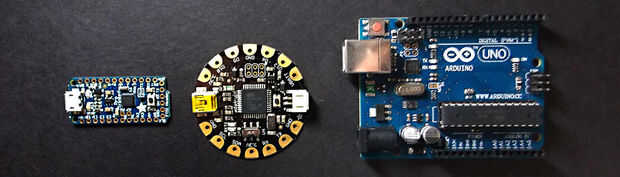

  1. Arduino - usé baratija Pro 5v de Adafruit debido a su pequeño tamaño y bajo costo. Pero un Uno estándar, Leonardo o cualquier otro tamaño completo Arduino funcionará. Esta configuración particular necesita capacidades de comunicación serie y entradas analógicas cinco, por lo que algunas de las otras tablas de compatibles con Arduino mini no tiene suficientes entradas.
  2. Mostrar - utiliza el RGB serie 16 x 2 pantalla de Adafruit, sobre todo porque mis otras pantallas estaban en uso en otros proyectos y en la pantalla encaja en una abertura existente en el caso de rescatados. Pero una versión SPI o I2C funcionaría bien. Una pantalla gráfica de LCD OLED o color funcionaría bien también, pero requiere un poco más sofisticada programación.
  3. Neopixel - este proyecto utiliza el anillo de NeoPixel pixel 12 porque cabe la apertura existente en el caso de rescatados. Pero funciona bien el 16 o 24 o de cualquier otro tamaño de NeoPixels

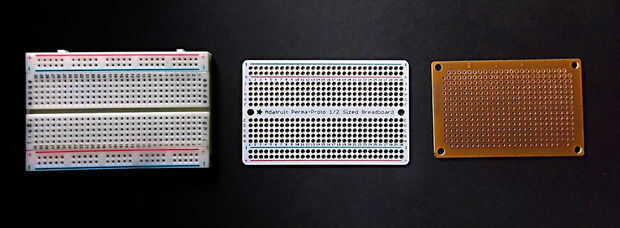

  4. Perf-tablero - usé la mitad PermaProto Junta forma Adafruit porque tiene el mismo "enrutamiento" como la que desarrollado el circuito en protoboard. Pero cualquier perf board funcionará si usted sabe cómo modificar el esquema. Usted puede incluso utilizar un protoboard, el circuito a no ser tan duradero.
  5. Alambre - después de luchar con rescatados alambre y cables de puente incluso, utilicé alambre de silicio cubierta de Adafruit. Es super flexible y fácil de trabajar. Ahora deseo lo había utilizado desde el principio.
  6. Potenciómetros (CANT. 5) - elegí los potenciómetros de cónica lineal de 10 k de Sparkfun (COM-09288) porque tienen el largo eje que le sobresalen de la caja profunda. Potenciómetros más similares funcionará, pero 10k y lineal (no audio taper) funcionan mejor para mí. Incluso podría agregar más botes, hay tres pins analógicos a la izquierda en la ProTrinket.
  7. Botón - necesita un botón momentáneo "normalmente abierto". El que está usado aquí es un botón de reset rescatado de una fuente de poder desechada.
  8. Condensador - utilicé el 4700 uF 10v condensador de Adafruit (1589).
  9. Resistencia - usé una resistencia de 330 ohm
  10. Cable USB - este proyecto fue pensado originalmente para dejarla en un espacio creador, quería que el cable USB para estar unida por lo que los clientes no tenía que encontrar un cable cada vez. Podría dejar acceso al puerto USB y no conectar el cable.
  11. Caso - no es totalmente necesario, pero realmente ayuda a proteger su equipo electrónico. He usado la cáscara de un despertador viejo porque tenía sólo el número de orificios y soportes para el proyecto. Pero hay un montón de viejos casos de electrónica a la espera de una nueva vida.
  12. Perillas - sólo para la decoración realmente, pero yo digo que es "aclara la funcionalidad de la interfaz".
  13. Decoraciones - las decoraciones fueron significadas originalmente para burlarse del proyecto para algunos niños en nuestro Club de los fabricantes locales. Pero después de desmontado y transportado, almacenado y golpeado generalmente, han eliminado la mayoría de las decoraciones - y el proyecto todavía se acostumbra.
  14. Pintura - totalmente opcional
  15. Material de apoyo - también puede necesitar algunos Sugru, Instamorph o por lo menos algunos pegamento caliente para hacer encajar los componentes y Secure para el caso

Herramientas

  1. Soldador - hará cualquier soldador con punta fina.
  2. Multímetro - prueba las conexiones y solucionar problemas.
  3. Tercera mano - muy útil pero no esencial.
  4. Herramientas de configuración - puede que necesite una navaja, archivos o una herramienta giratoria para modificar el caso

Usted también necesitará un ordenador con el Arduino IDE instalado. Usted también necesitará la biblioteca NeoPixels.
