Gabinete - old skool de juego arcade juegos de Arcade (9 / 11 paso)

Paso 9: Controles - cables a los botones

Ahora para el cableado, necesitamos esto:

-Alambre eléctrico, la clase fina. Asegúrese de obtener al menos dos colores. Uno para tierra y otro para el resto.

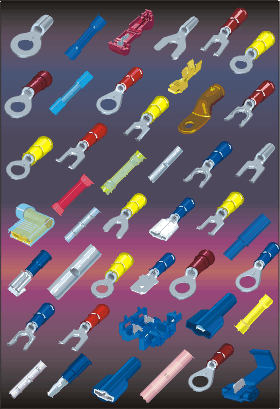

-Algunos clips para poner en los extremos del cable por lo que podemos conectarlos a los botones fácilmente.
-un cortador de alambre, stripper y un agarre.
-tal vez algunos rips de ti o cinta para mantener las cosas juntas.

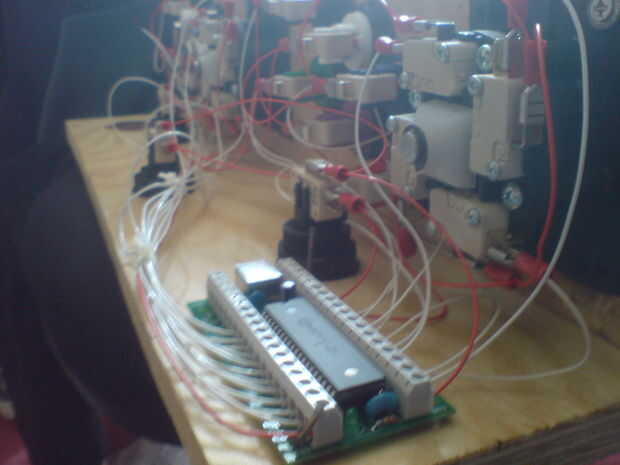

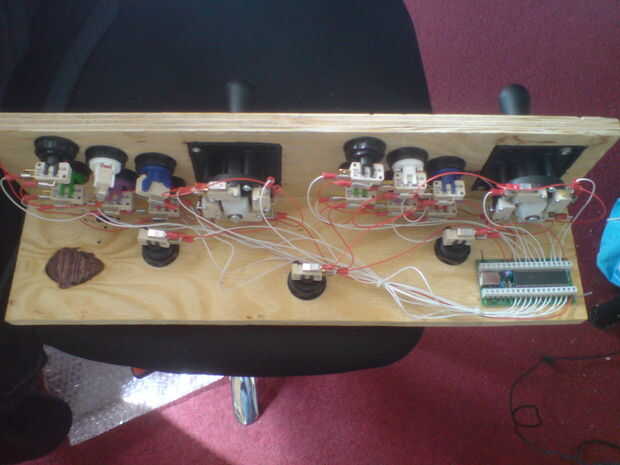

Lo primero que haremos es conectar todos los botones en el suelo sobre una base por jugador. Cortar uno de los
cables en pedazos lo suficientemente grandes como para saltar de un botón. Luego tomar dos cables y tira de sus extremos, un extremo va en el conector de tierra (gnd) en el-Pac de jugador uno (mi cable a tierra es de color rojo). El otro extremo junto a un extremo del otro alambre se sujeta en el clip con un agarre. Tira otro cable y lo mismo con el alambre pasado y éste. Cada vez sujetar dos cables juntos usted Deslice el clip en el conector de tierra de uno de los microinterruptores de los botones o la palanca de mando. Es el pin con el ángulo de 90 grados. Continúe hasta que todos los interruptores de micros se han ligado de player uno.

Ahora corta el otro cable de color en piezas de longitud suficiente para ir de cada micro interruptor de nuevo a la tira Pac. les y poner una pinza en un extremo, el otro extremo entra el-Pac en el pin correspondiente.

Cada interruptor micro tiene 3 pines, el grande con el ángulo de 90 grados en el mismo es tierra. Los otros dos son los que transmiten la señal a la Pac. ¿Ahora que uno debe elegir? Uno de los pasadores, transmiten constantemente hasta que se pulsa el botón. Luego se detiene hasta que se suelta el botón. El otro pin hace lo contrario que es exactamente lo que necesitamos. Se puede decir que es que por las manchas cerca de los pernos. Bien dice NC o NO, lo que significa normalmente cerrado y normalmente abierto respectivamente. No necesitas el pin, porque una corriente de electricidad sólo puede fluir en un circuito cerrado por lo que debemos pulsar el botón para cerrar el circuito. Si no dice NC o NO puede ser representado por un circuito abierto y un puente cerrado.

Una palabra de PRECAUCIÓN: al conectar los joysticks que realmente alambre refleja. Si se tira de la palanca presionarse el interruptor micro superior. Si empujas la palanca de la parte inferior uno se presiona. Lo mismo pasa con la izquierda y derecha. Si lo has hecho mal que te darás cuenta de cuando estás jugando, tu personaje va a hacer exactamente lo contrario de lo que usted quiere que haga.

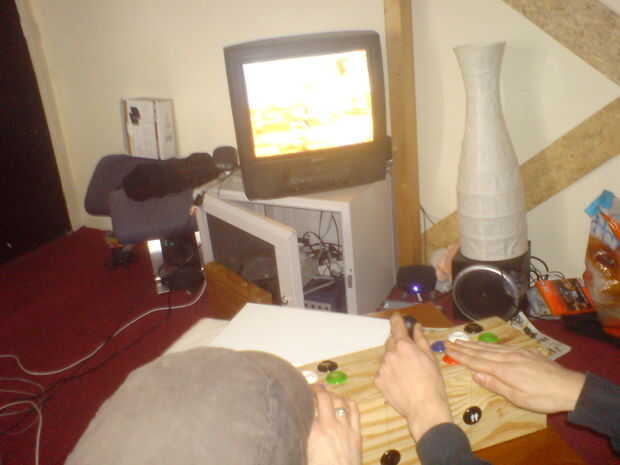

Ahora sólo tiene que conectar el-Pac en uno de los equipos de puertos USB y enciende el ordenador. Debe todo el trabajo y usted podrá jugar con su controlador de arcade real. El gabinete podría faltar pero lo arreglaremos.
Si algunos botones no responden es cheque otro botón que está más abajo en la cadena, si funciona el cable de tierra está conectado como debe ser. Entonces usted debe comprobar la conexión con el Pac. Si sigue sin funcionar Revise el MAME controles, quizás no está asignado el botón jet esto puede ser sobre una base por juego.
