Paso 13: Comenzar a colocar los engranajes del reloj
Utilizando la herramienta de la órbita puede buscar para ver donde se colocan piezas girando alrededor del modelo (sketchup puede ser complicado cuando primero empezar usarlo así juego alrededor con él un poco y conseguir una sensación para él)
Los números verdes son los engranajes, se puede ver que los engranajes son conectados entre sí por hacer clic en la herramienta de selección luego haga clic en un engranaje (engranajes también son etiquetados como a y b lo que significa que hay dos engranajes en el eje, o sólo un número es sólo un engranaje en un eje). SketchUp destaca entonces ese engranaje y engranajes que se conectan a. Utilice esta función para comprender la posición de los engranajes.
Las letras rojas representan postes de montaje. Si dos postes de montaje están etiquetados de la misma son idénticos
Los números amarillos representan todas las piezas de reloj (ex: péndulo, ruedas de cadena, etc..)
Los engranajes no están colocados en cualquier distancia determinada unos de otros, son aproximadamente una pulgada de separación.
Corte de los ejes de 3/8ths, estos no son cualquier longitud específica o
Primero: Empiece con el conjunto de engranajes minuto (1a, 1b)

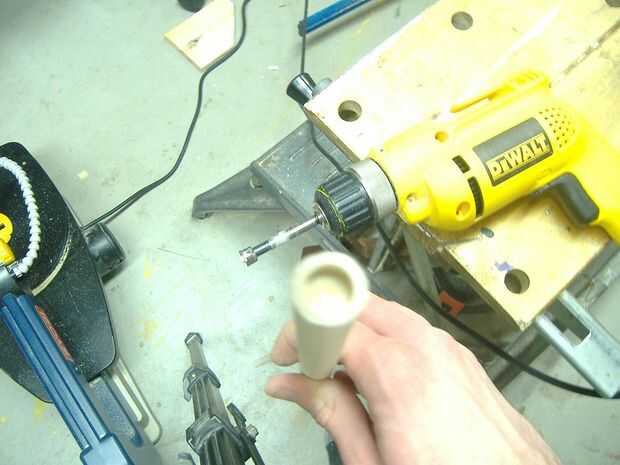

Utilizando el pasador 3/4tas comenzar taladro un hole(picture1)

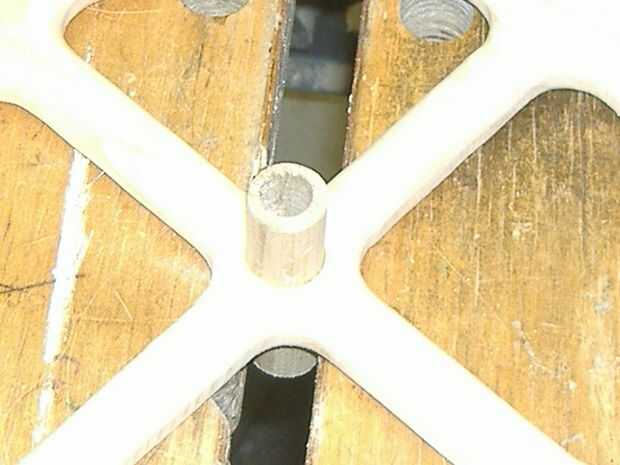

Puesto que la espiga se pondrá caliente cuando usted haga debe abrazadera y perfore el centro hacia fuera. Esto hará que un eje hueco de 3 y un medio pulgadas de largo. Estas piezas se van sobre el eje de la aguja de las horas. (Foto 2)

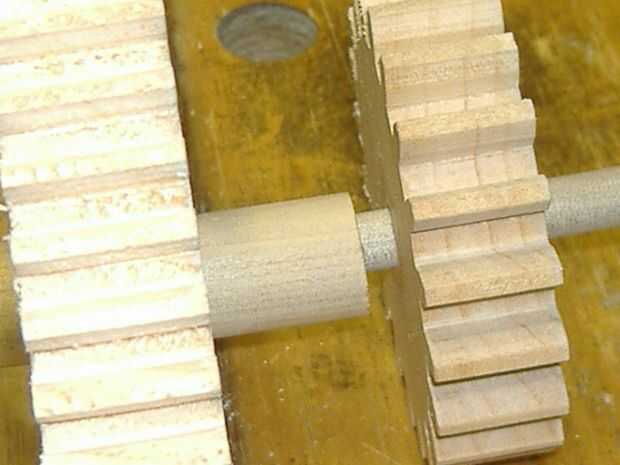

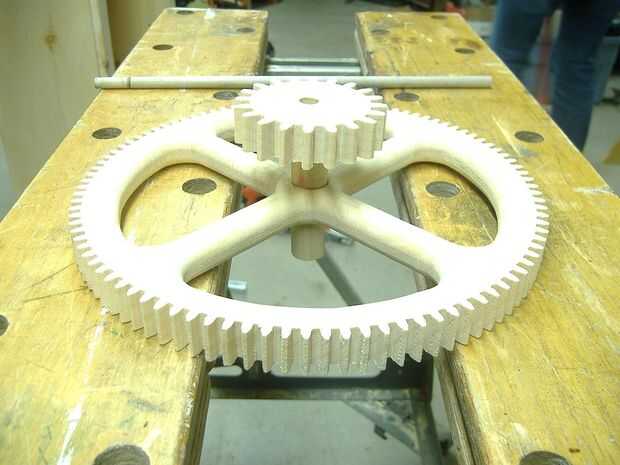

Segundo: Cortar un trozo de 2 pulgadas del eje hueco y cola a un lado del engranaje de 1a, cortar un trozo de 1 pulgada del eje hueco y pegamento al otro lado del engranaje de 1a. pegamento 1b de engranaje en el eje de 1 pulgada

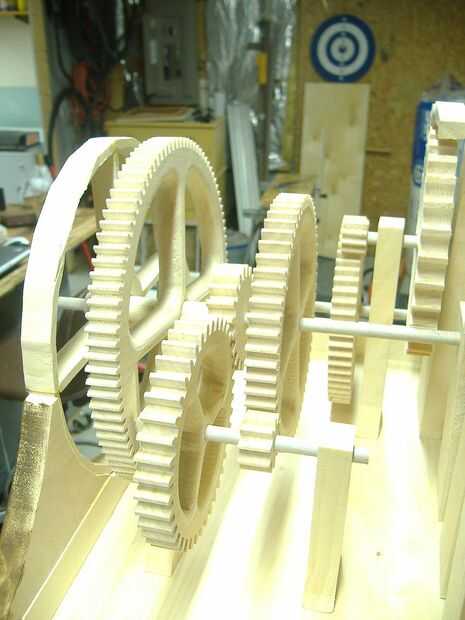

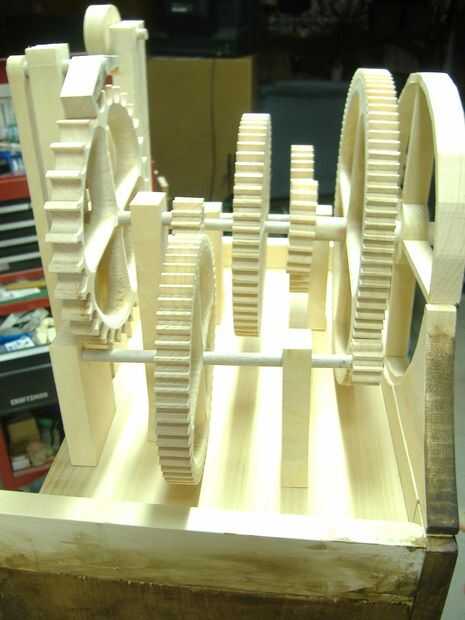

Tercero: usando Sketchup lugar el resto de los engranajes sobre sus ejes y mensajes, pero no pegamento abajo!!!!!!
Engranajes deben malla bien. Algunos ajuste será necesario, como algunos dientes pueden pegarse. para ello utilice un trozo de papel de lija y lijar los lados de los dientes no las tapas. Después de tener las posiciones de lo engranajes set Verifique que ninguna de las partes se atascan en árboles o postes.
Cuarto: seguimiento post las bases con un lápiz y eliminarlos, dibujar marcas de pasador y comience a taladrar los agujeros.
Por último:
