Gabinete colgante Pinoccio (modelado en fusión 360) (2 / 4 paso)

Paso 2: Hacer el trabajo

Había desbastado a alguna monstruosidad con bisagras, pero al final, un clásico cubierta deslizante parecía más funcional. En primer lugar, sin embargo, añadí un agujero para el cable de carga Micro USB.

Creación de la ranura para el Cable

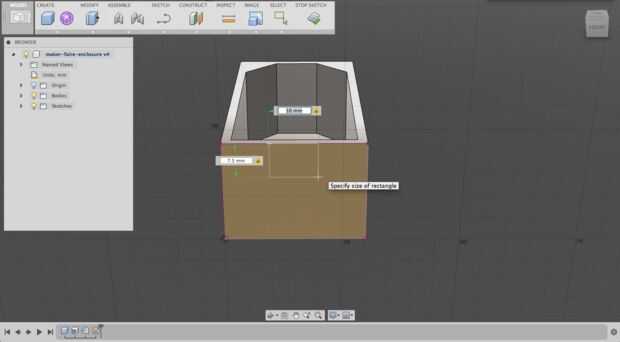

Enfrente de los chaflanes, usé Sketch > Crear boceto para colocar una superficie esbozo conceptual sobre la pared exterior. Basado en el tamaño de mi cable, he creado un rectángulo de 10mm de ancho (Sketch > rectángulo > rectángulo del punto 2) y cayó a 7,5 mm desde el borde superior, luego agrega un círculo de 2 puntos a lo largo de su borde inferior con el mismo diámetro de 10 mm. Esto dibujó una ranura de fondo redondo, así que usted puede poner al Scout en el recinto mientras está conectado.

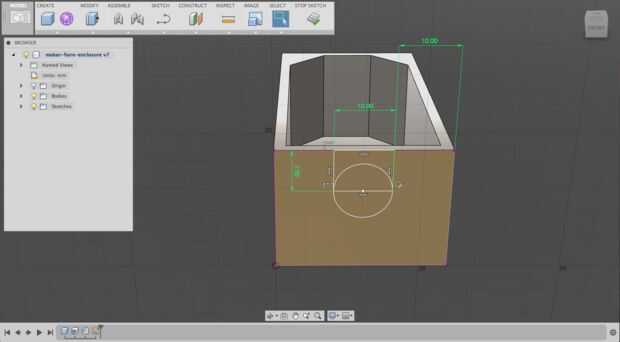

Para asegurarse de que la ranura quede centrada, utilizando croquis > dimensión, Seleccione un borde lateral del rectángulo y el borde paralelo del recinto, luego ingrese 10 mm para la longitud. Esto obligará a la ranura para permanecer centrado en la caja de 30mm.

Cuando haya terminado, haga clic en Detener bosquejo.

Ahora, puede seleccionar el rectángulo y el círculo (usando Shift + click para seleccionar varios elementos) y utilizar Prensa tirar en ellos con un valor de-2 mm. Esto les retrae a través de la pared, creando un agujero con la forma correcta.

La tapa

Usé las mismas técnicas para añadir una pared de 4mm de ancho en la parte superior de la caja, luego se corta una ranura de 2mm de profundidad (y altura) en la parte inferior del interior borde. 2mm debe ser un grosor resistente, pero no voluminosos.

La tapa es 1,9 mm alto, pero el completo 26mm de ancho, tal que la ranura debajo de este borde superior. Con estas dimensiones, agarre de los lados, pero la parte superior e inferior no vinculan, lo que la tapa ajuste bien sin necesidad de ser obligado. (Su kilometraje puede variar, sin embargo, basado en la impresora.)

También puse un labio en la parte superior de la tapa, lo que lo hace sentir más robusto y te da un agarre para poder salir. Además, esto lo hace coincidir con el labio corriendo el resto del recinto, que se ve bien. :)

También puse un agujero en la parte inferior de la caja, en caso de que usted tendría que meter un dedo allí para sacar el Scout, pero que no ha sido necesario con estas dimensiones.
