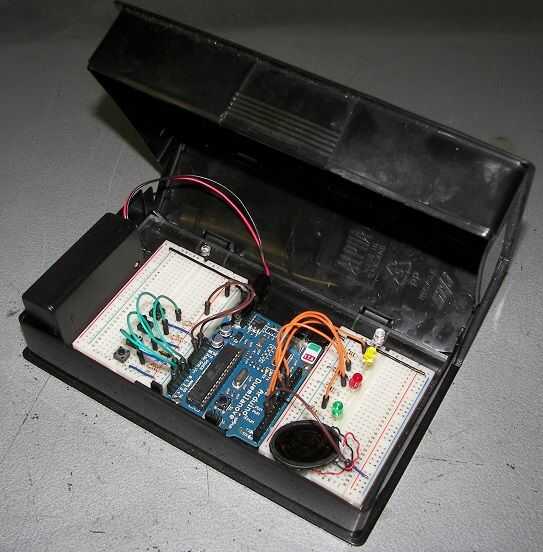

Consideraciones para el diseño:
El caso debe ser cerrables para proteger circuitos en el protoboard
Necesario para sujetar firmemente las piezas
Protoboard debe correr paralelo a los pines de Arduino. Como estaba haciendo diseño, encontré una tabla a cada lado de la Arduino trabajado bien para mantener las conexiones de fácil y limpia.
Altura suficiente para cerrar con escudos a la Junta.
Fácil acceso a la energía y puertos USB.
Una batería de 9 voltios para alimentar el tablero.
Materiales:
Caso de cinta VHS
Hoja del plexiglás 7,438" por 4,063" y. 250" grueso
2 = tornillos 4-40. 375" de largo
2 = pequeñas arandelas de plástico para ajustar los tornillos 4-40
tap y tap drill 4-40
punto 2 = 270 breadboards
caja de la batería de 9 voltios con interruptor de
Arduion (utiliza un Duemilanove pero nada con el mismo factor de forma se trabajan)
Gancho y lazo cinta. 500" de ancho y 2" de largo
Pegamento para la cinta de gancho y lazo (yo usé E-6000)
