Fuente de alimentación variable más pequeña del mundo (2 / 4 paso)

Paso 2: Montaje del circuito

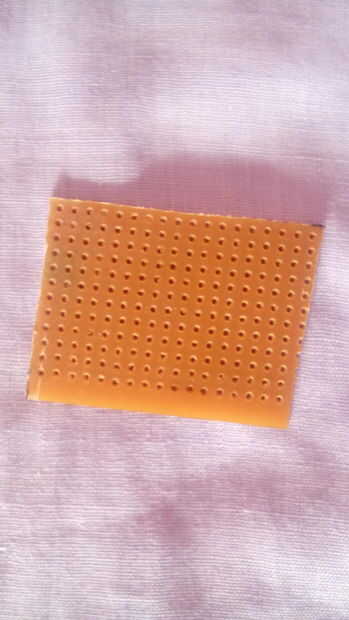

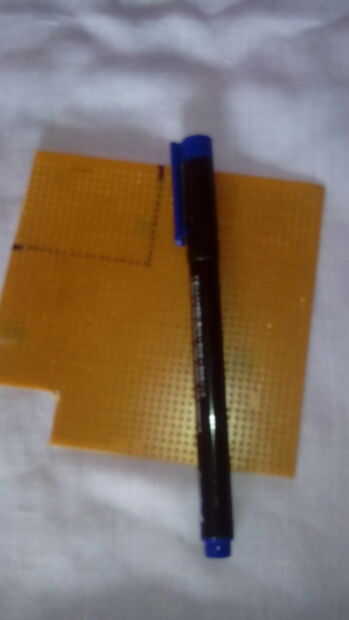

Tomar la placa pcb común y marca tamaño requerido con la ayuda del marcador y recortarlo.

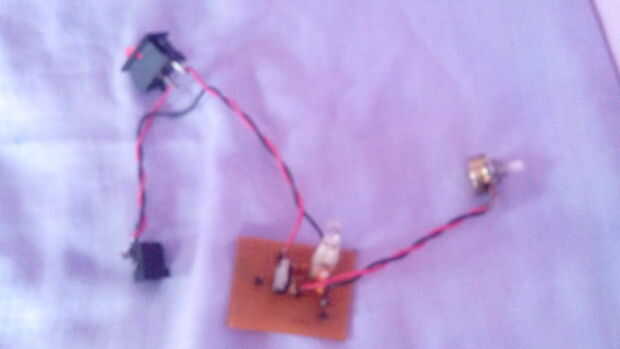

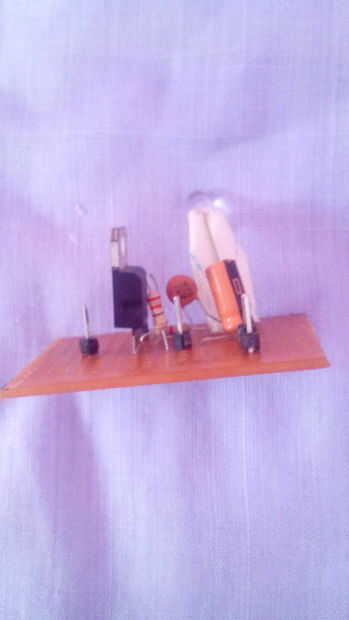

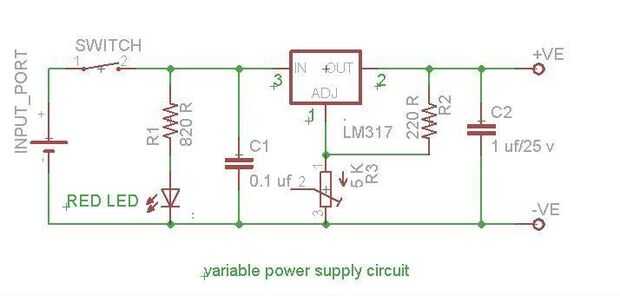

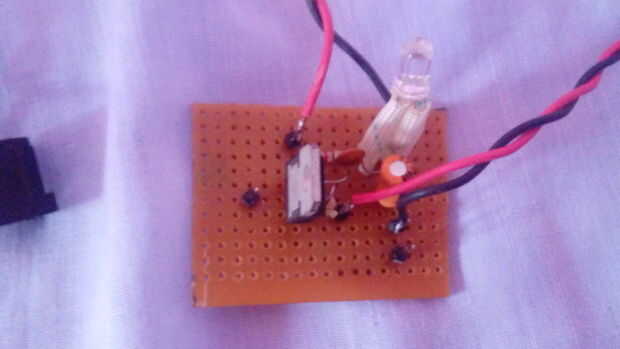

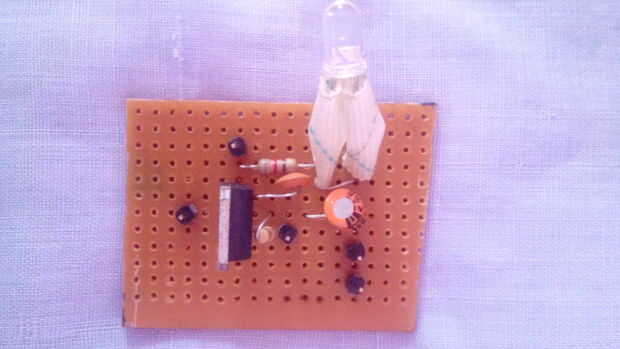

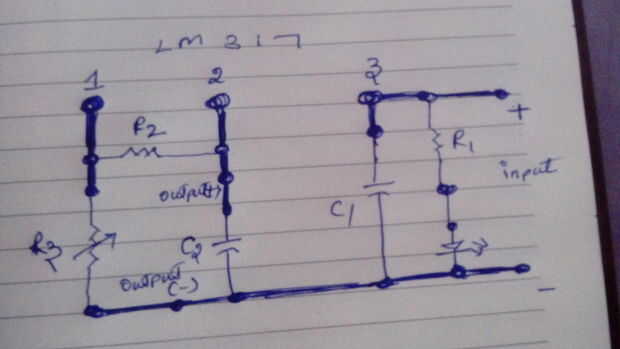

Montar el circuito con una planificación adecuada y hacer la soldadura.

colocar la pierna de la soldadura donde están conectadas las partes externas.

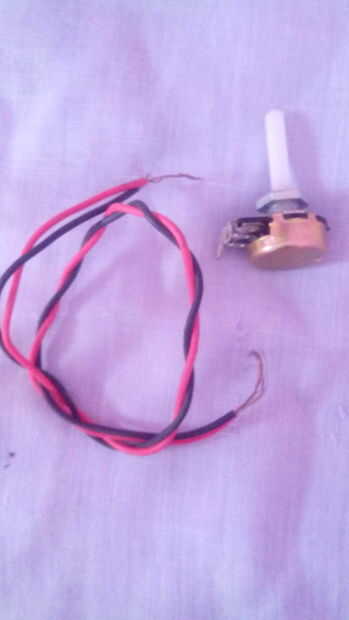

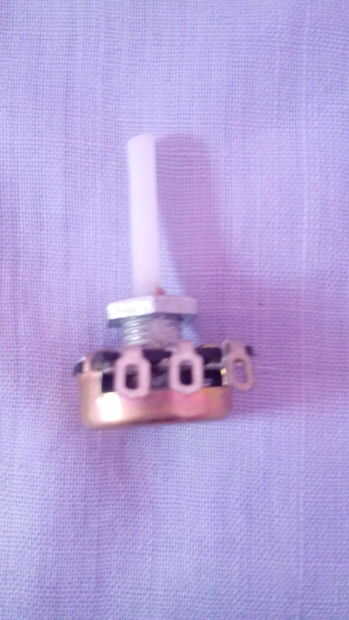

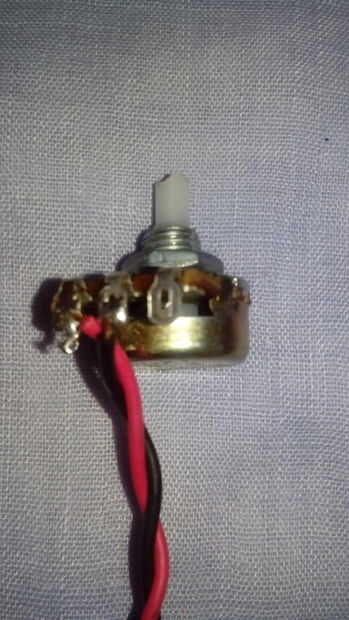

Tomar el potenciómetro y soldar el cable en el pin 1 y pin 2.

Conectar el potenciómetro con el tablero del PWB.

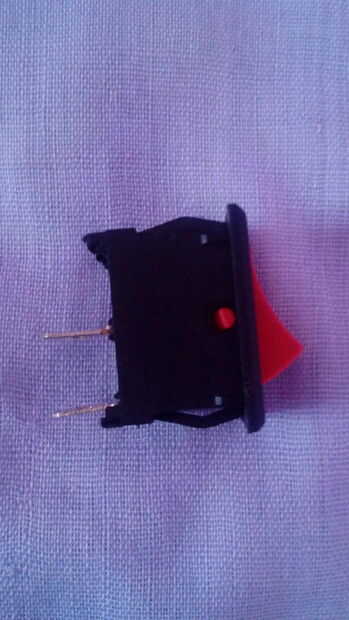

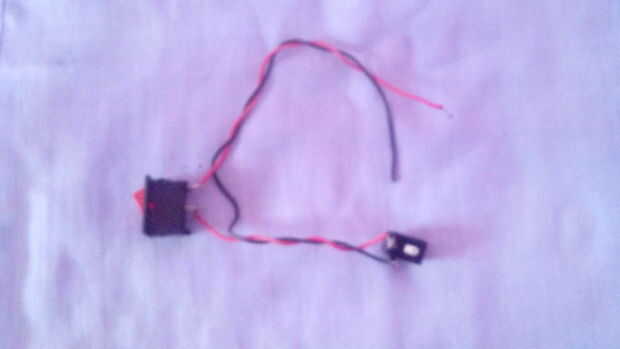

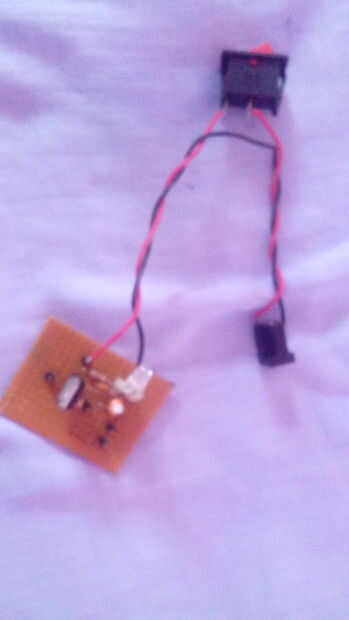

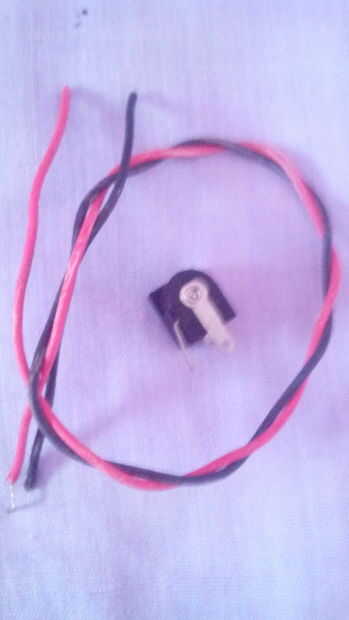

Tomar el puerto de entrada de DC y conmutador, suelde el cable con ellos.
