Fuente de alimentación pulsada de Piezo Pen (7 / 19 paso)

Paso 7: La forma correcta de cortar tubos de plástico de la pluma

Eagle(r) Papermate(r) la pluma proporciona dos trozos de tubo plástico, que se cortan a la longitud de este paso.  Quiero una longitud de cuerpo de pluma (8mm OD) de la tubería, 1 + 1/4 pulgadas de largo y quieren un pedazo de tubo de la tinta-tubo (3mm OD), 3 + 1/4 largo.

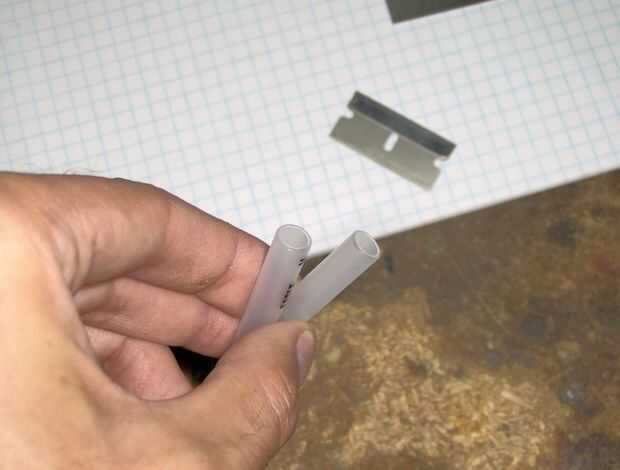

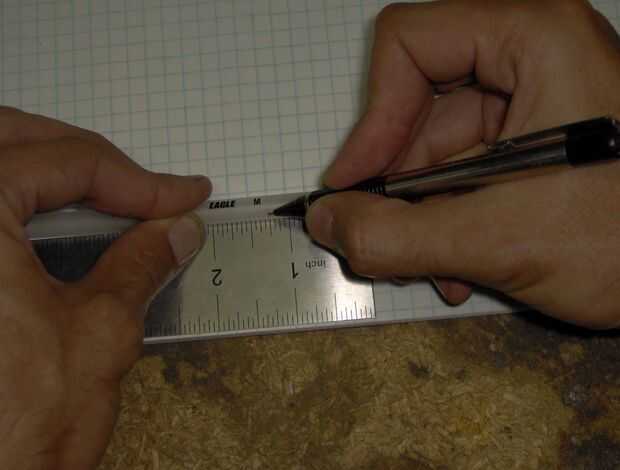

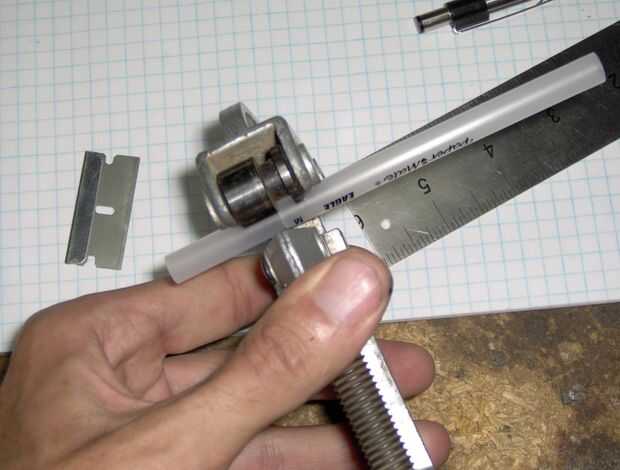

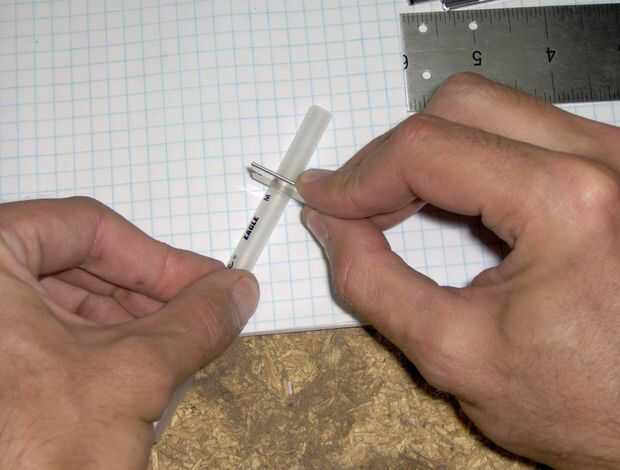

La mejor manera que he encontrado para cortar secciones de tubería de plástico de la pluma, por lo que conseguir un buen corte, es (1) marca el lugar donde quiero que la puntuación de corte, (2) esta marca utilizando un cortador de tubos, como el tipo de los utilizados para tubería para plomería de cobre de corte.  Los puntajes de corte de tubo un círculo perfecto donde quiero el corte para ir, pero no lo logran realmente cortar tubos de plástico, que es por eso es necesario (3) Retire el tubo del cortador de la tubería y (4) go sobre el círculo anotó con una navaja afilada, "balanceo" de la pluma debajo de la hoja.    Este método se muestra en los cuadros 1-3, y el resultante corte bastante extremos se muestran en la figura 4.

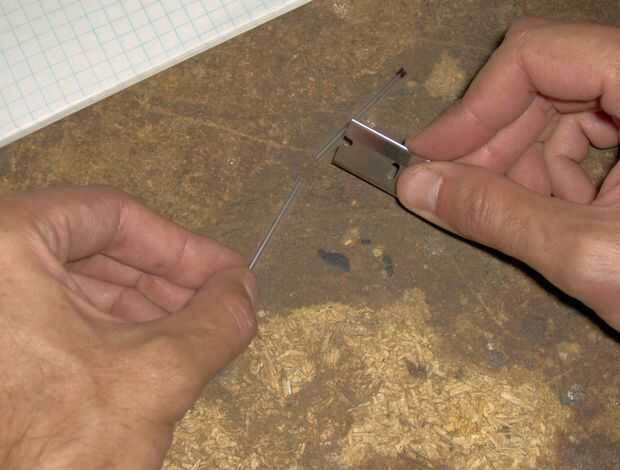

El tubo de tinta es demasiado pequeño (diámetro 3 mm exterior) para caber en el cortador de tubos.  Así que hago lo mejor que pueda para hacer este corte cuadrado, utilizando sólo la hoja de afeitar sola, en el cuadro 5.
