FUENTE de alimentación para mi laboratorio de (7 / 9 paso)

Paso 7: Paso 7: explicando el cableado

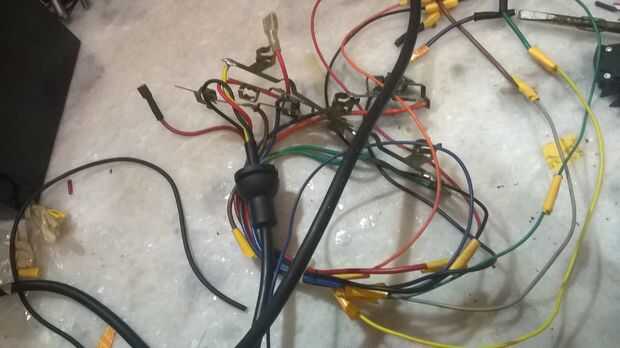

Si conoces los códigos de color estándar, ya sabes cual cable es para qué. Verde siempre es el cable de puesta a tierra, azul siempre es el cable neutro y marrón, es el alambre vivo.

Aparte de esos tres colores, los otros dos utilizados aquí son violeta y naranja. He utilizado un circuito de Ups. Había tres zócalos para la salida, para los cuales uno es una salida directa (no conectado a la batería), y otros dos eran para la batería de reserva.

Así, en el cableado entero, naranja y violeta son el vivo y neutro para la salida directa. Y el primer hilo verde que está conectado al circuito (ver paso anterior) es la puesta a tierra para esta salida directa.

El segundo cable verde es la toma de tierra para las dos tomas que proporcionarán el respaldo de batería. El azul es el neutro para las dos tomas y marrón es el cable vivo para las dos tomas.

Si no has usado un viejo-Ups cableado, deberás arreglar sin los conectores por consiguiente. Pero como se puede ver, por supuesto puede administrar sin Ups cableado.
