Paso 6: Paso 6: cableado necesario para la salida
Para la fuente de salida, puede utilizar los cables sencillos (Asegúrese de que su espesor suficiente). Pero una forma mucho más sencilla y recomendada es sacar las bujías y los cables de un Ups. Cuidadosamente, sin dañar los enchufes, sacar los tapones del cuerpo plástico de una Ups vieja. En mi caso tuve que entrar en tantos problemas. Lo conseguí fácilmente disponibles en el taller de computación.
Si no consigues el Ups cableado, puede utilizar los cables del mismo espesor y conecte con el circuito de la misma manera. Usé el Ups cableado porque voy a tener tres plugs(sockets) con eso. En el caso de los alambres ordinarios, tendrás que conectar los cables directamente con la clavija de entrada de un aparato.
Voy a explicar el cableado en el siguiente paso.
Aquí es cómo el cableado irá como: (en caso de no utiliza Ups cableado, utilice los mismo cables de color que he usado)

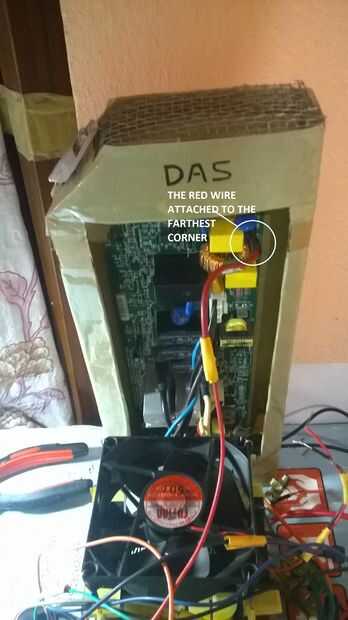

En primer lugar, conecte el cable rojo a la toma que está en la extrema derecha del circuito.

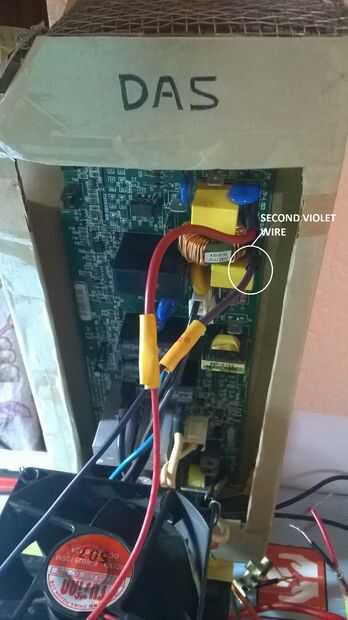

En segundo lugar, conecte el cable violeta en el conector justo debajo el cable rojo.
En tercer lugar, conecte el cable azul del zócalo del lado derecho de la clavija del transformador principal. (véase el cuadro)
En cuarto lugar, conecte el cable naranja justo debajo de la bobina en el circuito.
En quinto lugar, conectar el primer cable verde en la base izquierda de la clavija del transformador principal principal.

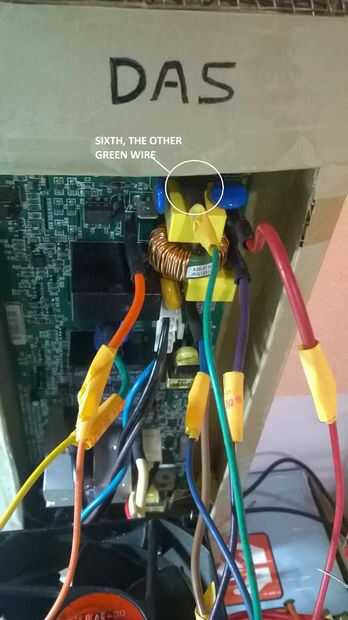

En sexto lugar, conecte el segundo cable verde en la toma a la izquierda del cable rojo. La segunda toma de cable verde está en la parte superior del circuito.

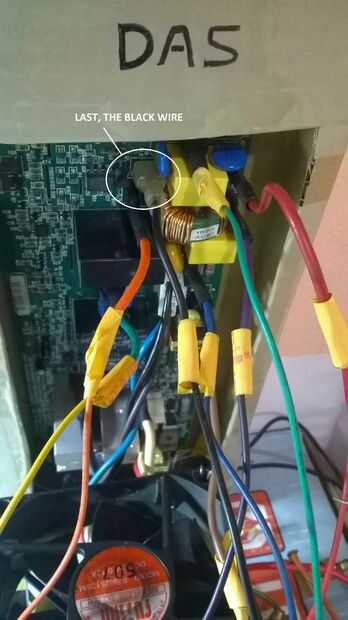

Séptimo, el último, conecte el cable negro a la izquierda del segundo alambre verde, justo por encima el cable naranja.
