Paso 2: Alinear y soldar piezas en PCB
Me encanta esta parte. Es como jugar con bloques de Lego :D

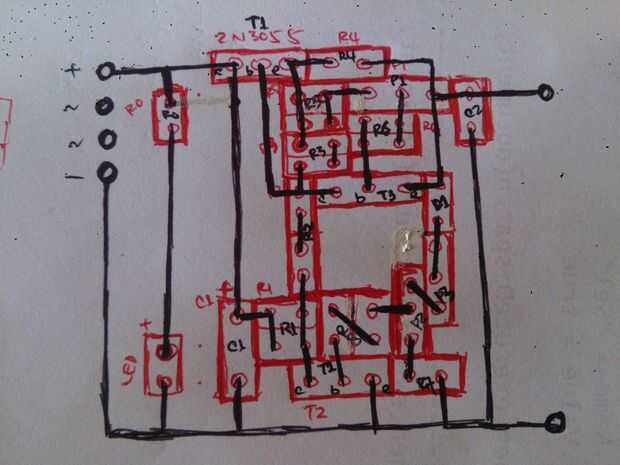

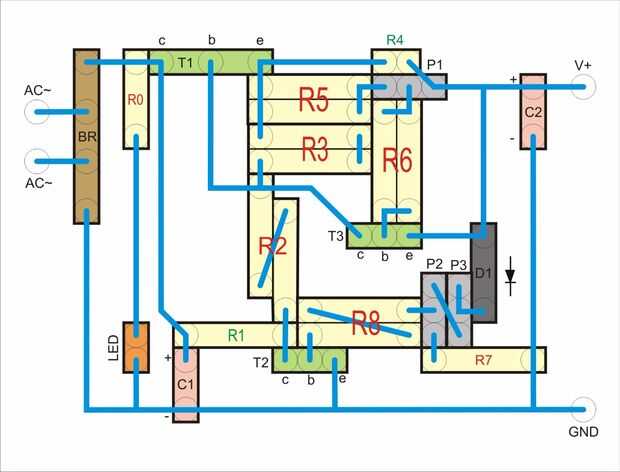

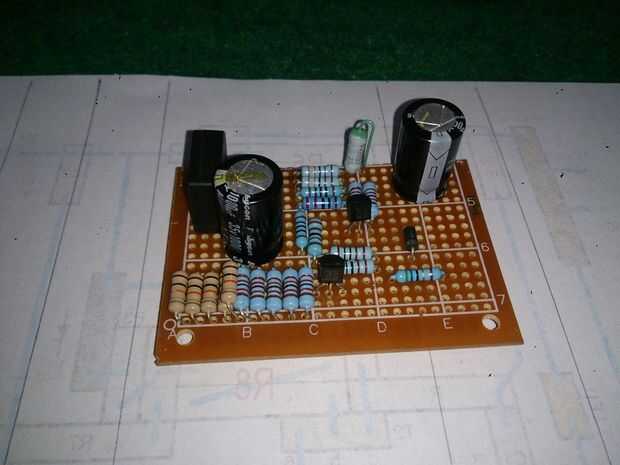

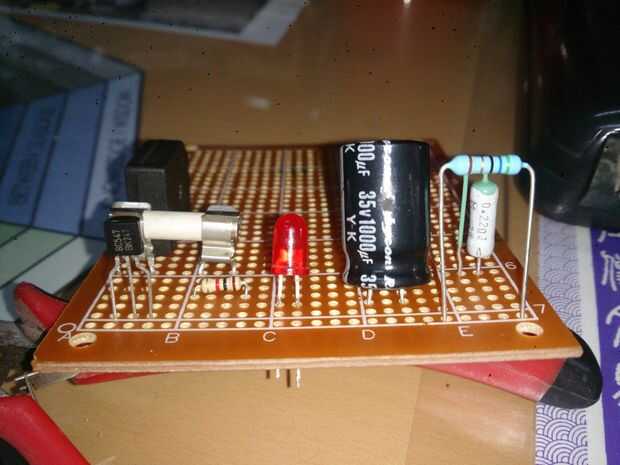

Primero puse uno de cada clase de piezas necesarias en el tablero del PWB, para averiguar cuántos agujeros tiene en el tablero. Luego diseño de ubicaciones de las piezas en un pedazo de papel. Realmente necesito hacer esto porque quiero tan compacta como sea posible. Tengo un espacio limitado en mi caso no tan grande. También necesitará colocarlos perfectamente así que no habrá ningún camino de travesía en el tablero. A continuación, volver a dibujar con vectores la aplicación, marcar las piezas con diferentes colores.

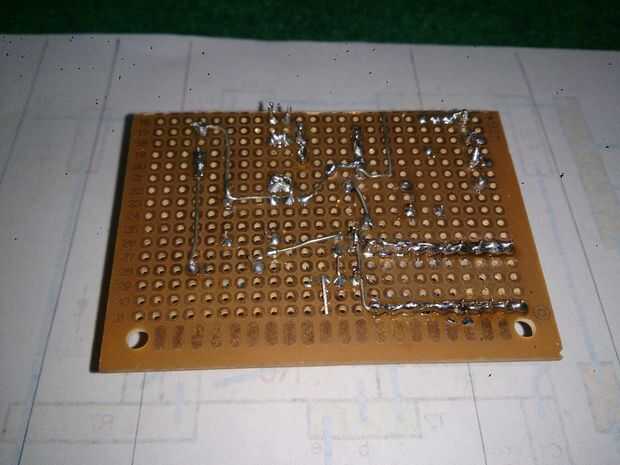

Es mejor imprimir una versión flip horizontal de su dibujo para que sea más fácil de rastrear las pistas en la parte posterior del PCB.

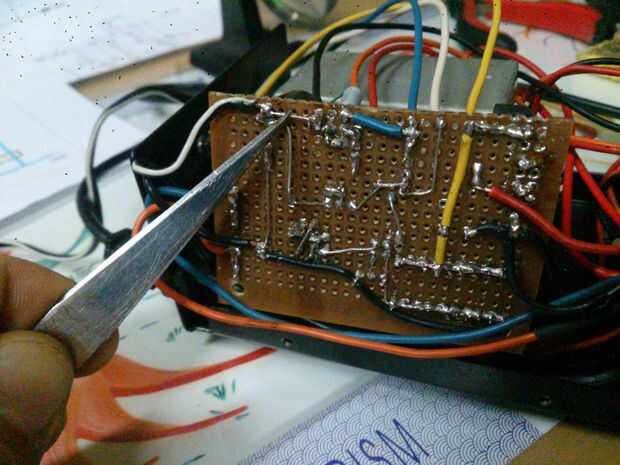

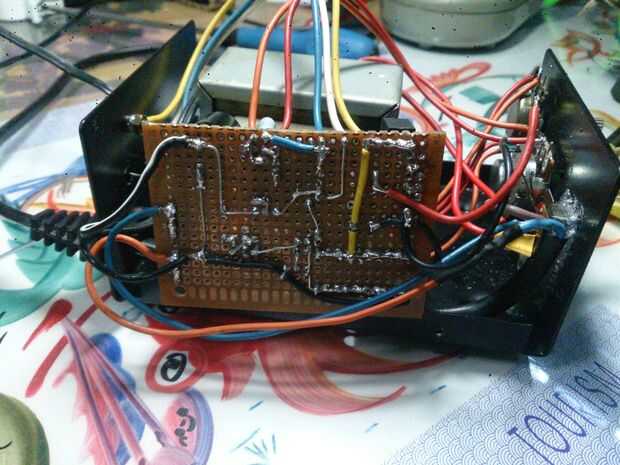

Verifique el circuito. Las dos últimas fotos demuestran que echo de menos una conexión y mi circuito falla. Me tomó un día para encontrar lo que faltaba. sí, no imprimir el circuito volteado por lo que fue difícil para mí comparar línea de mi circuito y mi dibujo. Averiguar este método después de que todo está hecho y mi mente es clara, así que os presento como una "punta" ^_^
