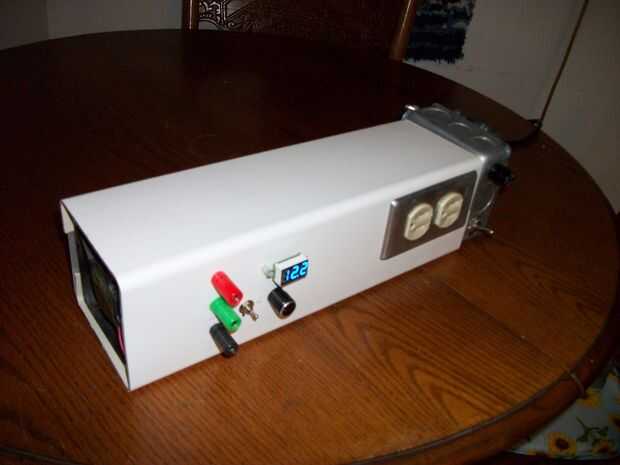

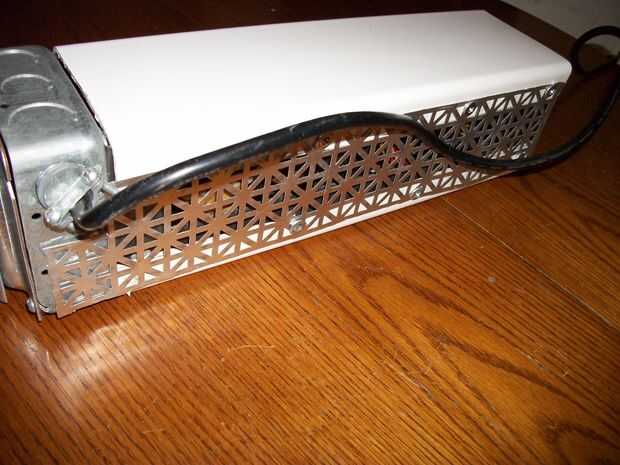

Fuente de alimentación del Banco (5 / 6 paso)

Paso 5:

Partes para el suministro de baja tensión (para voltios variable 0-20,

y 12 voltios [sobre todo para el voltímetro y el ventilador]).

Los esquemas fueron ya en mi colección (esquema muestra 1000uf, pero sustituido la 2200uf)

Ø 4 – 1N4007 rectificador de diodos

Ø 1 - LM317 regulador de tensión TO220 caso

Ø 1 – regulador de tensión LM7812 caso TO220

Ø 2 – condensador electrolítico de 1uf 35 voltios

Ø 2 – condensador electrolítico de 2200uf 35 voltios

Potenciómetro Ø 1, 5k (una vuelta diez pote puede utilizarse para facilitar el ajuste)

Resistor de vatios ¼ de Ø 1 – 220 ohmios

Ø 1 – disipador de calor (para los reguladores de tensión)
