Fuente de alimentación del Banco (3 / 6 paso)

Paso 3:

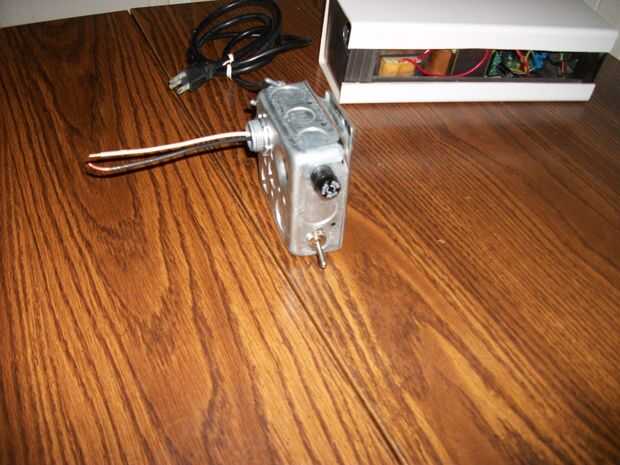

El tercer paso fue montar la sección de "Red":

Ø A 3/8 hole fue perforado en dos de las placas"nocaut" (en el lado a ser delantero)

Ø entonces el "adaptador romex" ¾" se instaló en el lado opuesto en la posición superior

Cable Ø los tres tenía el extremo hembra quitado, y unos 1½" de alambre fue dejado libre en cada conductor.

Ø ½" fue despojado (y estañado) sobre cada conductor para soldar

Terminal de horquilla A Ø fue unido al blanco, y fue unido a los tornillos plateados en la salida de dos caras.

Ø el cable negro fue unido a lo portafusibles

Ø el interruptor fue unido al otro lado de lo portafusibles y el tornillo de latón en la salida de dos caras.

Ø luego usé un 8" longitud de cable de Romex de calibre 14 llevar la CA de la toma de corriente duplex en el chasis y transformadores.

Ø envueltos de cinta aislante alrededor de la salida para aislar aún más los terminales y terminado el módulo de"red" (y cuidadosamente porque los alambres abiertos son muy peligrosos] probado la unidad)
