Fuente de alimentación de doble POS NEG (4 / 6 paso)

Paso 4: sobre la etapa de entrada

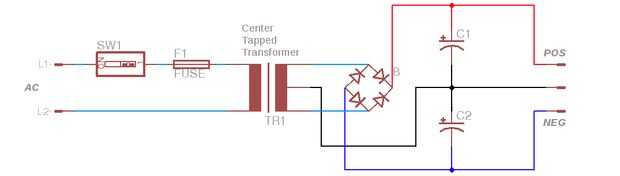

Lo que yo estoy llamando a la etapa de entrada de este proyecto es todo hasta la placa de circuito. Sería el cable de alimentación, interruptor, fusible, transformador, puente rectificador y los condensadores de filtro. Todo en el primer esquema en la Página 1 de este artículo que voy otra vez aquí para evitar confusiones.

Veamos cada componente en la cadena de la energía comenzando a su vez con el cable de alimentación. Hoy en día la elección de un cable de alimentación para un proyecto es simple. Mi cuadro de proyecto de la opción viene con uno incorporado, una desaparecida fuente de alimentación de PC. Lo de la tripa y te queda una caja metálica de dimensiones útiles y un conector IEC que se ajusta el cable de alimentación ubicuas que tengo montones de.

Incluso algunos conectores IEC han construido en el portafusibles que cumpla el siguiente requisito. Lo que se va a utilizar algún tipo de fusible con su proyecto de enchufado. Cómo se determina el fusible del valor correcto a utilizar es una combinación de factores basados principalmente en lo que tiene al máximo en su tesoro de fusible. No realmente no, pero uso un común sentido seleccionar un tipo adecuado y tamaño por favor.

Fuentes de alimentación basura incluso a menudo contienen interruptores, aunque creo que los que normalmente vienen en modelos de PC difícil de usar generalmente se moleste con ellos. ¿Nos todos recogen switches no? Sé que he mi interruptor guardar con los interruptores "especiales" esperando sólo el proyecto adecuado utilizar en. Este proyecto sólo requiere un único poste solo interruptor de hoja. Sin embargo, otros tipos son adaptables.

Este proyecto necesita voltajes por encima y debajo de la tierra para que un transformador centro aprovechado mejor satisface los requisitos del circuito. Estos no son el estilo más común del transformador disponible. Un solo lugar usted puede asustar a uno es en equipos de audio de difunto. La regla general aquí es mayor la potencia de salida más alto es el transformador de tensión en él. Así que para este proyecto vas a estar buscando algo alrededor de 10 vatios o menos para obtener voltajes en un rango útil. ¿Tal vez una vieja caja de auge que esté enchufado o un estéreo casero viejo débil realmente pésimo tiene un transformador de buena?

Una idea obvia que se me llamó la atención de los componentes a seguir mi hobby de la electrónica es el hecho de que soy mejor apagado si miro en dispositivos similares a lo que estoy construyendo cuando estoy en busca de partes a lo largo de las líneas. Como duh! Aunque admito este pensamiento no amanecer en mí tan rápidamente como debe ser. Yo traerlo hasta ahora en caso de que absolutamente no ha cristalizado para otros pero bien.

Volviendo a nuestro proyecto si usted tiene suerte el orgulloso nuevo propietario de un estereo viejo podrido que contiene piezas de donantes para este viva proyecto! Usted puede encontrar condensadores de filtro que están más allá de su primer pero todavía útil suficiente. Incluso debe ser diodos o un puente allí que se puede utilizar también.

Una palabra acerca de AC y DC rectificada y filtrada es en orden aquí. Una cosa que me sorprendió cuando aprendí fue cómo voltajes subida atravesando un rectificador y condensadores de filtro. Es importante tener en cuenta que si usted recibe un transformador y medir para ser decir 34 voltios AC entonces no puedes decir bien los reguladores pueden manejar 35 voltios por lo que voy a estar bien. Usted no será.  Vas a conseguir algo más como 45 voltios DC que después es filtrada y rectificada.

Cómo es esto posible que puede pedir. ¿Sin duda los diodos disminuirán un poco voltaje y cómo los condensadores pueden aumentar la tensión que reciben? Creo que los duendes de Keebler son en parte responsables o este fenómeno pero no estoy 100% seguro. Todo lo que sé es que es lo que es. Algo que ver con la CA medido siendo una fracción de su potencia pico a pico puede jugar algún papel pequeño en este misterio también.

Independientemente de la causa es algo que debe ser consciente de y ver así. Puede ser una buena idea después de montar esta sección del circuito a prueba y medir su producción antes de conectarlo a la Junta de regulación. Mejor seguro que smokey es mi lema!
