Fuente de alimentación de alto voltaje (0 - 1.500 V) (6 / 8 paso)

Paso 6: Añadir divisores del voltaje para el medidor de tensión digital

Para los medidores de panel digitales tengo a escala 0-10 V control de voltaje para representar 0-1.5 KV y 0-6 mA.

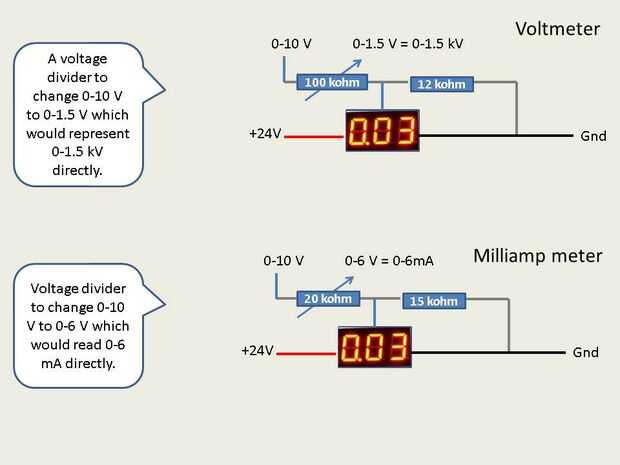

La resistencia interna de los metros del panel digital de ebay era alrededor de 80 k ohmios por lo que calcula las resistencias de un divisor de voltaje que reduciría los 10 V a 1,5 V. Necesito una resistencia de ohm 68 k conectado a una resistencia de 12 Kb. Así que usa un resistor variable del ohmio k 100 y ajustado para obtener un 1,5 V lectura cuando entrada de 10 V en la parte superior del divisor de tensión. Mismo para el sensor de corriente, aquí pongo un 20 resistencia variable de k ohm en serie con una resistencia de ohm 15 k.

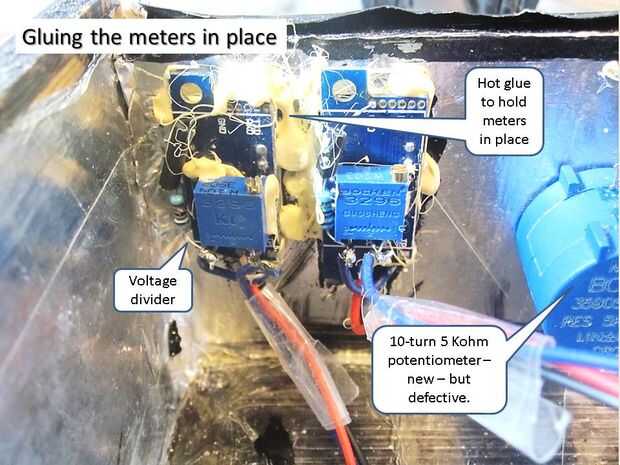

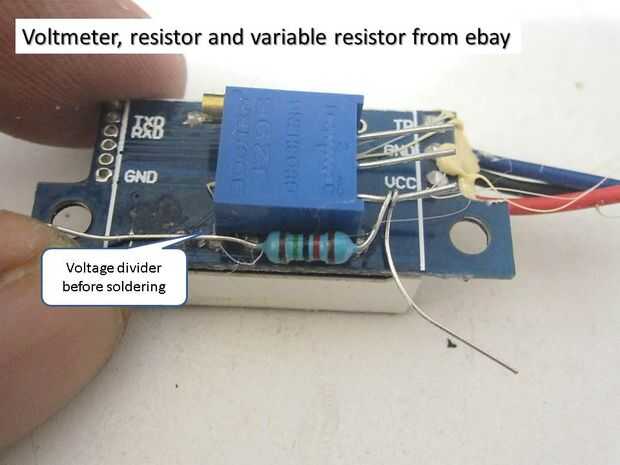

Caliente-pegado la resistencia variable a la parte posterior del medidor de voltios y luego soldar la resistencia fija en uno de los pines de la resistencia variable. El otro extremo de la resistencia fija fue a un agujero de tierra vacía en el voltímetro PCB. Entonces pegué estas asambleas pequeño voltímetro digital en el panel frontal. Fue difícil conseguir la boquilla de la pistola de pegamento en ese espacio apretado por lo tanto el empleo de pegamento sucio.
