Fuente de alimentación de alto voltaje (0 - 1.500 V) (5 / 8 paso)

Paso 5: Preparación de la fuente de alimentación interna 24V

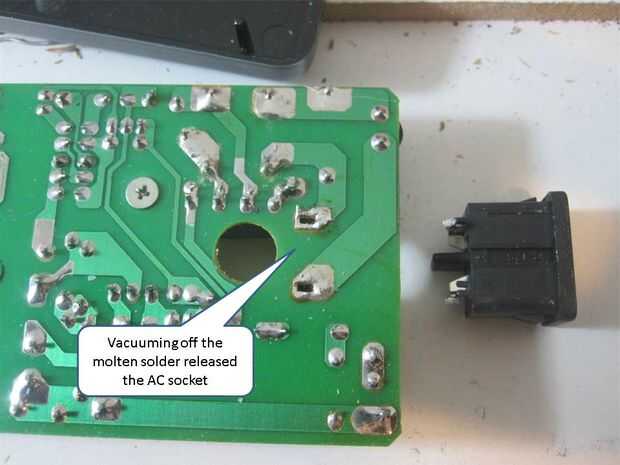

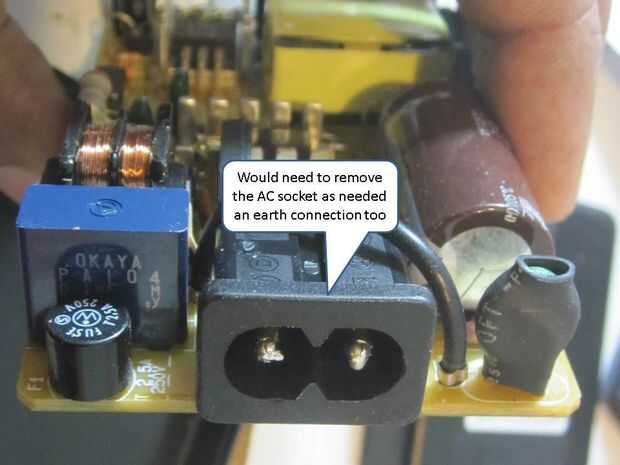

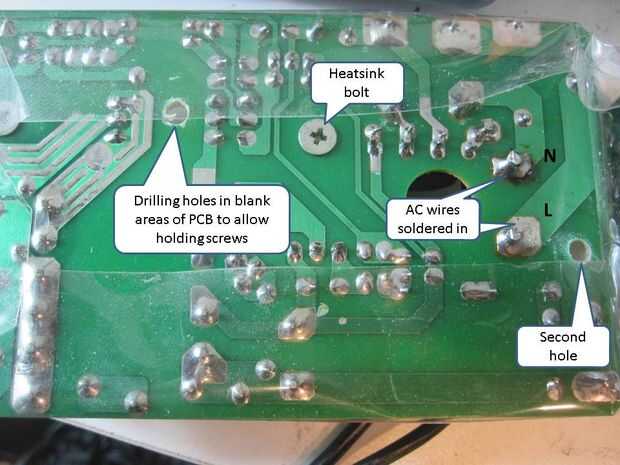

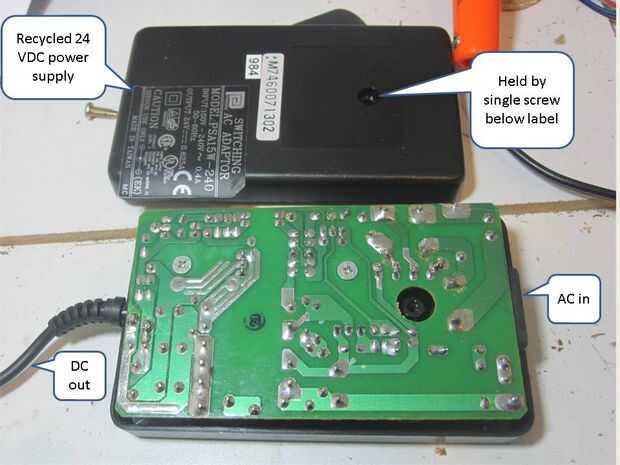

Abrí un 24 voltios de alimentación. Quitar el conector de AC por desoldar los dos pasadores (imagen 3) y soldado en dos cables de CA donde las patillas del conector AC y también perforaron en un par de agujeros donde no hay rastros de cobre para conectar la placa al panel posterior. Envuelve una capa de cinta alrededor de los bordes de la fuente de alimentación de 24 voltios del envío.

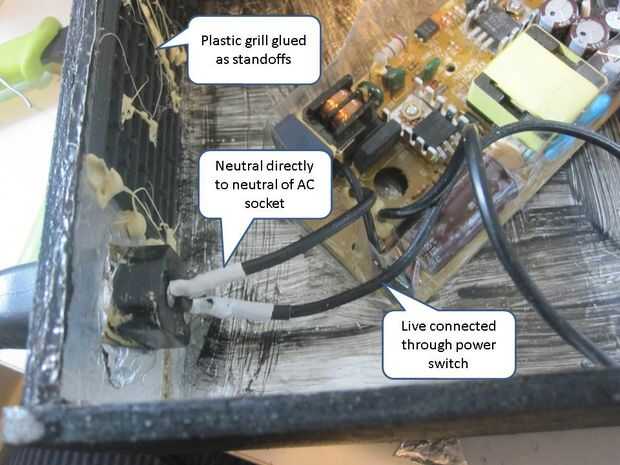

Conecté el terminal "Vivo" de la toma de corriente AC para el interruptor y la otra terminal del interruptor fue conectada a un cable vivo del módulo de alimentación. El neutro de la fuente de alimentación-Junta fue conectado directamente a la AC.

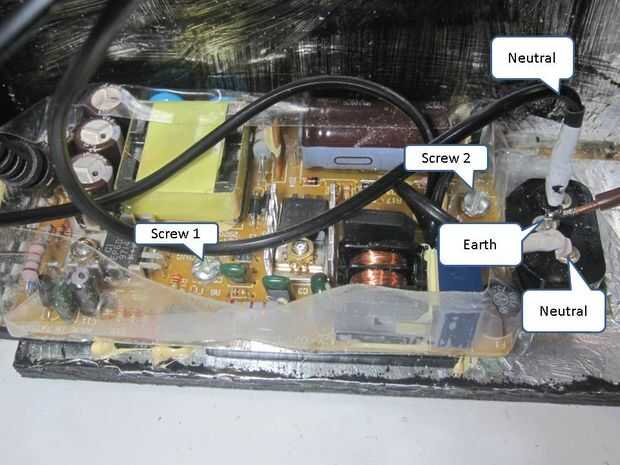

Caliente pegado dos 2 pulgadas cuadrada rejillas de plástico (de una tienda de dólar) al panel posterior para separar la parte posterior de la PCB de fuente 24 V potencia el papel de aluminio. La Junta entonces fue fijada a la parte trasera con dos tornillos cortos.
