Fuente de alimentación de alta tensión de 50, 000V (7 / 12 paso)

Paso 7: Cableado de la fuente de alimentación:

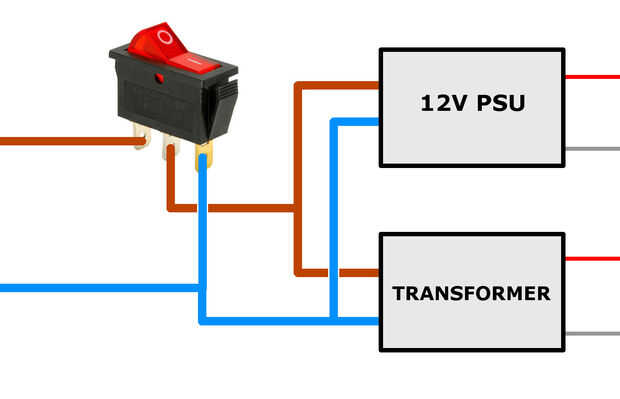

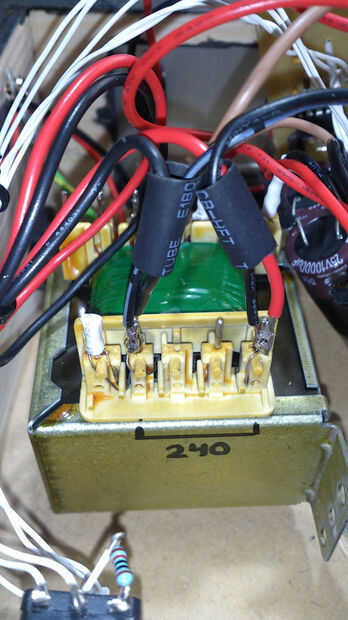

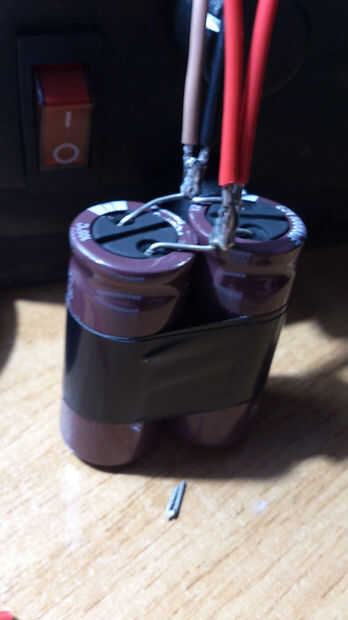

Después encontré una fuente de energía conveniente atribuyo al resto del circuito. Conectar la fuente de alimentación de 12V a la red junto con el transformador con un interruptor unipolar conectado como se muestra en las fotos. Conectar el transformador para el puente rectificador y luego los condensadores con un montón de tubo termo retráctil.

Cableado de la alimentación del flyback y MOSFETs se muestra en el siguiente paso.
