Fuente de alimentación de 9VAC para x0xb0x (6 / 6 paso)

Paso 6: Cierre y prueba - funciona!

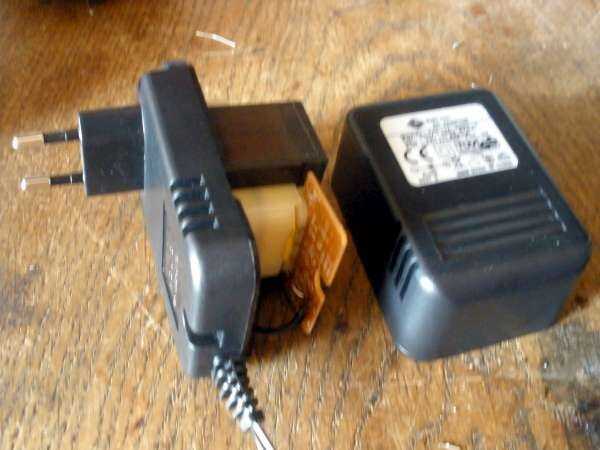

Con cuidado cerca de la fuente de alimentación, cagarla otra vez.
Compruebe que no arruinara con alambres, o lo que sea.

Vamos a probar para el correcto funcionamiento.
NO ES UNA BUENA IDEA A PRUEBA ANTES DE CERRAR.
Tensión de red puede matar! Así que ten cuidado!

Conectar a red, esperar 1 segundo o 2. Desconecte. Asegúrese de que nada se está calentando rápidamente.
Conecte de nuevo a la red y verifique el voltaje de salida con un multímetro.

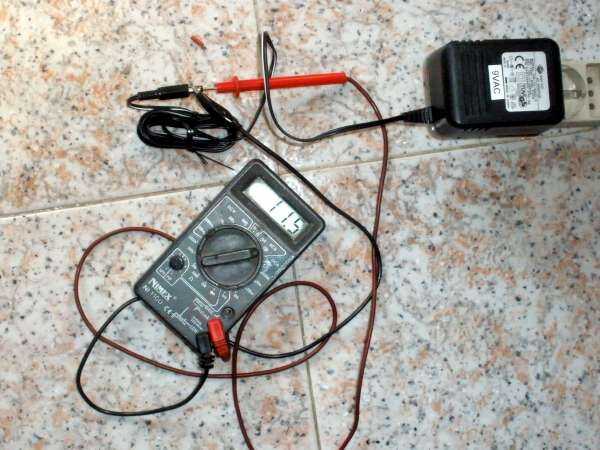

Poner multímetro en posición de VAC. Deben recibir 11VAC lectura en abierto circuito más o menos.

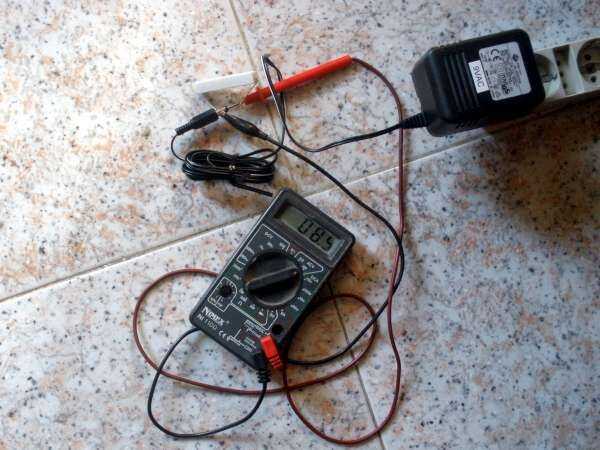

Conectar una carga (es decir, 4, 7 Ohm/10W de resistencia, por ejemplo), y VAC debe caer a 8, 5VAC más o menos.
Estas variaciones de un transformador sin carga a carga plena condiciones son correctas, y mostrar circuito está funcionando bien.

Verificación final: Asegúrese de que coincida con su enchufe con el enchufe de su transformador x0xb0x, o sustituya cualquiera de ellos hasta que coincidan. Monturas originales x0xb0x a 5, 5 mm x 2, 1 mm enchufe así que uso este tipo de conectores para ser compatibles con el resto del mundo!

Si las cosas no funcionan, desconecte la red, reabrir y compruebe todo.
Si funcionan las cosas, poner una etiqueta de 9VAC transformador para recordarle está hackeado y ya no es una fuente de 12VDC.

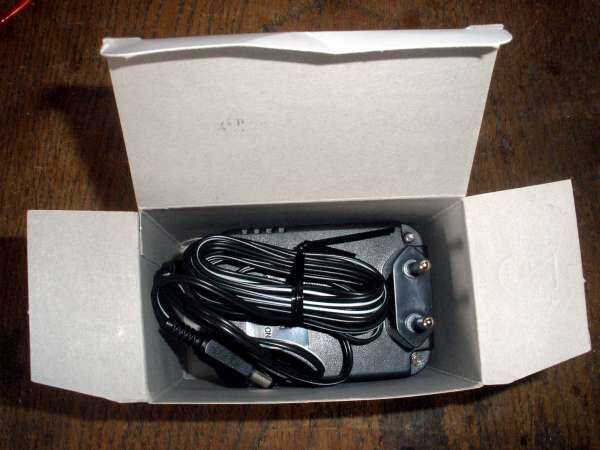

Colocar el transformador a la caja original para su uso futuro, o simplemente enchufe en el x0xb0x y jugar algunas canciones!

Esto es ideegeniali hablando, por favor visite mi homequarters cyberexistence:
http://www.ideegeniali.it/
