Fuente de alimentación de 9VAC para x0xb0x (2 / 6 paso)

Paso 2: Teoría de operación

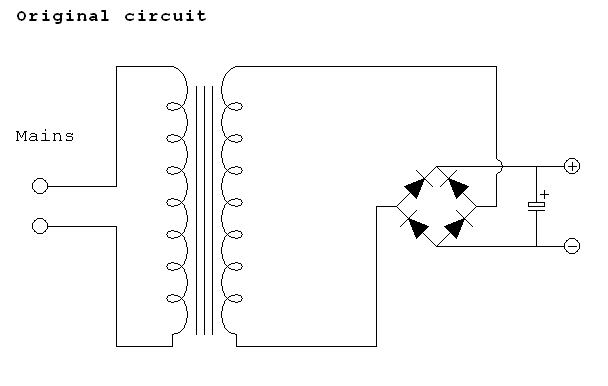

La corriente eléctrica debe ser del tipo transformerful. Es decir, debe consistir en un transformador, 4 diodos (o un compacto puente de 4 diodos) y el condensador de electrolityc. Este es el tipo más común: transformador + rectificador. Lo que hará es sacar todas las piezas y conecte el transformador directamente a la salida. Existen fuentes de alimentación de conmutación, pero son realmente poco común en la moda de pared cubo.

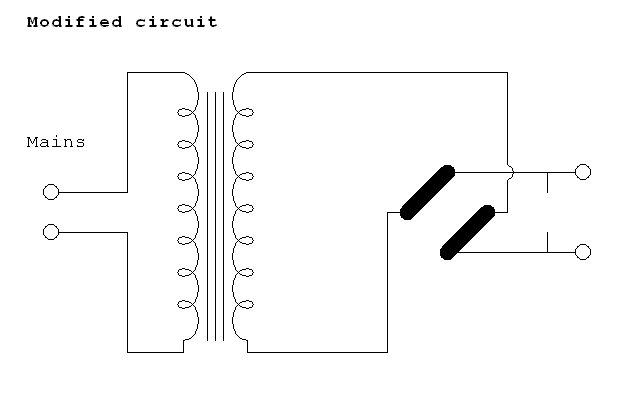

Tendrás que identificar dos de la cuatro diodos cual necesidad será sustituido por un cable de puente para conectar la entrada hasta la salida directamente. Pudiendo elegir el par correcto de diodos puede cortocircuito en la salida y transformador comenzará a calentarse rápidamente, con posibles lesiones. Así que: ¡ cuidado!

Una buena pregunta es: ¿Cómo vino de una fuente de alimentación 12VDC estamos sólo 9VAC después mod?
La respuesta es sencilla si invierte el orden por el cual cree en el proceso: en la fuente de alimentación original, tiene un voltaje de 9VAC de transformador. 9V es que la raíz cuadrada de la media del onda sinusoidal, el cual es 9 * 1.414 = 12, 4V de amplitud media y 25, 71V de pico a pico. Una vez que se obtiene rectificado, se convierte en un voltaje pulsante de 12, 7V máximo si los diodos no cae otro 0, 7V, dejando sólo una tensión pulsante de 12V. Cual se convierte en un 12VDC con el condensador de electrolityc más suave.

Esto quiere decir que si tira todo, pero el transformador tendrá 9VAC que necesita para su x0xb0x!
