Paso 5: Relé y receptáculo
Usando el puente M-F, conecte VCC y tierra del relé a la protoboard. Conectarse IN1 y IN2 pin digital 7 pin digital 8. Puede cambiar estos valores, pero no olvide de cambiar los valores en "schedule_handler.ino".

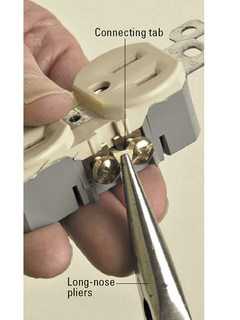

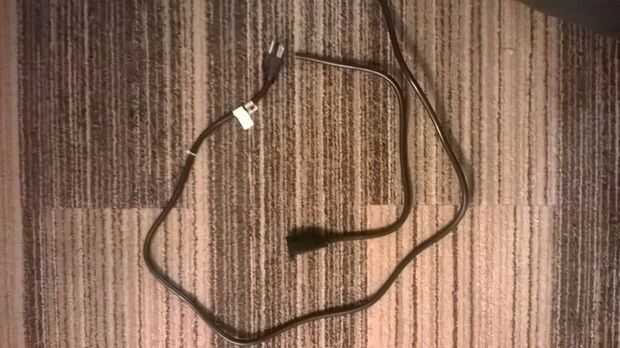

Ahora corte el cable de extensión tal que el macho ha deseado longitud del cable conectado (3 pies debe ser suficiente para uso en interiores). Franja de unos 10 cm de la envoltura externa de los cables desde el extremo del cable. Romper el puente que conecta los terminales vivo junto con los alicates (en los E.E.U.U., con tornillo de bronce) como se muestra aquí

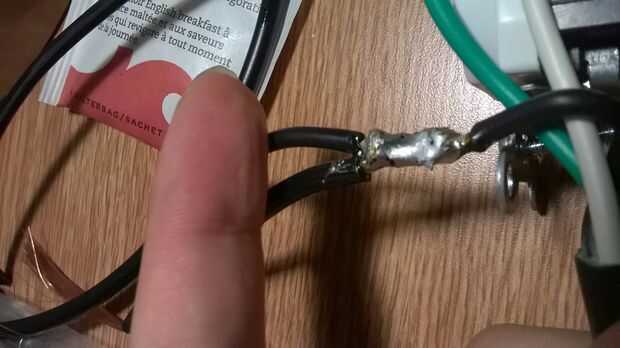

. A unos 5 cm desde el extremo del cable vivo (negro en nosotros), corte de 1,5 cm de aislamiento, gire el cable awg 16 (con los extremos expuestos) alrededor de esta área en el cable de extensión y soldarlos juntos. Si tienes pegamento epoxi, puede cubrir la zona soldada con él para la protección adicional. Después el epoxi (unos 10 min.), envolver la zona con cinta aislante. Usted debe obtener-
|-------------------------------------------------GND
|------------------------------------------------- NEUTRAL
|-------------------------------------------------LIVE
\___LIVE
Ponga el recipiente en la caja y asegúrese de que el cable neutro y tierra se sentaba cómodamente en ella cuando se conecta a sus terminales. Ajuste la longitud de los cables cuando sea necesario. Tira de alrededor 1-1.5 cm de la tierra y los cables de neutro (si su cable está varado, suelde los extremos para hacerlos sólidos) y conectar el receptáculo apropiado (GND a verde, neutro a la plata en Estados Unidos). Preparar 2 piezas de 16 AWG de medir cerca de 1.5-2 cm mayor que la altura de la caja del receptáculo. Para cada uno de ellos, tira de 1-1.5 cm uno y 0,5 cm de la otra ((si el cable está varado, suelde los extremos). Conecte el extremo largo al extremo terminal y corto directo al terminal común en el canal 1 del módulo de relé. Usted encontrará que 16 awg apenas cabe en la terminal y algunos retoques se requiere. Hacer lo mismo para el canal 2, conecte el común para el canal 2 a la otra terminal vivo en el receptáculo.
Ahora tira de los extremos de 0,5 cm de los alambres vivos y les de la soldadura si fuera necesario. Conecte el primer a normalmente abierto del primer canal. Conecte el segundo a normalmente abierto del segundo canal. Después de asegurarse de que todos los contactos son seguros, poner el relé en la caja y fijarla a la caja (yo usé tornillo desde) tenía caja de madera. Poner la tapa del receptáculo en la caja y asegurarla.
