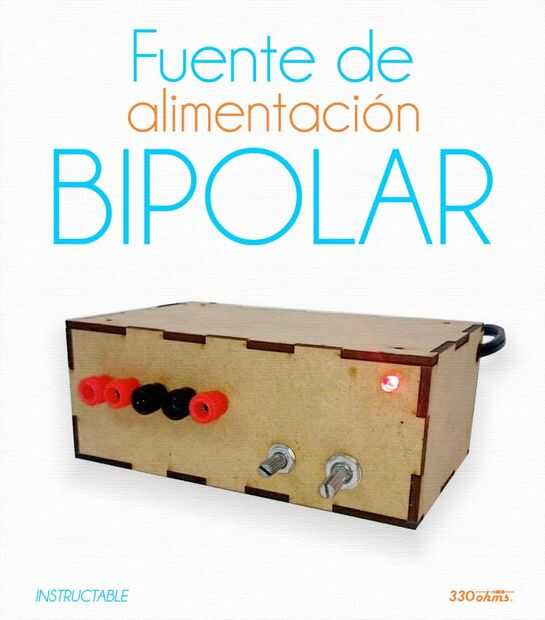

Fuente de alimentacion bipolar

Esta fuente de alimentación es un proyecto muy útil para estudiantes de ingeniería, o personas que no quieren invertir en una costosa fuente para sus proyectos de electrónica o para alimentar algún circuito.

La fuente tiene dos salidas proporcionan voltajes fijos, una a 5 V, y la otra un 9 V. También cuenta con una salida de voltaje variable de + 20 V a -20 V.

Adicionalmente en este Instructable encontrarás los archivos para fabricar con corte láser un sencillo gabinete en el podrás colocar el circuito de tu fuente de alimentación.

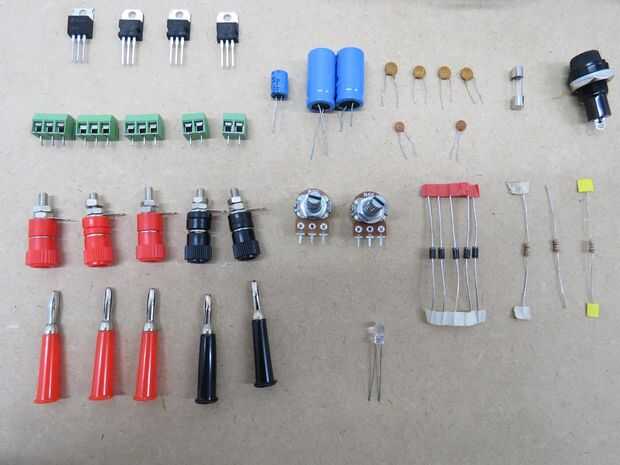

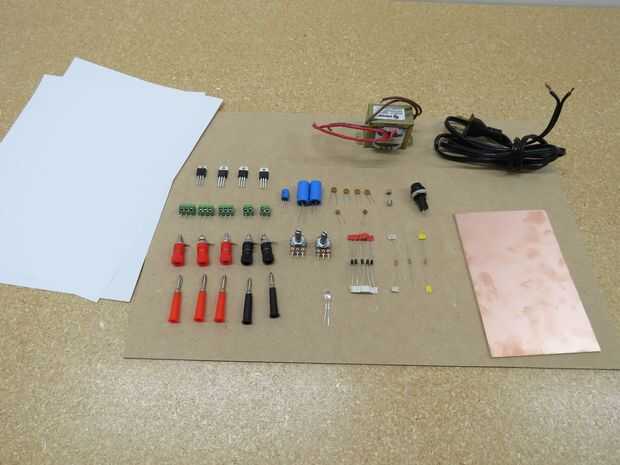

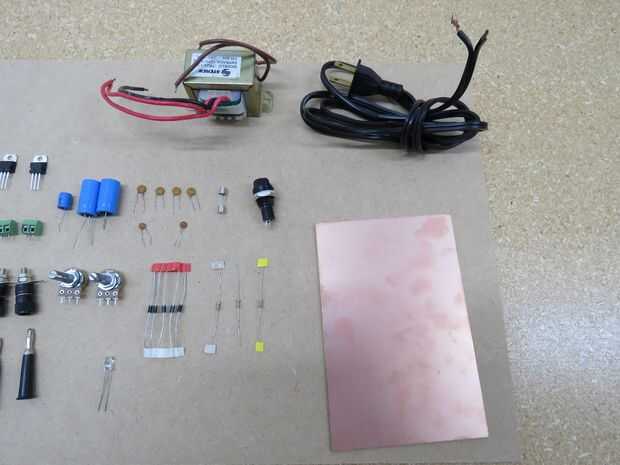

Material:

1 Transformador de 120 VCA a 24 VCA de salida con derivación central, y 1 A.

1 fusible 1 A

1 Porta fusible

1 interruptor de palanca (opcional)

1 cable de Clavija (opcional) o clavija con

2 m de cable del No.18

1 Puente de diodos a 1 A (pueden ser 4 diodos 1N4001 o similares)

2 capacitor electrolítico de 1000 μF a 50 V

6 de cerámico de condensadores 100 nF (0.1 μF)

1 condensador de 100 μF

1 Resistencia de 330 Ω

2 Resistencia de 220 Ω

1 LED (cualquier color)

1 LM7812

1 LM7805

1 LM317

1 LM337

2 Potenciómetro de 5 kΩ

1 Placa fenólica de 10 x 10 cm o de 15 x 15 cm

1 Gabinete (puedes descargar el archivo para fabricar uno sencillo con corte láser al final de este paso)

Cloruro férrico

Alcohol o relacionados

Papel couché

Plancha

Taladro
