Fuente de alimentación ATX para una Xbox 360 y Xbox 360 enfriamiento mod! (2 / 3 paso)

Paso 2: Conectar la alimentación a tu 360

Ahora tenemos que conectar el Xbox 360 en su nueva fuente de alimentación. Para ello se necesita:
* el ladrillo de alimentación de Xbox 360

* nueva fuente de alimentación atx o uno rescatado de un ordenador antiguo

* cinta de aislar, tijeras o cuchillo

y para el enfriamiento mod necesitas:
* 4X80mm o 70mm pc ventiladores

* zip lazos o twist ties (alambre cubierta de papel o plástico)

* un cartón de una caja de cerial

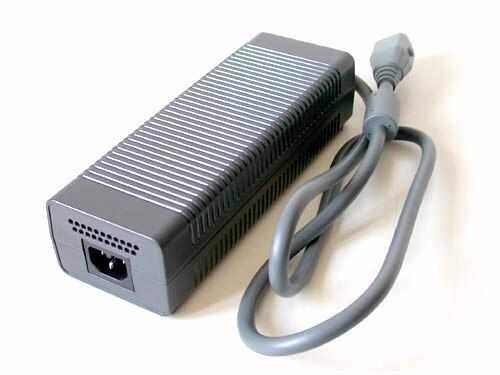

Paso 1: Tome su ladrillo de 360 poder y corte el cable de alimentación. Ahora puede guardar el ladrillo para que pueda destruir más adelante o simplemente tirarlo a la basura.

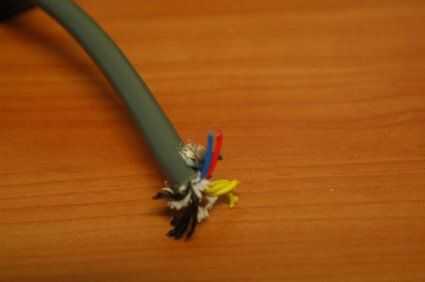

Paso 2: Tomar el cable que corte el ladrillo de la energía y tira de unos 15cm (6')' del aislante gris de exponer 8 cables dentro: 3 black(ground), 3 yellow(+12v), 1 red(+5v) y 1 azul. Unos 10cm (4) de aislamiento de cada uno de los cables excepto el cable azul de la tira! EL azul cable es utilizado por la Xbox 360 para "Hablar" a los 360 ladrillo de la energía, entonces tuerza los cables negros 3. Luego hacer lo mismo con los cables amarillo.

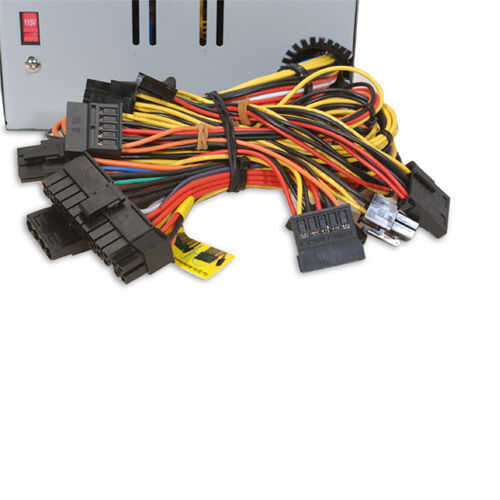

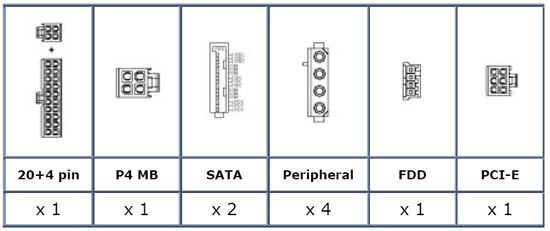

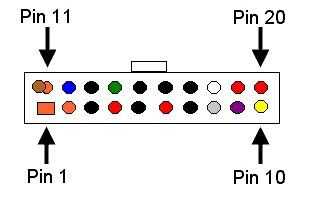

Paso 3: Tomar la fuente de alimentación atx y cortar el conector de 20/24 pines, el de 4 pines o conector de la placa base de 8 pines y el 6pin o 8 pines conectores PCI-E y asegúrese de que todos los cables recién expuestos son desenredados y cortan la misma longitud.

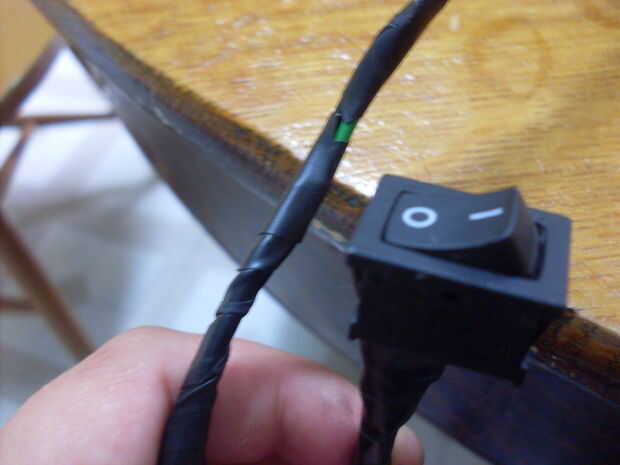

Paso 4: Agrupar los cables black(ground), yellow(+12v) y red(+5v). Si la fuente que elija no tiene un interruptor necesita mantener el cable verde y un hilo negro para hacer uno. Cortar el resto de los alambres hasta 10 cm(4) queda pegado por la parte trasera de la fuente.

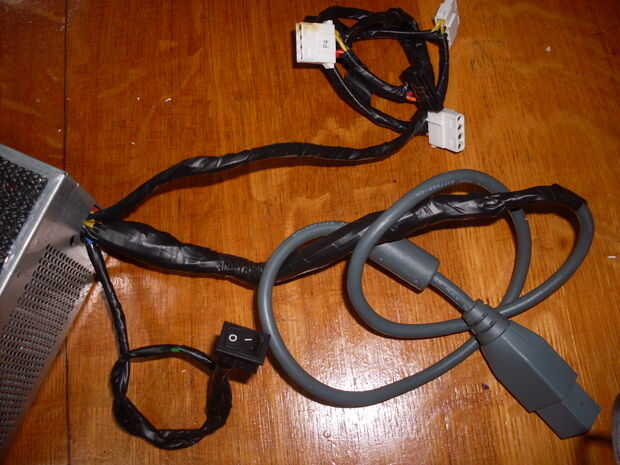

Paso 5: Tira suficiente aislante de cada uno de los cables para que los cables del mismo color pueden ser torcidos juntos. el paso final es tuerza los cables amarillos de la fuente de alimentación a los cables amarillo del cable de Xbox 360. utilizar la cinta aislante y cables encubiertos por lo que son insolated de los otros. Hacer lo mismo con los cables rojo y negro y cubrir todos los cables de cinta

¡ Felicidades, has terminado sólo la parte más difícil de este instructable ahora en el último paso.
DAMOS SU VIDA XBOX!!!
