Paso 6: eléctrico
OK así que vamos a empezar
Usted necesitará el arduino relé, 12V batería tipo brick, encendedores y batería
DATOS

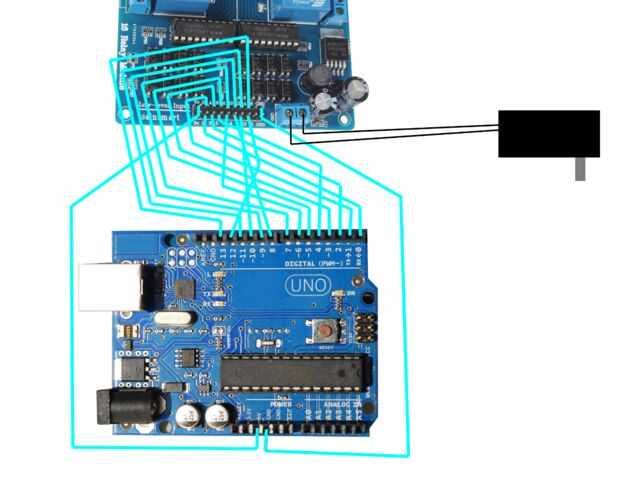

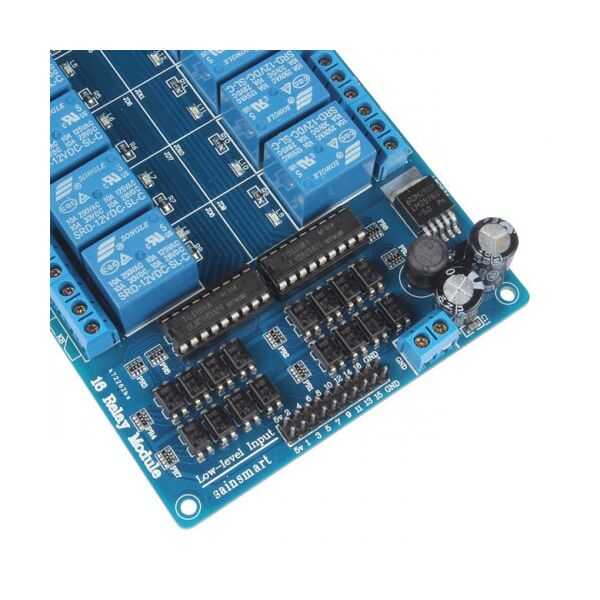

OK por lo que se necesita hacer es conectar clavijas 0-13 en el Arduino UNO a los pines 1-14 en la placa de relé, se trata de enviar las señales de la Arduino a los relés, necesitamos relés porque arduino sí mismo es incapaz de poder los encendedores de fuego artificial, y si puede, fríe.
ENERGÍA
OK si te dident Sabe usted puede alimentar el arduino de su pin de 5V, pero no habrá ningún tipo de protección, así lo que energía es el siguiente

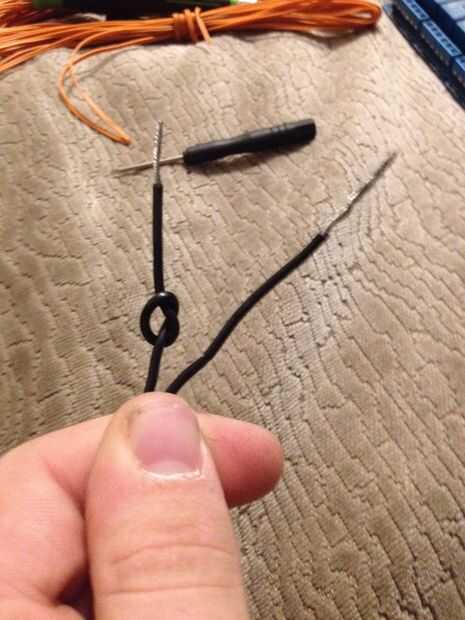

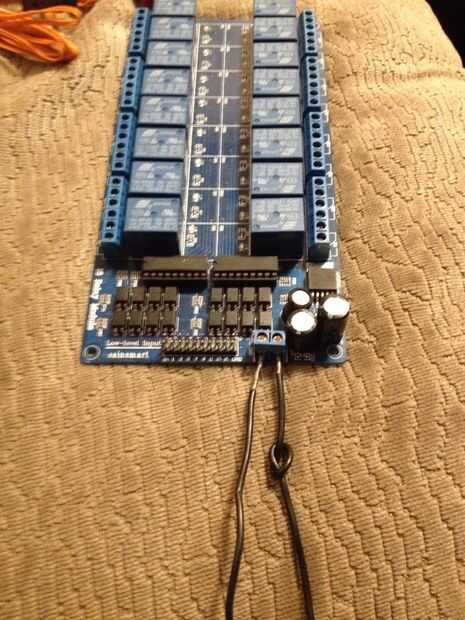

Tome el adaptador de corriente y cortar el extremo, luego tira de los cables. El cable positivo es casi siempre el de la línea blanca o el texto en él, y personalmente me gustaria un nudo en ella. Ahora toma los cables y conéctelos a los terminales de tornillo de potencia relé juntas. Ahora para entregar energía a la arduino utiliza la salida de 5V de la placa de relé y conectado al pin de 5V de arduino y la masa en la placa de relé a tierra en el arduino
Que se encarga de las conexiones de arduino, a continuación la
ENCENDEDORES DE

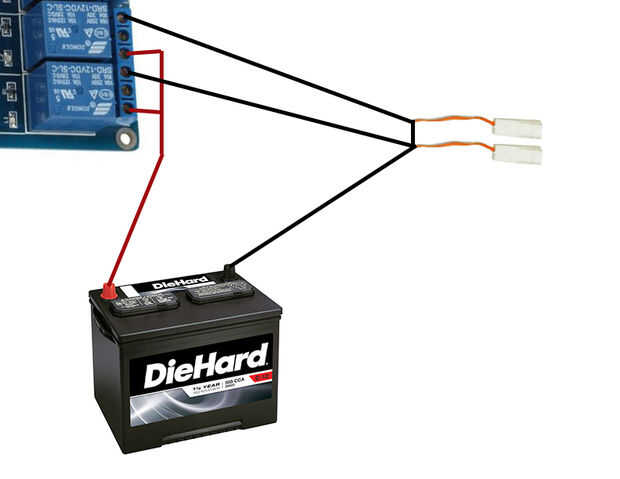

Aquí es donde viene la batería cortacésped en, que se utilizará a través del relé para lanzar los encendedores, usted tendrá que conectar el pin positivo de la batería a un lado de cada relé, ahora Conecte un cable de cada encendido (cable de señal) al otro lado del relé. En este punto usted tendrá que tomar el otro cable de cada encendedor y atarlos todos juntos luego de conectar al terminal negativo de la batería, pero asegúrese de que usted puede fácilmente Conecte/desconexión lo que necesitará desconectada para probar sin iniciar todo
una pregunta que me imagino que gente es "¿por qué no puedo utilizar sólo los 12V de la batería?" Y la verdad es que se puede, pero te recomiendo que uses una fuente de alimentación de 12V como producirá un voltaje mucho mayor y constante. Una batería de la máquina puede poner en cualquier lugar entre 10.5-14V en una carga "completa". Así que a menos que en medio de ninguna parte recomiendo usas un ladrillo de la energía.
