Fries'Car - coche de aceite vegetal con Arduino (4 / 6 paso)

Paso 4: cableado

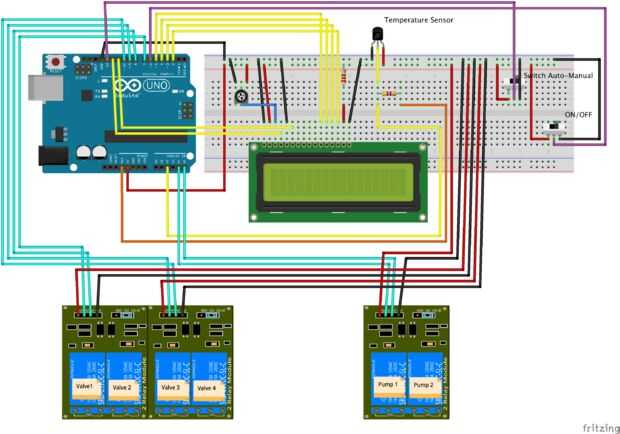

Porque un diagrama de cableado es mejor que las palabras, sólo tienes que seguir éste.

No es complicado.

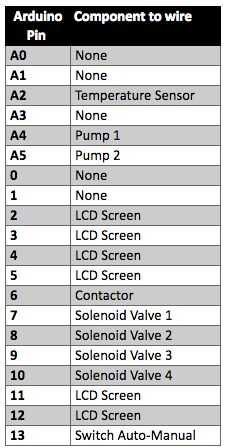

La tabla es una lista de todas las conexiones para el Arduino.

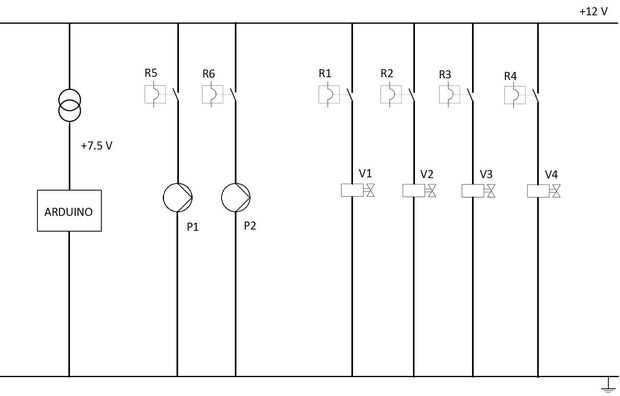

El último diagrama es el "poder" uno con bombas y válvulas.
