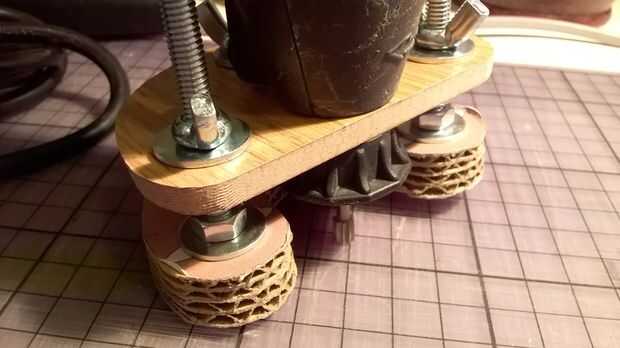

Fresadora mini de madera precisión base para herramienta rotatoria (con el prototipo de cartón) (4 / 7 paso)

Paso 4: Hacer real

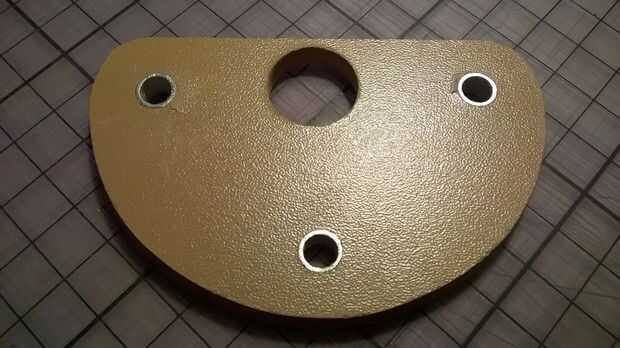

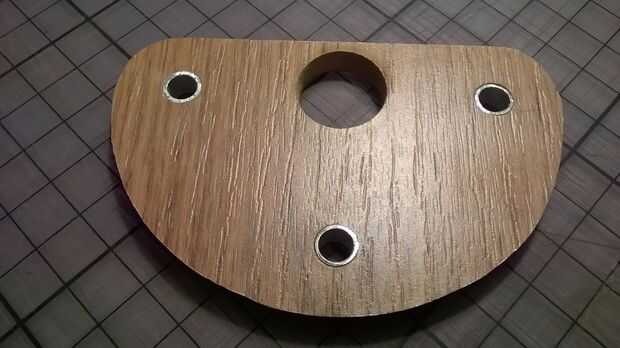

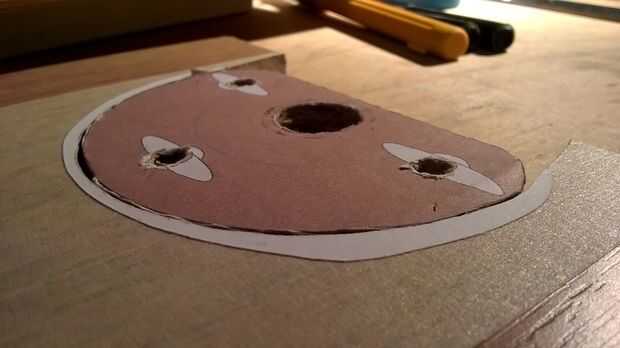

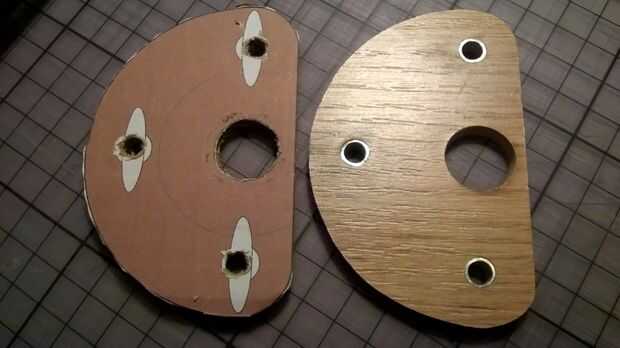

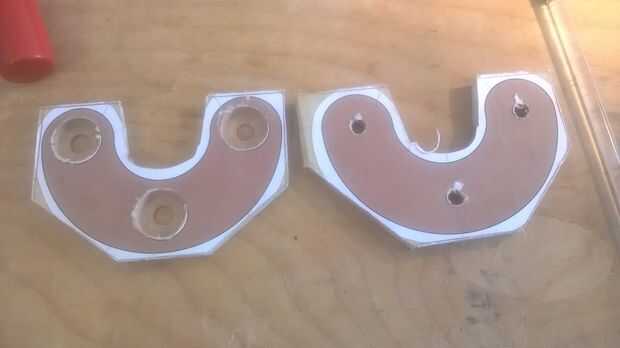

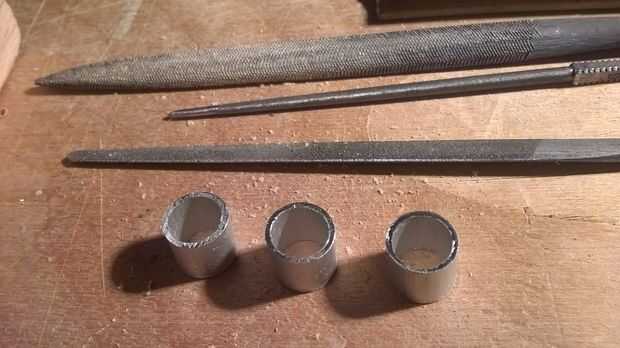

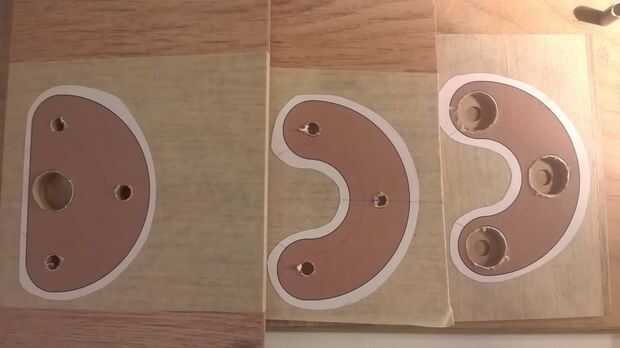

Por lo que las piezas se preparan, taladre los orificios. 18 mm para la herramienta rotery y las arandelas, 6 mm para los tornillos en la base y 7 mm en la placa superior. Con los archivos de la aguja ampliar los agujeros de 7 mm de la placa superior para insertar algunos pedazos de tubo de aluminio para proteger la madera. Recuerde, esta pieza es la parte móvil con las roscas de tornillo en él.

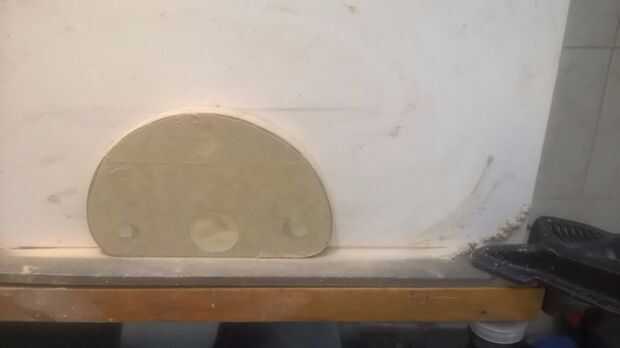

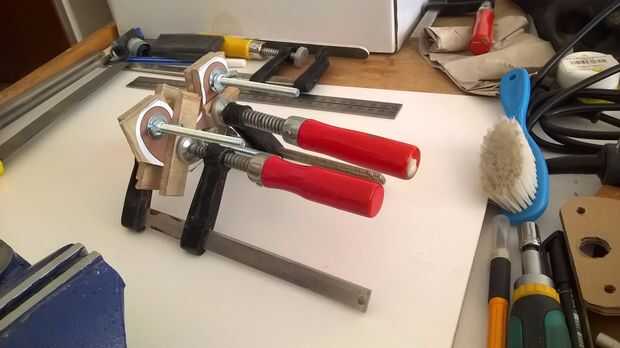

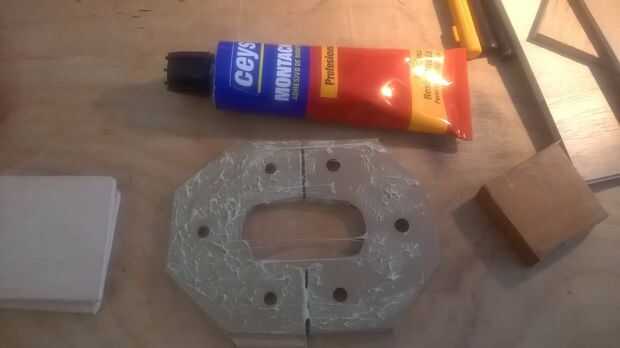

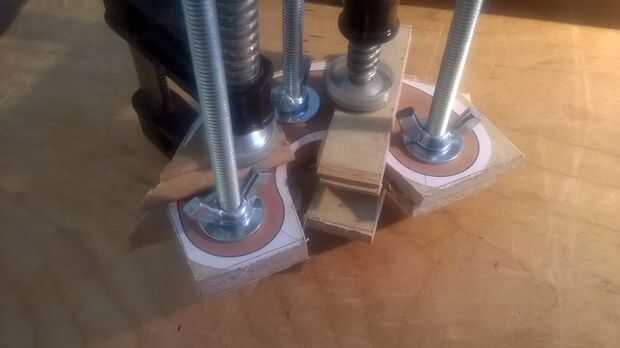

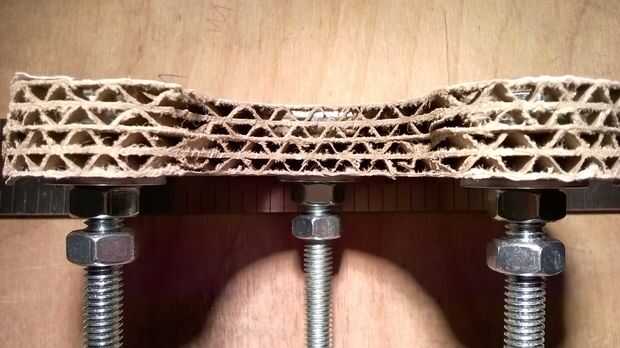

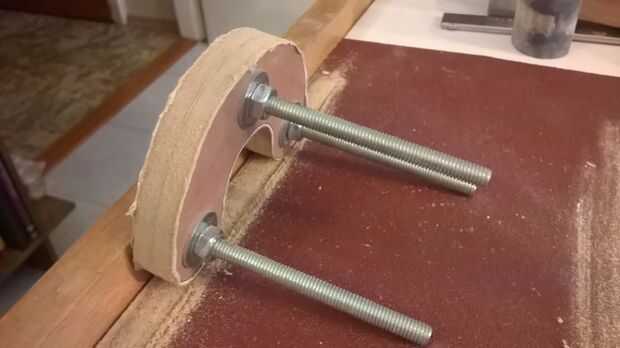

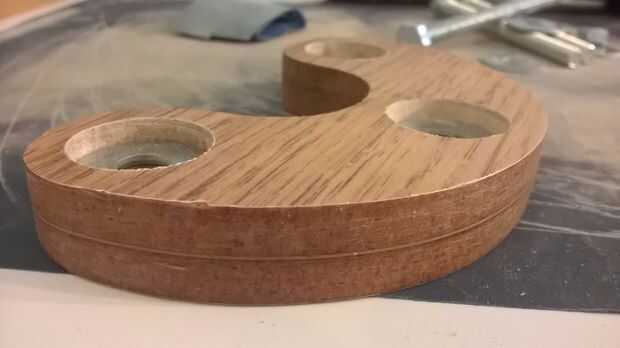

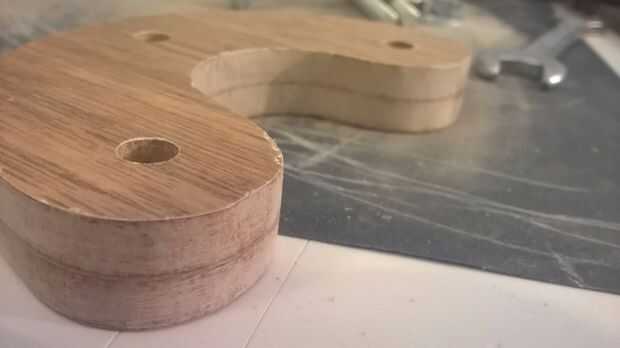

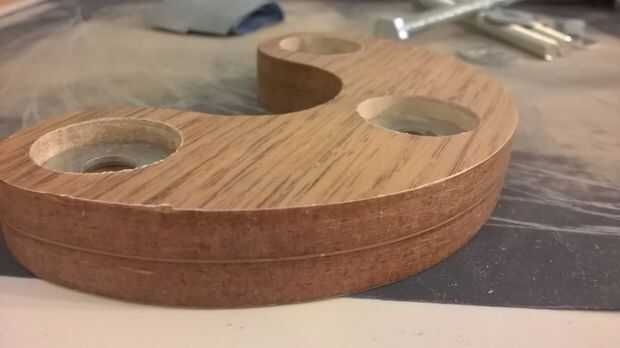

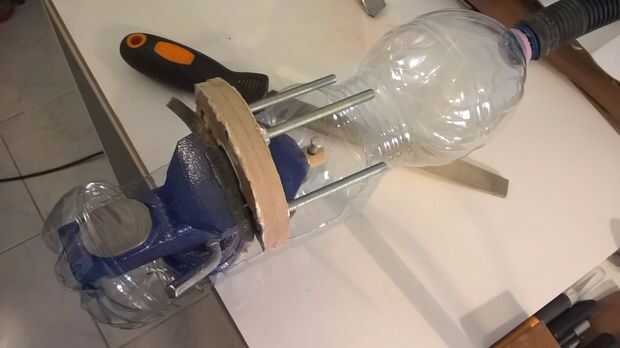

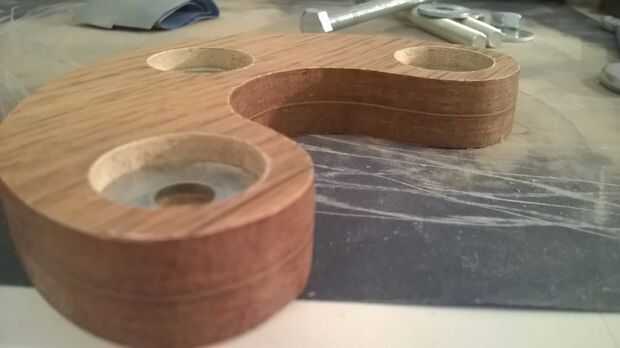

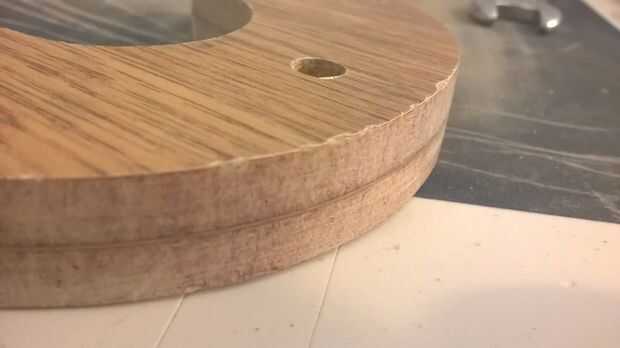

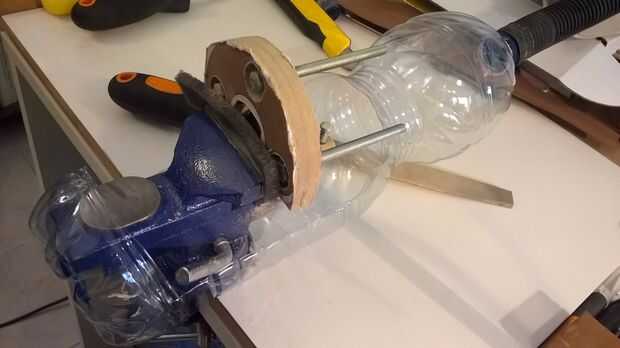

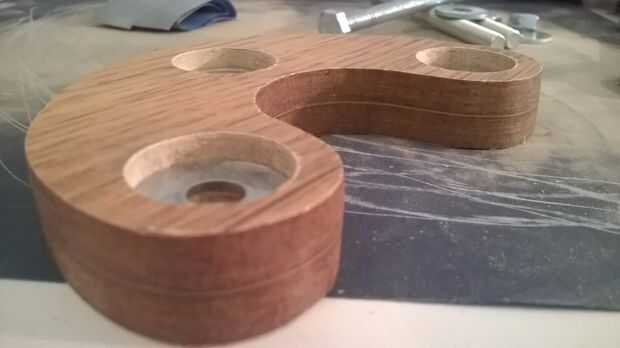

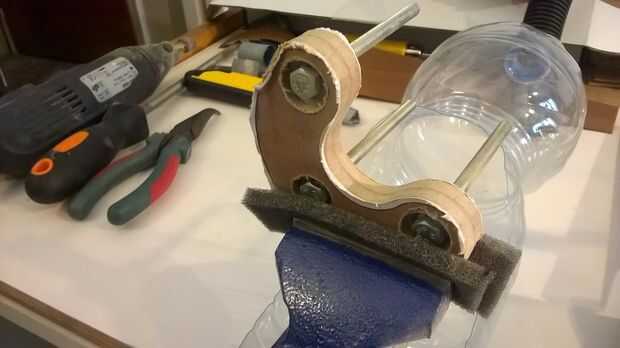

Unir las 2 capas de la base, utilice los tornillos para alinearlo y apriete los tornillos y añadir som más abrazadera para sujetarlo firmemente. Cuando el pegamento curado forma los lados con la herramienta rotatoria, archivos y lijas. En esta etapa hice un colector de polvo simple de una botella de PET a la aspiradora. Cuando el polaco los lados y aplicar algún aceite de limón.

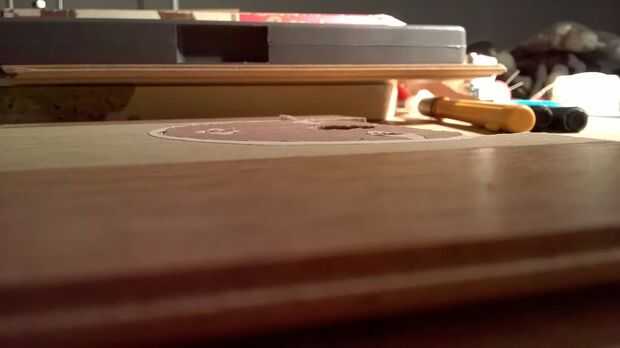

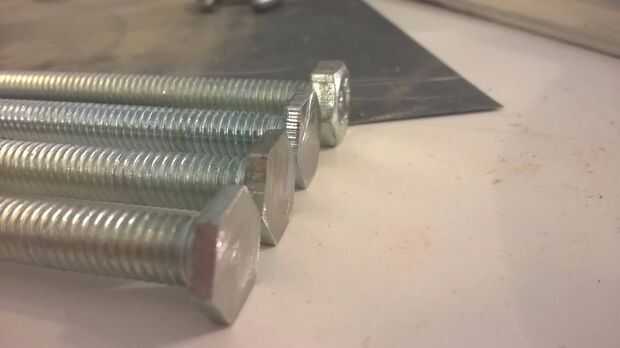

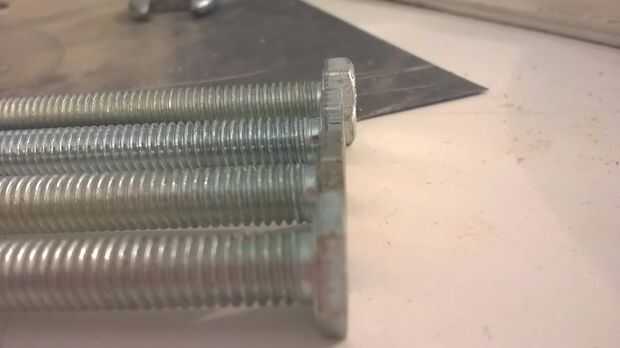

Antes de la Asamblea necesaria para aplanar y delgada la cabeza hexagonal, pernos. El piso laminado 6 mm de espesor, existe 1 mm de exceso en la parte inferior, la arandela de 1,3 mm y el perno es de 4.7 mm. que grinded abajo 2,5 mm con la amoladora angular.

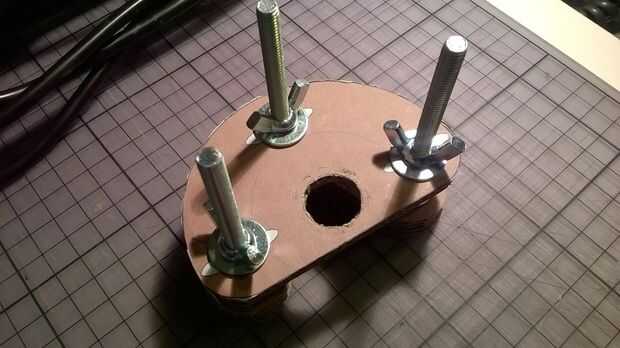

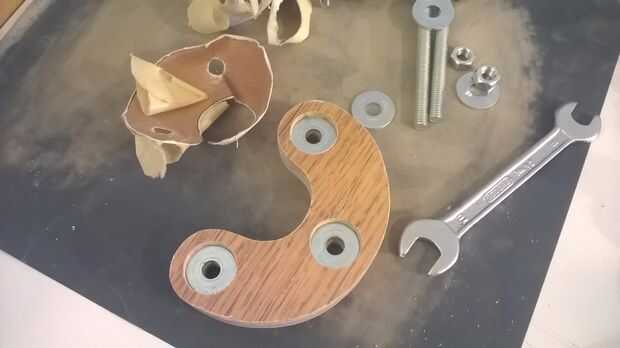

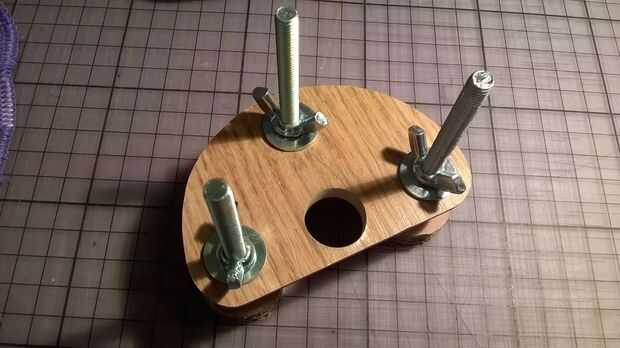

Listo para el montaje final.
