Frankenciser - actualización de resistencia magnética a una fricción Vintage bicicleta (3 / 4 paso)

Paso 3: Soportes y tubo de soporte de montaje

1. los brazos de la horquilla son cruzados atornillados a través del tubo principal por un único M10-1.5 x 160 mm perno. Desenroscar la tuerca y quite el tornillo y arandelas

2. montar los soportes en el siguiente orden

Perno, 180 mm

Estrella externa

Soporte en ángulo, mirando hacia el interior de la pierna de 90 grados

Estrella interna

2 arandelas planas

Inserte el perno a través de brazos de la horquilla y tubo de dirección

2 arandelas planas

Estrella interna

Soporte en ángulo, mirando hacia el interior de la pierna de 90 grados

arandela plana

tuerca de seguridad

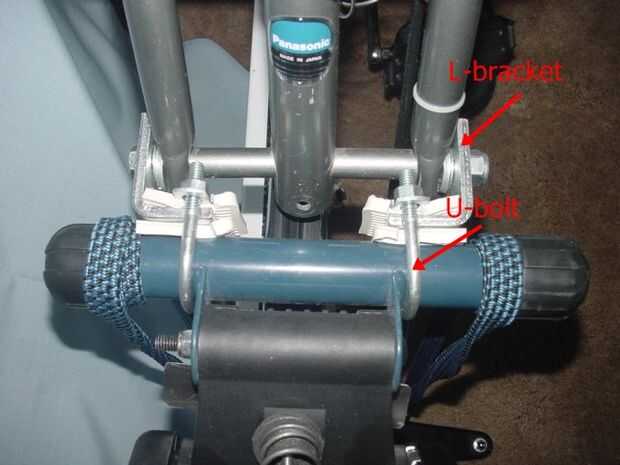

3. con los pernos en U que se deslizó sobre el tubo de soporte de montaje, mantenerlos hasta lo soportes en ángulo de 90 grados. Determinar dónde el soportes en ángulo de 90 grados para la remoción de pernos en U, las correas y las tuercas de la muesca y los soportes de la marca. Si no encuentra espacio, desmontar y atrás 90 grados los soportes de ángulo para mirar hacia afuera y luego marque.

4. desarme y archivo de guiones en lo soportes en ángulo de 90 grados. Eliminar cantidades iguales en la parte superior e inferior del soporte. Pruebe la colocación de los pernos en U con frecuencia. Necesitan simplemente deslizarse sobre lo soportes en ángulo de 90 grados.
