Frambuesa Pi - Touchpad Visual segundo pantalla (1 / 5 paso)

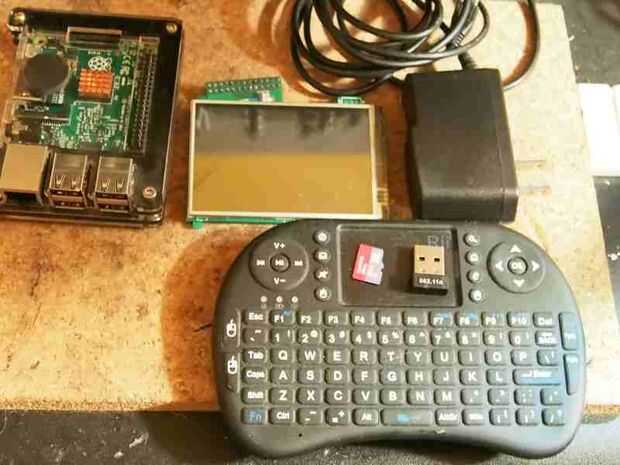

Paso 1: partes

Se necesita:

  • Una frambuesa Pi cero, 2 o 3
  • Una pantalla táctil de LCD pantalla (generalmente 2.2-3.6 pulgadas, debe ser compatible con fbtft, véase las notas y enlaces)
  • Un Cable HDMI monitor
  • Teclado y ratón
  • Fuente de alimentación: 5V MicroUSB

Nota: todo aparte de la pantalla táctil del LCD sí mismo es más o menos lo que necesita para cualquier proyecto Raspberry Pi. Si usted ya tiene un proyecto Raspberry Pi y quiero añadirle una pequeña pantalla táctil, la única parte que necesita es la pantalla táctil sí mismo.

Compatible con pantallas táctiles

Hay un montón de pantallas de toque diferente por ahí y no todos son compatibles con el controlador fbtft que estamos utilizando. Cuando compras para una pantalla táctil, más pantallas de Adafruit, PiTFT, Tontec, Sainsmart puede ser hecha para trabajar. Sin embargo, es mejor consultar antes de comprar. La lista más definitiva y actualizada de pantallas compatibles voluntad siempre estar en el código de fuente sí mismo-

https://github.com/raspberrypi/Linux/BLOB/RPI-4.4...

Se puede leer througfh la estructura fbtft_device_display muestra para ver lo que muestra con apoyo. Si tiene alguna duda también puede preguntar al vendedor si su pantalla es fbtft compatible.

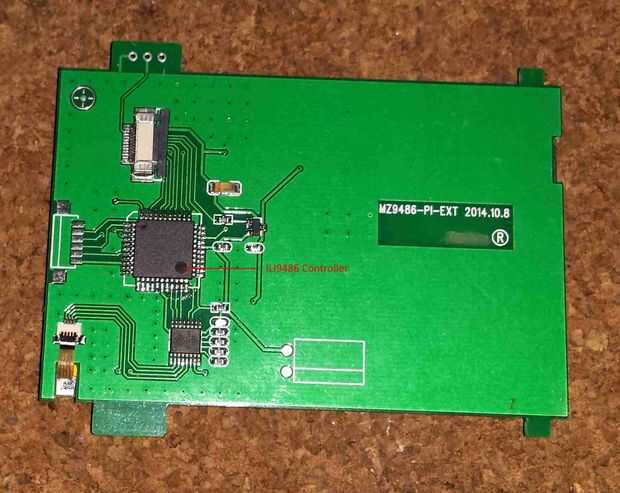

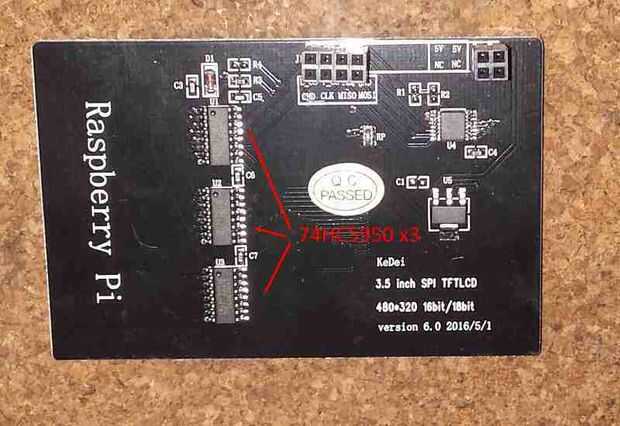

También se puede saber mucho por mirar en la parte posterior de la pantalla. Evitar cualquier TFT que tiene fichas de 3 x 74HC5950 en él. (No tiene IC driver real, son solo serial a cambio paralelo registros...) Ver fotos de ejemplos de una pantalla que funciona y uno para evitar.
