Frambuesa Pi, Radio por Internet (3 / 9 paso)

Paso 3: Controles y pantalla

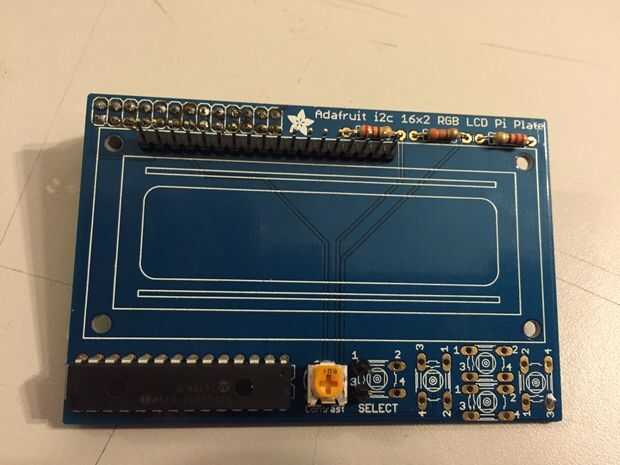

Optamos por utilizar el LCD de 16 x 2 caracteres + teclado para Raspberry Pi de Adafruit para la pantalla ya que son fácilmente disponibles y bien documentado. Hemos montado el módulo de la pantalla según las instrucciones en el sitio web de Adafruit que puede encontrarse aquí.

https://Learn.Adafruit.com/Adafruit-16X2-character...

Sin embargo hacemos algunas alteraciones menores para facilitar la colocación de la pantalla en la radio:

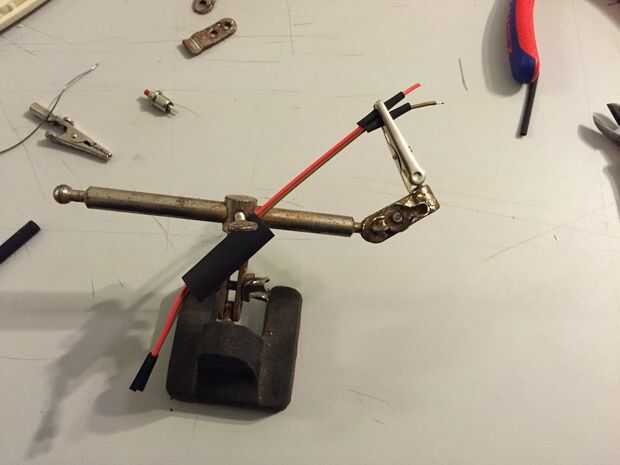

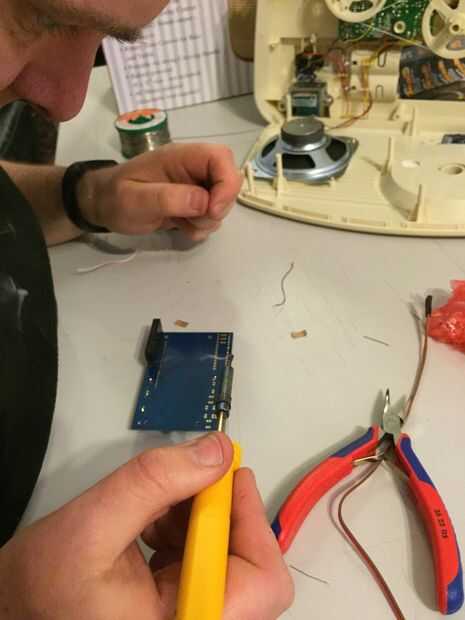

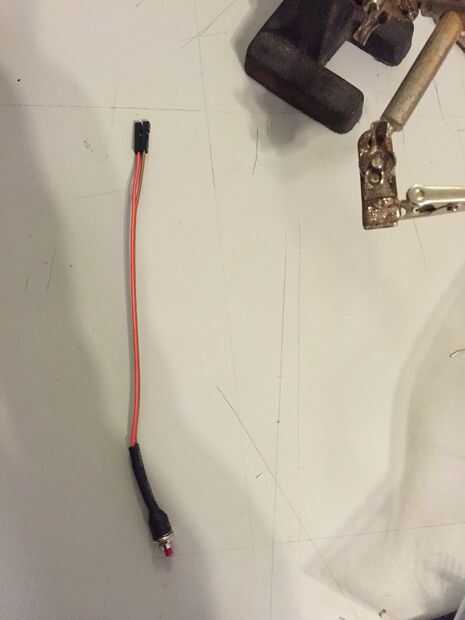

En lugar de utilizar los botones de interruptor táctil siempre utilizamos algunos sub micro pulsador para hacer botones. Estos fueron conectados con longitudes cortas del alambre soldada directamente al PCB. En el reducido del extremo del interruptor se sueldan y el calor para reducir el riesgo de cortocircuito.

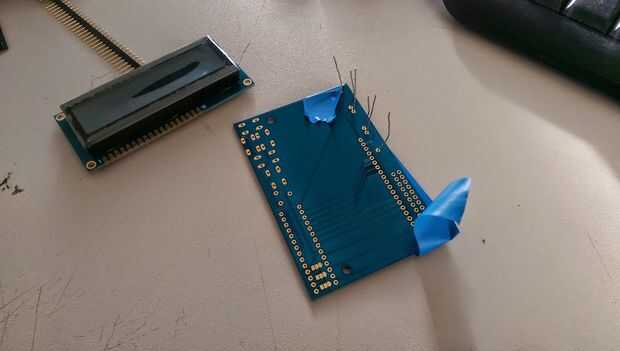

Con el mismo que soldado 0,1 encabezados de pin en la tarjeta de control y el panel de panel de LCD, estos estaban relacionados con un antiguo cable de disco duro IDE que tenía por ahí pero cualquier 0.1 pin pitch cable sería suficiente. Esto se hizo para que podamos ajustar el panel en el pequeño espacio en la parte frontal de la radio.
