Frambuesa Pi portátil DIY (4 / 6 paso)

Paso 4: Soldadura y circuito

¿Listos para ensuciarse las manos? Aquí viene la diversión parte: conectar todos los componentes eléctricos.

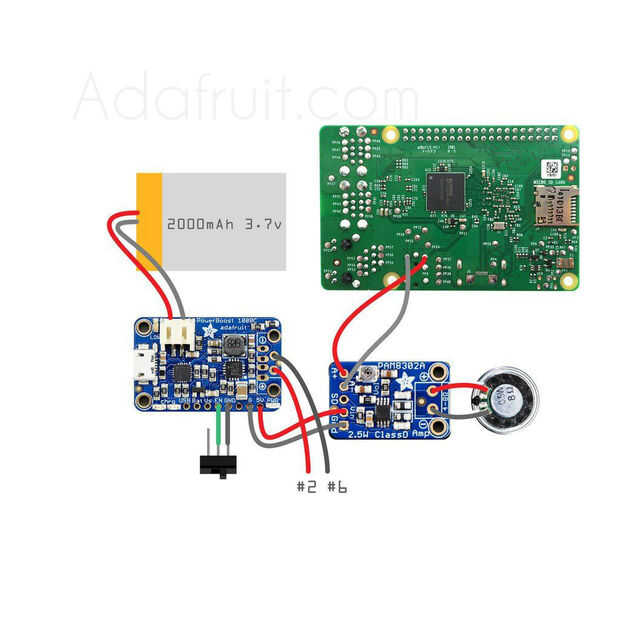

Después de fregar a través de la web en busca de un diagrama de circuito simple, encontramos esta hermosa ilustración. Se trata de todas las directrices que necesita 95% de los soldadores.

  • El amplificador de PAM8302 conecta con el + y - lados del mini altavoz. Ruta energía conectándose VIN a 5V en el PowerBoost 1000C y luego Gnd a G.

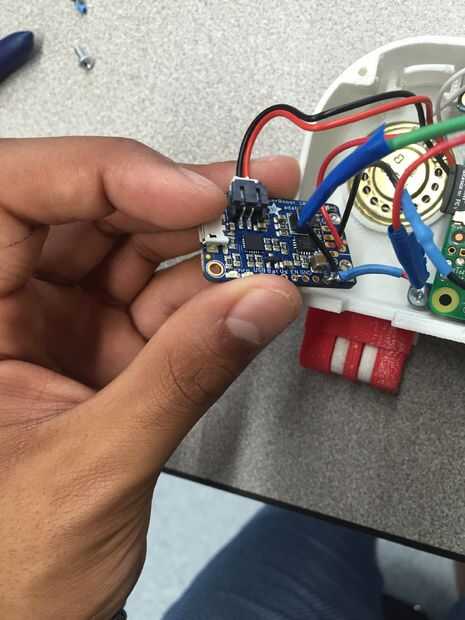

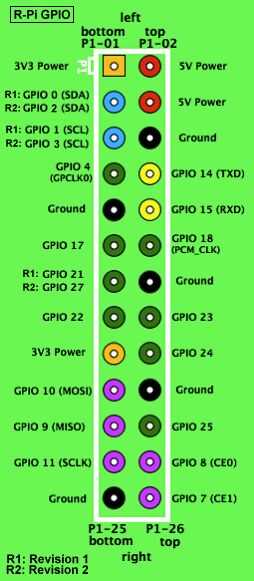

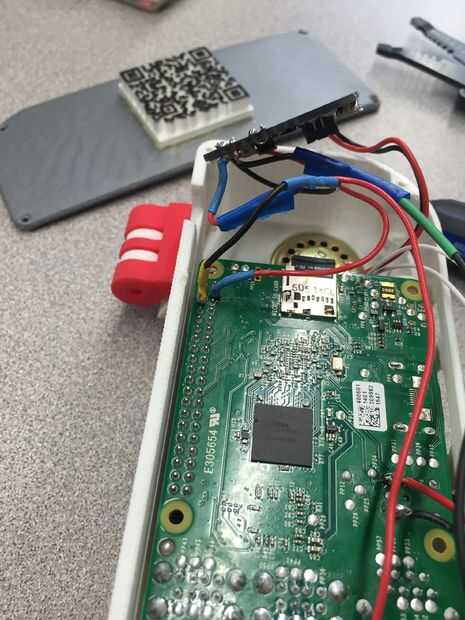

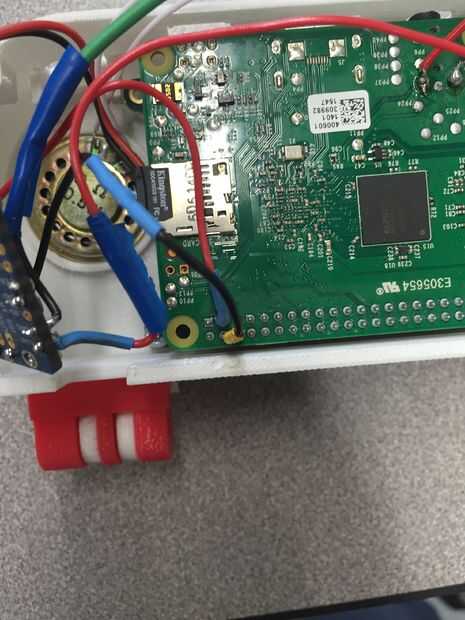

  • PowerBoost 1000C enlaza a pins #2(5V) y #6(ground) en la Pi. Lamentablemente el diagrama no muestra a la persona promedio donde deben soldarse los cables #2 y #6 y es muy vaga. Después de algunos en los circuitos de frambuesa pi descubrimos que el powerBoost 1000C enlaza a pins #2(5V) y #6(ground) en la Pi. Hemos proporcionado chicos otro diagrama que te da las especificaciones para cada pin.
  • El interruptor tendrá que conectar a tierra y activar el powerboost.
  • Por último la batería se conecta al puerto JST junto al puerto USB Powerboost 1000 C.

Consejos extras:

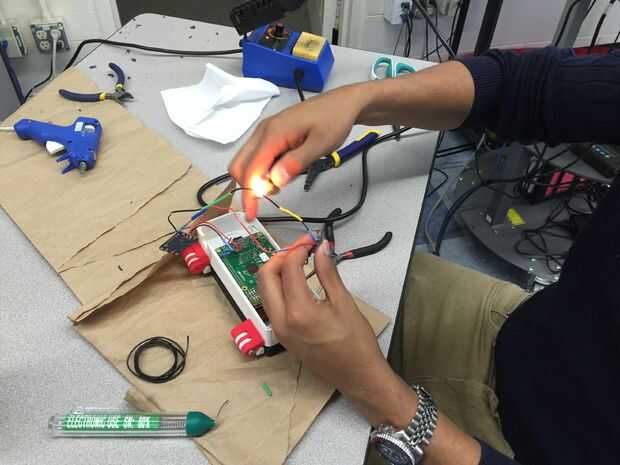

  • Añadir calor encoge a ningún alambre expuesto para evitar cortos circuitos.
  • ASEGÚRESE DE QUE SUS CONEXIONES DE SOLDADURAS SON SÓLIDOS Y FUERTES. No insisto en esta suficiente, nuestras conexiones se rompieron un par de veces ya que nos no comprobar correctamente al principio. Es muy molesto fijar un cable desconectado después de tener todo montado.
