Frambuesa Pi impulsado máquina Arcade de la tapa de la barra (2 / 7 paso)

Paso 2: Construcción del gabinete.

¿Qué hace un juego de arcade?

Personas han estado jugando juegos de video en casa durante casi 40 años. Sin embargo la sensación de un MDF gabinete con las luces y los sonidos de estas máquinas sólo no pueden ser comparados. Así que ofrezco que es la vivienda y los controles que hacen una arcada juego. OK basta del viejo chico recordando aquí voy a mostrarte cómo construí mi gabinete.

El primer paso que hice fue tomar medidas de los dos componentes más grandes, el joystick y el monitor. Abarrotar un Pi y un adaptador de red en una caja es la parte fácil. Es difícil de ajustar a un monitor fijo como se requieren desmontaje y posiblemente reemplazar piezas de madera. .

Que luego bosquejar diseños un par de máquinas de tipo Jamma e incluso unos "cade" máquinas pero la disponibilidad de estantes de melamina laqueado que eran lo suficientemente grandes como para facilitar esta construcción dirigido mi diseño a una cruz de una Vectrex y un gabinete de Nintendo.

De mis medidas necesitaba el borde inferior del monitor al menos 5 pulgadas más alto que la mesa para limpiar el Tankstick. Tuve suerte en que el monitor elegido fue totalmente rectangular sin bordes redondeados. Por lo que pude volver a utilizar el bisel. Anchura que necesitaba 17¼" pulgadas.

Para mantener el número de cortes a un mínimo los paneles laterales iban a permanecer 12" profundidad de 24" de altura. Y darle un 35 * incline el monitor necesitaba un panel de 7" de ancho para la altavoces estante/inferior de la marquesina.

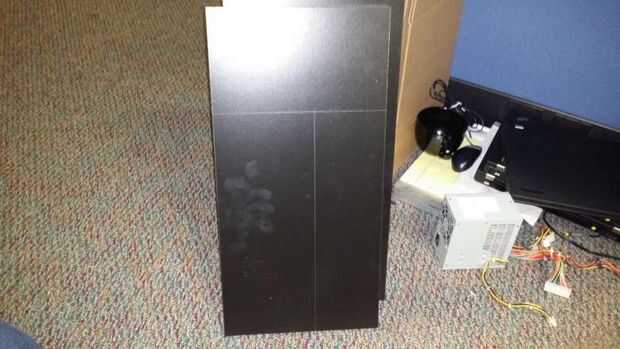

Usé 4 pre acabado melamina estantes mide 12 "x 24":

un estante fue cortado en un ancho de 12" x17¼"para la parte superior y el último fue inicialmente reducido a 12x17¼"para establecer el ancho y luego cortado a lo largo de 5x17¼" para la "placa de retroceso" y 7 x 17 1/4 para la plataforma del altavoz.

Lamentablemente equivoqué en mis cálculos y lo que iba a ser un recuadro de 4" de apertura se ha reducido a poco más de 2". Sin embargo eso no me impide, y creo que refleja la pieza acabada. Como Bob Ross solía decir "ver ese error, permite que sea un árbol. Un árbol poco feliz."

Asamblea consistió en las tablas de posicionamiento y marcar los laterales con donde estaban los límites de la plataforma de monitor y altavoces de rodapié a montarse. Luego perforé los agujeros piloto con una herramienta Dremel y un 3/16" poco ½" profundo, colocar los soportes en posición, asegurándola con los tornillos suministrados.

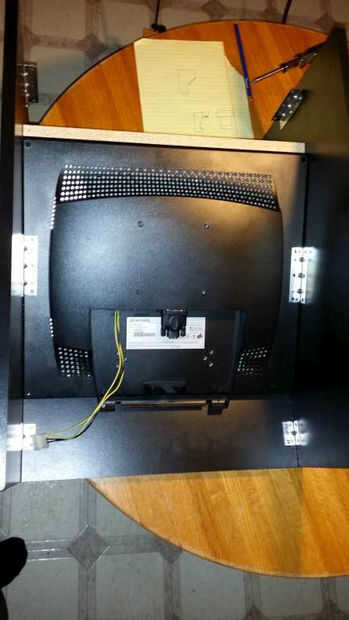

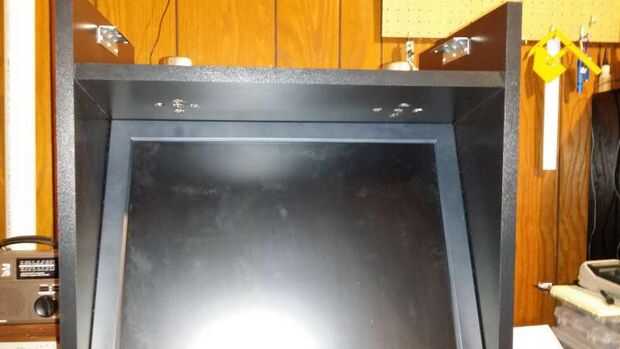

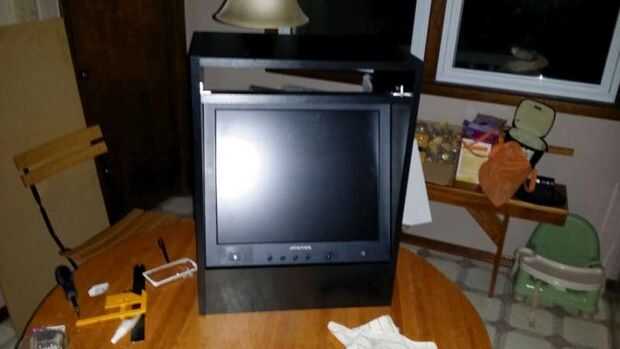

Después de la plataforma de altavoz y placa de protección están montados en los paneles laterales, asegúrese de que el gabinete esté a escuadra y póngala en el frente de lado. De la parte posterior luego coloca al monitor en su lugar para asegurar con soportes de 3 pulgadas. El monitor se basa en su borde de bisel inferior con la parte superior presionando contra la plataforma del altavoz. Los soportes de mantengan la presión y evitar que caiga hacia fuera.

Coloqué los 2 altavoces en el estante para marcar donde se va a perforar mi el sonido pase a través y perforado 5 3/4" agujeros en un patrón X similar a un dado.

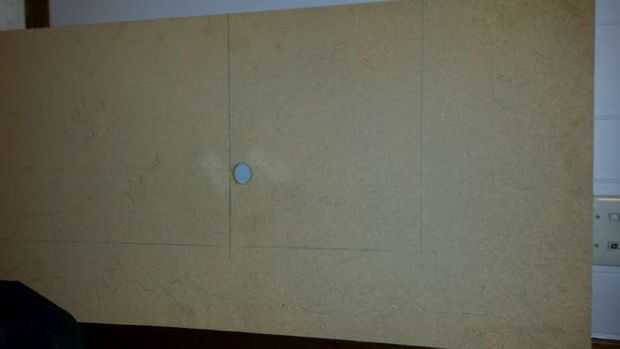

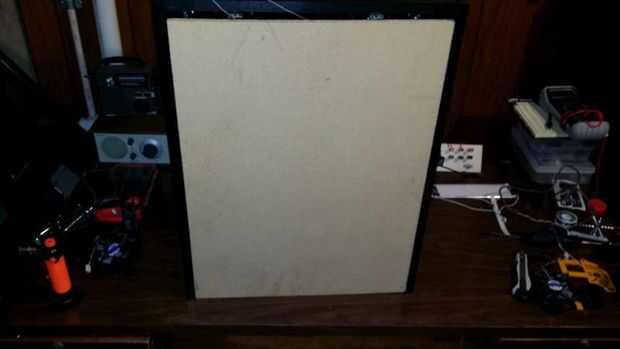

La parte inferior y la parte posterior está terminada MDF que rescatado de un contenedor de basura a 17¼ "x 22½" (atrás) y 17¼ "x 10½" para la parte inferior. La parte inferior se fija con los soportes de 2 pulgadas y la parte posterior se celebrará con los soportes de 2 pulgadas y tiraron de imanes de discos duros.

La parte superior se asegurará última con soportes de 3 pulgadas después de instalación los altavoces, amplificador de audio, Marquesina y la luz.

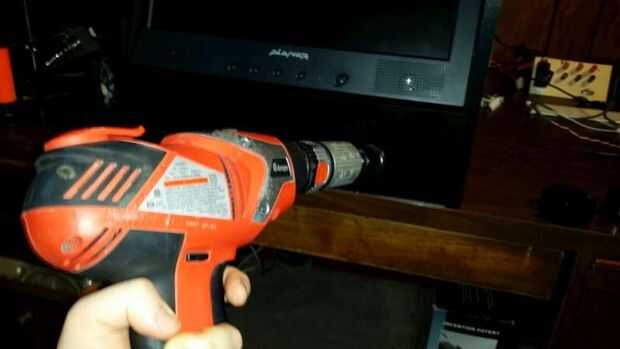

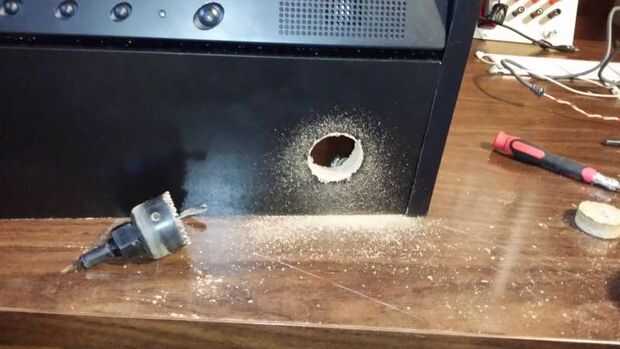

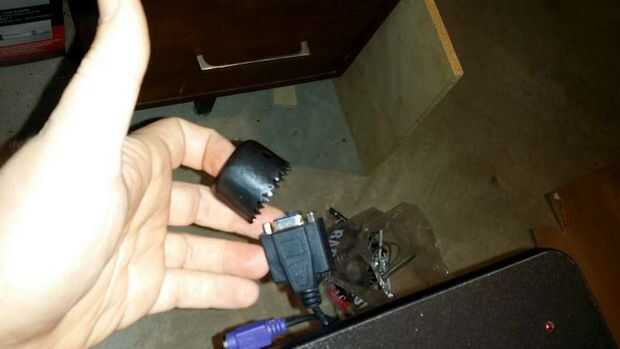

Usé una sierra del agujero a perforar un agujero para el conector del stick arcade y otro en la parte trasera al pasar por el cable de alimentación para la fuente de alimentación

Ahora en el poder de la fuente y adaptador de red
