Frambuesa Pi impulsado máquina Arcade de la tapa de la barra (1 / 7 paso)

Paso 1: Planificación diseño y convertir al monitor para la alimentación ATX

Usé 19" monitor plano 4:3 porque hace unos 10 años la empresa que trabajo para compró varios cientos para sustituir energía hambrienta CRT. Hace aproximadamente 2 años empezaron a fallar, cuando no nuestra política es sustituir y reciclar el monitor fallado. Eso es exactamente lo que reemplazar por uno nuevo y tiró de él a un lado para "reciclarlo" en una máquina arcade. (con causa permiso robar es malo)

Este monitor particular tenía un condensador malo que se fuga y le faltaba su fuente de alimentación había un post diciendo que el lado del VGA estaba malo pero allí era que nada conocido en el lado del DVI... Lamentablemente yo no me consigo una imagen de cubrimiento el controlador del monitor, ya que sólo tengo 2 manos. Yo soy de la creencia de que todos nuestros problemas con los componentes electrónicos tienen que ver con los condensadores. Escape y luego la cosa comienza a actuar extraño.

Como la potencia de suministro con este monitor tenía que quemada olor. Obtuve un conocido trabajando para encontrar las salidas de pin. 2 al frente terminó siendo de tierra y el 2 hacia la espalda son + 12v. Oye y como se puede sacar el monitor para asegurarse de que no estoy perdiendo mi tiempo. al menos encendido tan bully para mí.

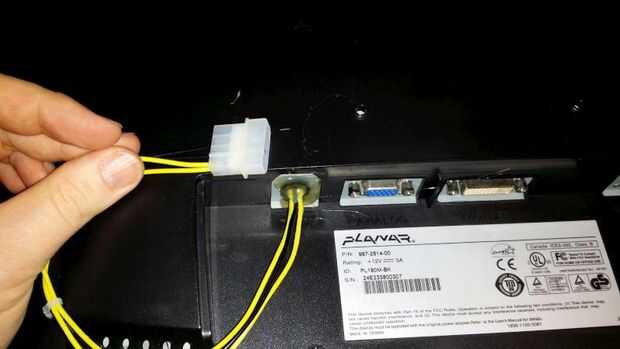

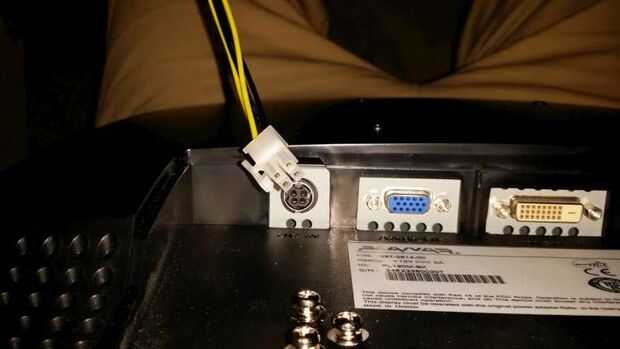

Para mantener la naturaleza modular de su poder y como mi fuente de alimentación fue una fuente de alimentación de computadora ATX estándar. He aquí la suerte encontré un viejo cable de CPU 4 pin Molex. Este cable especial fue proporcionar corriente adicional de 12v a la CPU, cuando la P4 fue el procesador nuevo. Ahora que va a proporcionar 12v a mi monitor.

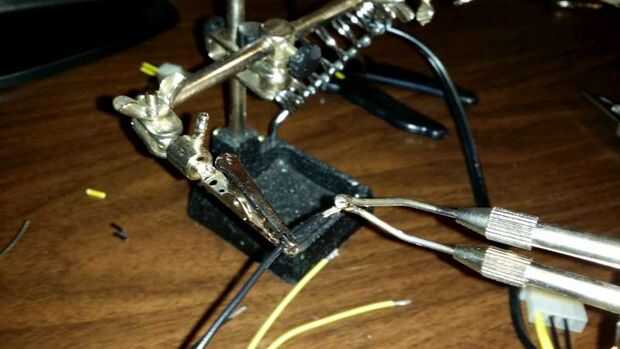

Recortado de 2 x 2 final dio lugar a 4 hilos que necesita ser dado vuelta en los pernos. Traté de jamming el alambre torcido en las tomas pero mantuvo electro hacia fuera. Terminé usando mi pistola de soldar para estañar los extremos con soldadura para evitar que se deshilache.

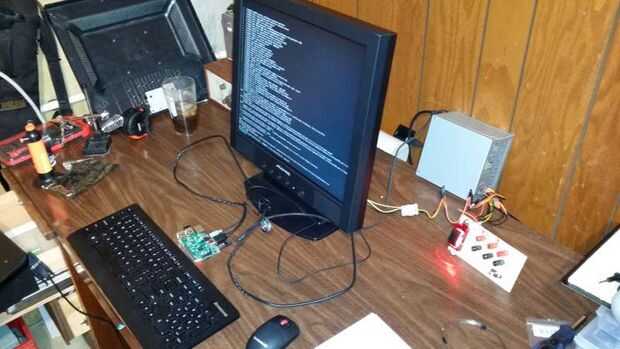

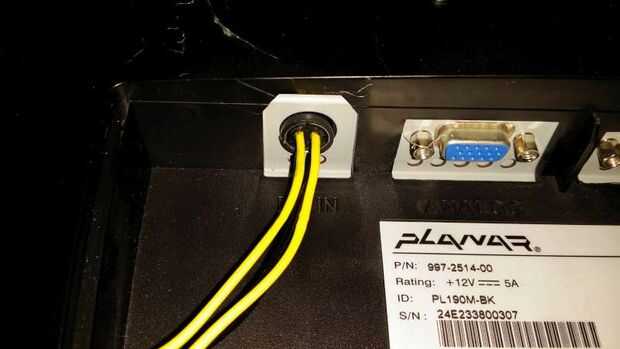

Dio un salto de fe las en el zócalo atascado, conectado mi banco superior de alimentación mantiene el extintor práctico y enchufada la fuente de alimentación y utiliza una vara de yarda en mi regleta... Hey no hay chispas y funciona. Tiempo para garantizar esta chapuza, apliqué un pegote generoso de pegamento caliente para ayudar a mantener los cables de la caída de la toma y proporcionar un poco de aislamiento eléctrico.

El gabinete está construido alrededor del monitor que elijamos. Mida las dimensiones exteriores de su monitor bisel y conseguir un ayudante que calcular ángulos y posicionamiento. Mi diseño del gabinete utiliza cortes como pocos como sea posible para evitar acabado los tableros preacabados.

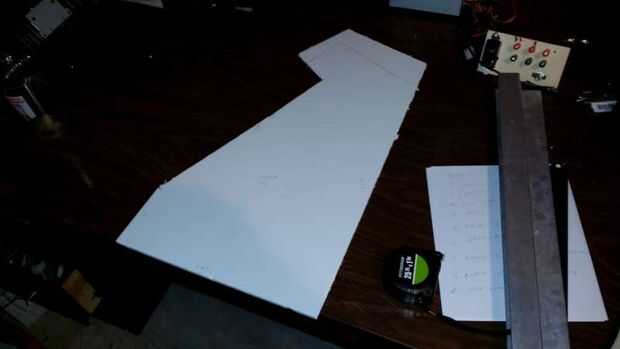

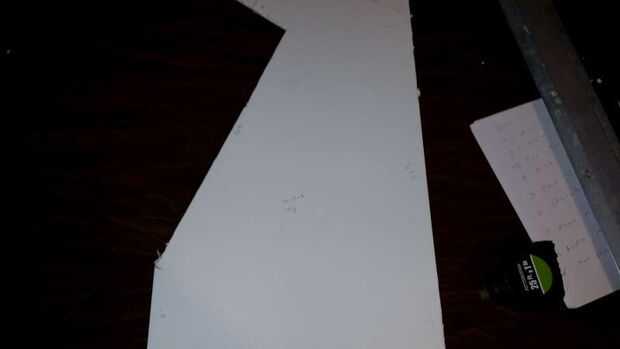

Utilicé una pieza de la base de la espuma que tenía colocación alrededor y bosquejó una plantilla del lado rugoso. Me di cuenta de una altura estética para el borde inferior de la pantalla, mientras que asegura que borra el borde posterior del controlador. El ángulo de inclinación fue elegido por lo que sería decente ya sea sentado o de pie en el bar altura. Entonces básicamente lanzó ese diseño por la ventana pero conserva los ángulos encontrados para colocar los soportes en un 1:1 en los lados del armario.

Como se puede saber el diseño de los paneles laterales se han modificado a un rectángulo sólido desde el diseño inicial del gabinete estilo de Jamma sin embargo las dimensiones sigue siendo aproximadamente la misma.

Ahora en paso 2 construir un caso alrededor del monitor...
