Paso 8: Redux
Hola y ' ALL. Bueno esta pequeña actualización es tratar un tema que he experimentado con el uso de prolongar. Una de las 18650 celdas poco agradables que rescatado de pilas portátil decidió ventilar catastróficamente. Tuve suerte en eso nada caro tienes tostada sin embargo era un solo par del campo con esta estructura.
Así que para solucionar el problema de poder agarró un conmutación circuito de eliminación de la batería para un RC y un enchufe hembra de 2,1 mm. y llegó a jugar otra vez.
Partes de la estructura principal
Botones de presión
Fuente de alimentación USB 18650
Células de ion de litio 18650

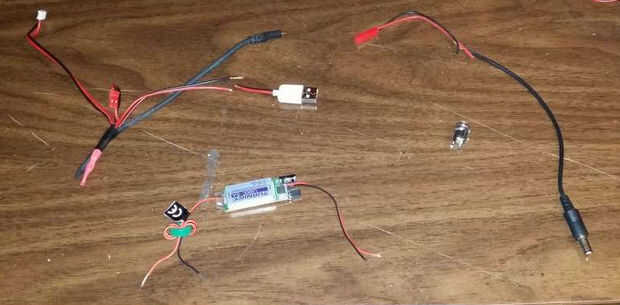

Piezas necesarias
3 amp 5V UBEC 5 dólares de hobbyking http://goo.gl/hSJbZ8
2,1 mm hembra panel montaje de enchufe (tenía)
Sostenedor de batería alcalina (tenía)
La cosa fresca sobre el circuito de eliminación de la batería es que puede la salida 3A nominales con ráfagas de 6A en la C.C. de 5Volts y acepta un voltaje de entrada de 23VDC 5.5 para que sistemas eléctricos auto ruidoso no deben ser un problema. Ya podemos alimentación mediante pilas alcalinas secas en un soporte de la batería o mi banco de alimentación superior. A través del proceso probé continuidad de polaridad correcta después de cada conexión y antes de enchufar todo en el botón de Pi
También muestro el origami solía meter todas estas cosas en la caja.

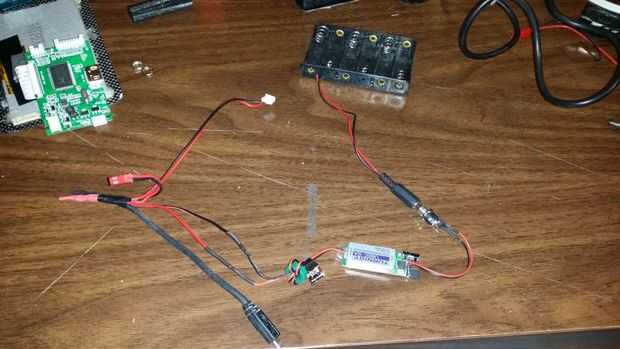

Pasos para fijar la potencia.
- Cortar el conector del mazo de cables de USB.
- Aislamiento de la tira para exponer el interiores tiras de cobre del alambre
- Encogimiento del calor de PrEP.
- Energía UBEC hacia fuera al arnés del cableado de la soldadura y vestido los empalmes termocontraíbles
- El poder en la toma de 2,1 mm de soldadura.
- Quitar los botones del panel ya que no necesita más
- Inserte el eje del amplificador a través de uno de los 2 orificios
- Inserte al conector de alimentación de 2,1 mm en el otro

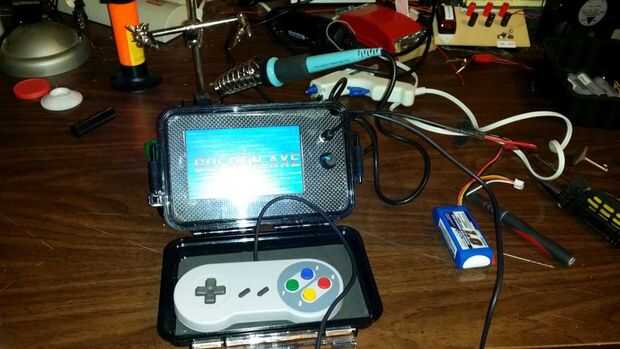

Prueba el poder hacia arriba y volver a montar.

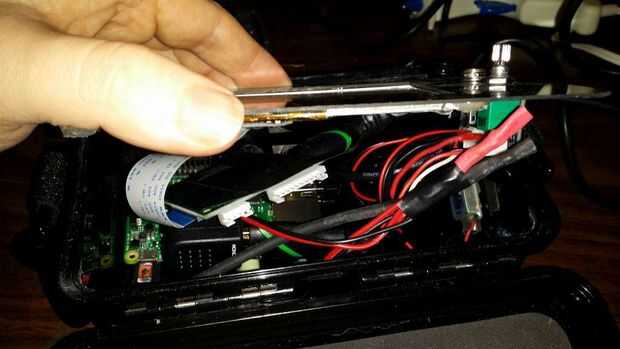

A meter todo en la caja.

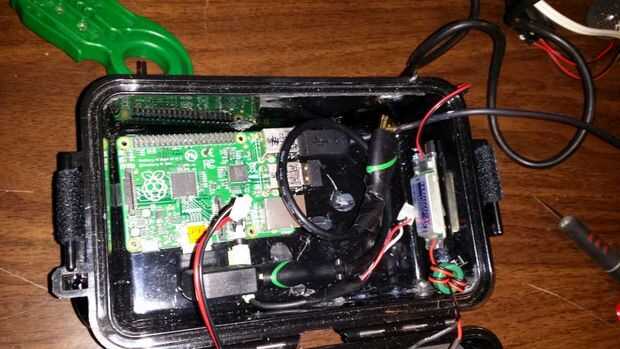

Primero el Pi va en seguida con el cable HDMI enrollado dos veces. La tarjeta de conductor por la pantalla no se fija para nada, pero hay un ángulo de 45 grados en el cable de cinta blanca para relocalizar el puerto HDMI en el eje largo. Como la parte inferior del panel en mi build es la que es complicado debido a los adaptadores HDMI, ajustar ese lado primero. Luego trabajar suavemente los cables en el resto de la vía, asegurándose que todo está conectado como ir. Asegúrese de que el cable del controlador se enruta a través del corte hacia fuera. Luego encaje el borde superior en su lugar. Encender de nuevo y jugar un juego, para asegurar que tienen video, audio y controles de trabajo, antes de pegar el panel tack nuevamente dentro de lugar.
Hay ir. Falla más corregida y esperemos que esta cosa se hace bien.
