Paso 5: POWAAAAA!

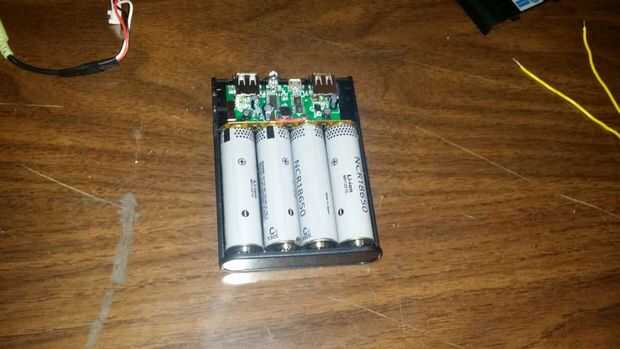

Supongo que el siguiente mejor paso es averiguar cómo para todo. La batería con el caso y las 4 células tomó sólo demasiado espacio en la caja. Es tiempo de un interruptor remoto de la ruta y le dan una dieta.
Como estoy usando simplificada electrónica, para evitar cortocircuitos soy envoltura expuesta contactos y tableros con cinta aislante. Puede parecer una mierda pero se oculta debajo de la placa de carbono.

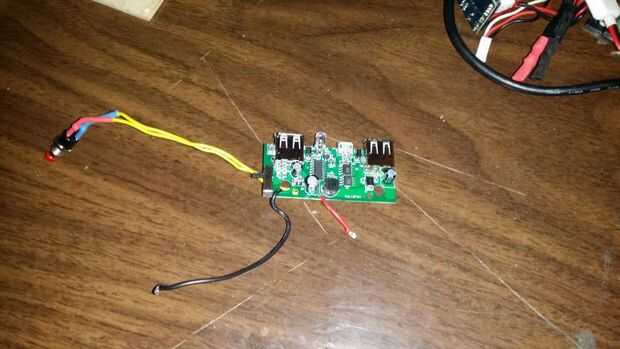

La batería utiliza un interruptor momentáneo para encender y apagar. una pulsación corta para activar y una larga espera para apagar. He añadido 2 conduce a un botón de presión entonces los soldados a ambos lados del botón existente para montaje en superficie.

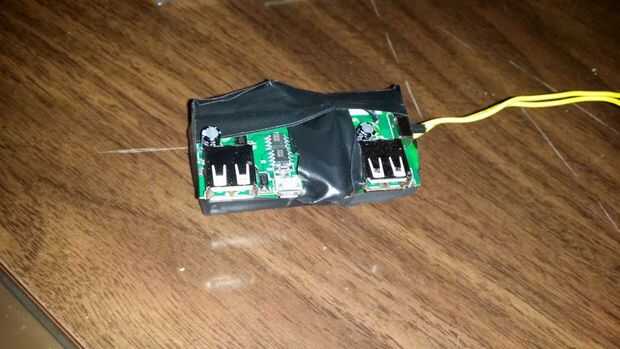

Para reducir el tamaño de las baterías. Usé 2 18650 las células del Li-Ion rescatadas de una batería de portátil por los contactos de la batería de cobre amarillo de desoldar y soldar los cables positivo y negativo de la Junta de control. Entonces envuelto el lío todo en cinta aislante para evitar cortocircuitos. Si lo estuviera haciendo otra vez habría utilizado un circuito construido en lugar de reutilizar este uno.

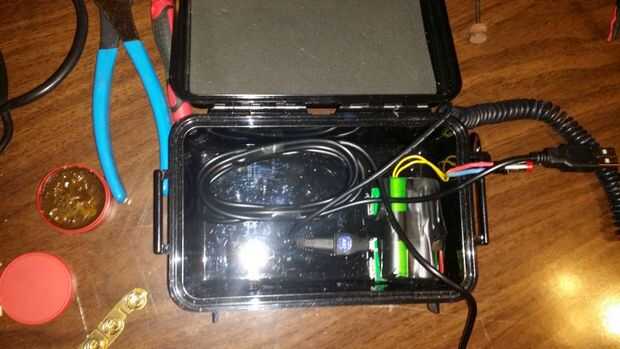

El cable Micro USB espiral se une a la caja con un poco de pegamento no conductor. El paquete está montado con una tira de cinta de espuma de doble cara.

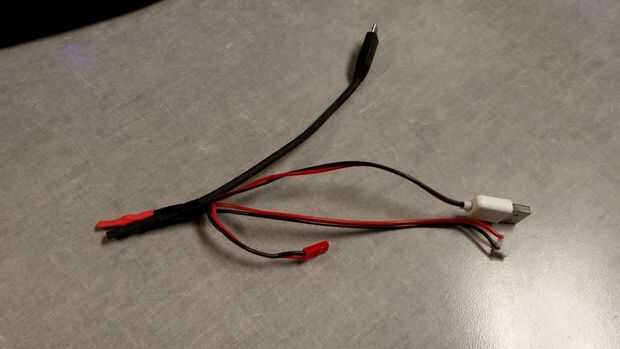

Se suministra corriente a los componentes mediante un "calamar" Y cable. He utilizado el cable de la pantalla y cortar en longitudes de 6 pulgadas 2. Luego de cortar un cable Micro USB para que el extremo macho Micro fue una pela de dongle de 6 pulgadas el + y - cables y un conector de 2 pines JST se deslice sobre los pines del amplificador de. Me trenzado 4 (rojo) + conductores y les terminando con algunos del encogimiento del calor soldados. Luego hizo lo mismo con el (negro) - cables.
