Frambuesa Pi 2 Media Center: Kodi en XBian (3 / 7 paso)

Paso 3: Paso 3: hacer un caso de una lata Altoids

Alternativas

Caso de la lata en lugar de utilizar un Altoids, usted puede comprar o 3D imprimir un caso plástico, o cualquier caso de uso no en todos. Usando un caso protegerá el Raspberry Pi. El Pi debe descansar siempre sobre una superficie no conductora para evitar daños causados por un cortocircuito.

Piezas y herramientas

• Lata vacía de Altoids
• Marcador permanente
• Dremel con punta de corte de metales
• Cinta para ductos

Instrucciones

1. Limpie la lata Altoids.

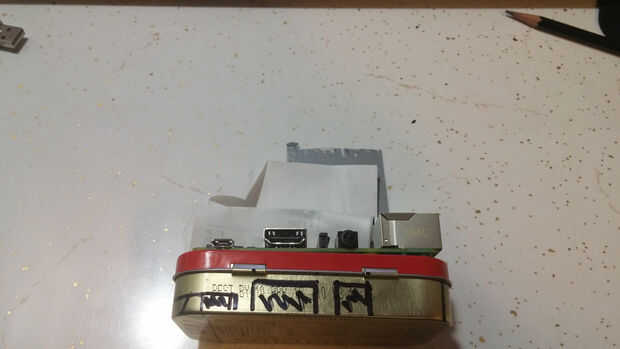

2. Sostenga con cuidado la placa Raspberry Pi 2 hasta el caso para ver donde las aberturas es necesario. Mantener la Junta y el caso para el audio, HDMI y MicroUSB puertos voluntad estar del lado de la lata con las bisagras.

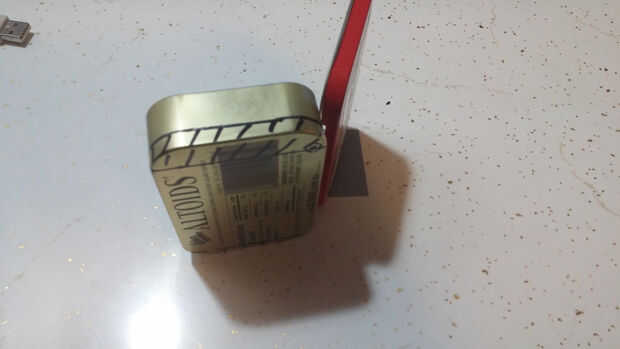

3. Con el marcador permanente, marque las áreas de la lata que debe recortarse. Deben eliminarse las siguientes áreas (identificado como si el lado de las bisagras está lejos de usted).

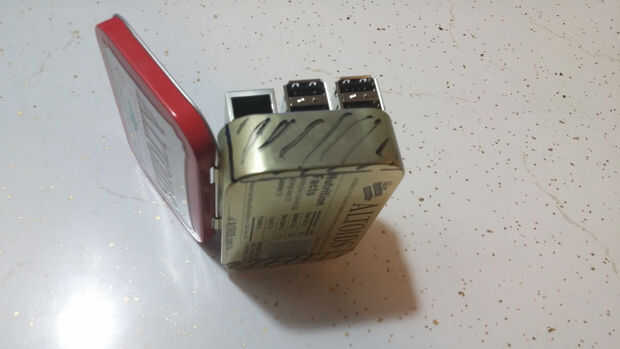

   1. Toda la izquierda lado y un borde fino de la base y la tapa, a partir justo por delante de la mitad de las esquinas curvas. Esto le dará una abertura para las izquierda dos esquinas de la Junta, puerto Ethernet y los puertos USB.
   2. Una pequeña franja de metal en la parte inferior de la derecha y una porción correspondiente de la base. La apertura debe comenzar justo antes de los inicios de las esquinas curvadas de la lata. Esto acomodará las derecha dos esquinas de la placa y la tarjeta microSD, una vez que se inserta.
   3. Una sección rectangular de la parte posterior de la lata en el puerto de audio.
   4. Una sección rectangular de la parte posterior de la lata alrededor del puerto HDMI.
   5. Una pequeña sección rectangular de la parte posterior que se extiende la cinta tomada desde el lado derecho (esquinas y tira de la microSD) lo suficiente para proporcionar una abertura para el conector microUSB.
4. Comprobar que todas las áreas marcadas ajustan la Junta en una posición cuidadosamente manteniendo hasta la lata Altoids otra vez y inspección de las áreas marcadas.
5. Utilizando una Dremel, retire con cuidado cortar las secciones marcadas de la lata, entonces cualquier virutas y lime los filos (sean afilados).

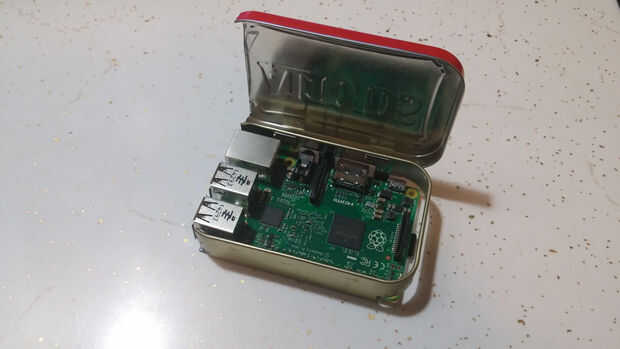

6. Ajuste cuidadosamente el Raspberry Pi en la caja para verificar que esté correctamente. Inserte el lado con el puerto HDMI en el caso primero, luego presione suavemente el resto de la Junta en su lugar. Repetir el corte y la presentación hasta que la Junta se adapta fácilmente sino que permanece segura.

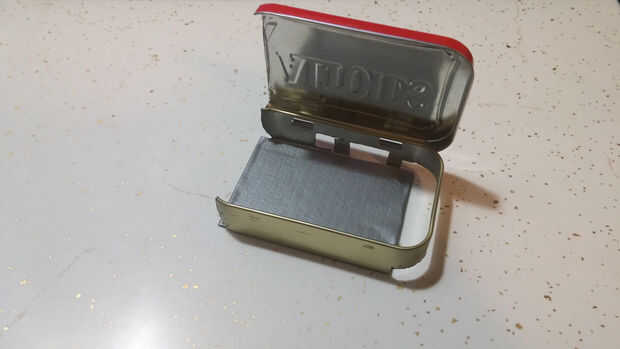

7. Retire el Raspberry Pi, luego envolver la base de la caja con cinta aislante para el aislamiento.
