Para una imagen de resolución completa)
He estado muy entusiasmado con la frambuesa pi durante bastante tiempo ahora y han estado esperando ansiosamente para que el cartero a traer mis (7 semanas! 7 semanas de plazo de ejecución?; _; Hay un político que puedo culpar por esto?)
¿Imaginar mi emoción cuando uno de los miembros en nuestro laboratorio (http://heatsynclabs.org) dejó uno, explicando que uno de los primeros lotes y no tiene tiempo para construir en él ahora, y lo quiero?
Sí. Sí lo hacemos.
Introduzca el raspi.
Raspi es genial porque es al mismo precio otro poco lo mágico como computación bondad: la placa de arduino; cerca de $30.
La diferencia es que el arduino es un par de megahercios (16 o así), un par de mil bytes de memoria y un par de miles de bytes de almacenamiento, mientras que el raspi es de 700 MHz, 256MB de RAM, tanto almacenamiento como caben en una tarjeta SD, etc..
En el arduino, efectivamente estás escribiendo firmware Atmel AVR. Raspi, usted está trabajando en un entorno linux completo y puede desarrollar en casi cualquier cosa que desee.
--
Un Consejo tan impresionante no merece solo sentarse, desnudo, sobre una mesa, así que decidí construir un recinto cool!
---
Empecé con acrílico rojo (para que coincida con el tema de frambuesa) y cortar el logo de frambuesa pi:
La cosa a entender es que cuando usted corta algo, a menudo está destruyendo la parte que es "cortar". En este caso, usé un láser, que todo lo que dije para cortar vaporiza. El ancho de este corte se llama un "corte", y usted necesita cuidado sobre él para hacer incrustaciones como esta.
Hola, calibrador:
Esto me dijo cuán grande era mi corte, y cuánto tuve que agrandar la carátula para el agujero que había creado.
(Para entender mejor lo que es un corte, pensar en un corte de sierra para madera en un tablero. Está haciendo un muy fino "muesca" en la madera como usted... cortar el ancho de esta muesca se llama el "corte".)

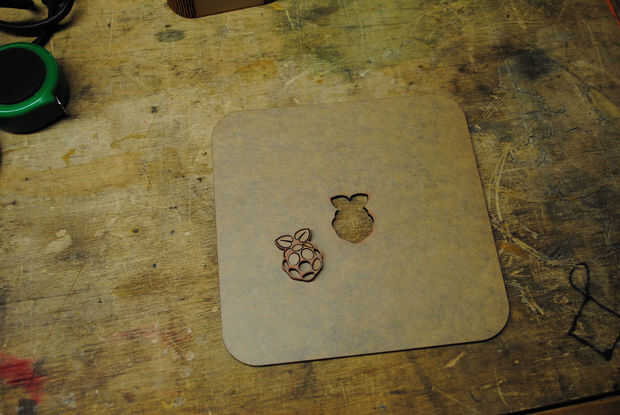

Tomé esta información, enchufado en mi software de diseño y corte de una madera versión de la insignia de frambuesa pi, que encaja muy bien en mi acrílico.

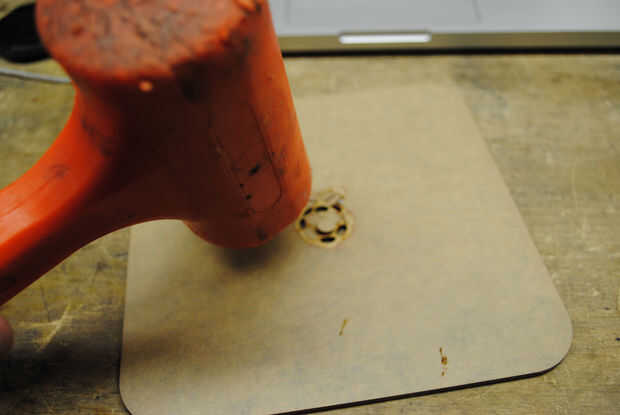

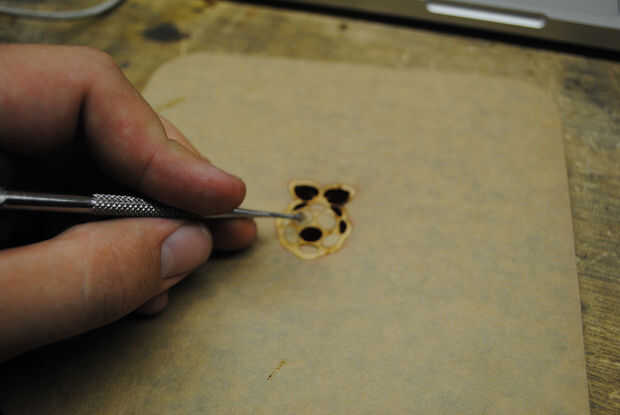

Luego hice los cachitos de acrílico que recorte en el primer proceso y puesto había reemplazado en mi insignia de madera. Algunos de ellos caber tan fuertemente, que tenía que (muy ligeramente) les martillo en su lugar:
A continuación, pela el papel protector de los cachitos de acrílico para ver mi trabajo:

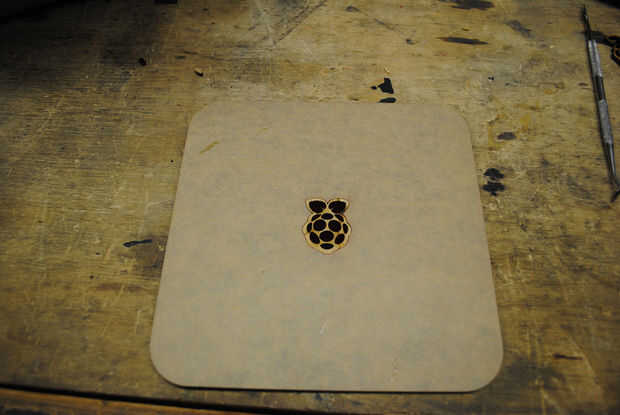

Que me dio esto:
El perímetro de la caja tomó un poco de trabajo de la conjetura y verificación, por desgracia. Decidí usar algo llamado "curva de corte" o "bisagra viviente", que significa que [al menos para mí], modelado sobre una pizarra es duro. Las matemáticas obtiene tipode "wonky".
Empezar por calcular el perímetro exterior de la caja y restando [para mí... con MDF de 3mm], alrededor de 5mm. Esto será probablemente todavía demasiado grande, pero ojo cuánto más debe salir.
Lo sentimos, ojalá me pudieras dar una fórmula exacta para la creación de este, pero no puedo. Si alguien sabe una manera de calcular esto [el aumento de la longitud del perímetro de cajas debido a la curva de corte], por favor hágamelo saber en los comentarios!

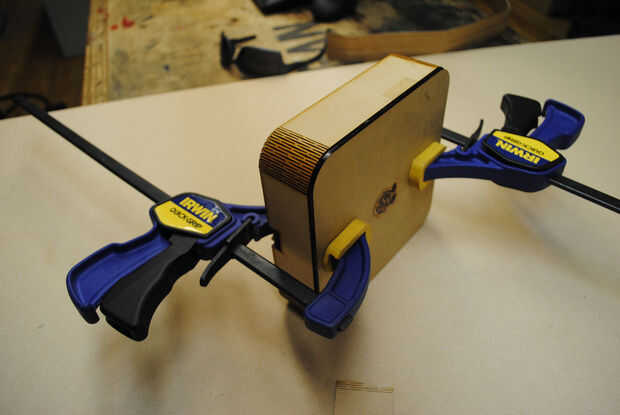

Para fijar el perímetro mientras el pegamento seca, utilicé la pieza original de acrílico que corté de un ajuste perfecto!

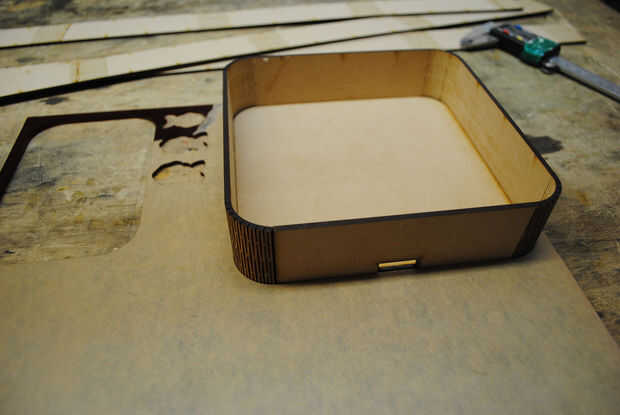

Parte inferior de la caja era un tamaño predecible (acerca de... las esquinas van un poco extrañas. El radio de vértice diseñado era 2 cm, pero el tipode corte curva esto lanza un bucle, YMMV). Mi tapa era 16 cm x 16 cm y flushly cabe /over/ la parte superior de la caja. Quería que mi trasero se siente /inside/ de la caja...
Por lo que es 16cm - material_thickness * 2
Mi material es 3mm de espesor, así que mi pieza interior necesita ser 154 x 154 mm.
Luego, necesitas pero un fondo en su tapa. Esto mantendrá en su lugar encima de la caja. Para obtener la alineación perfecta, poner la /in/ de la tapa inferior del cuadro y luego pega el acrílico en la parte superior de la. Para ello, pongo algunos trozos dentro de la caja (modo pude apoyar contra ellos) y comenzó a pegar:
--

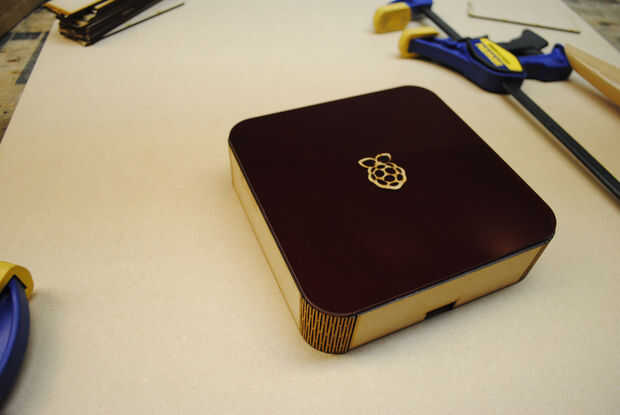

Una vez este seco, retirar el papel restante en el acrílico y era conocimos esta esto:
¡ AGRADABLE!

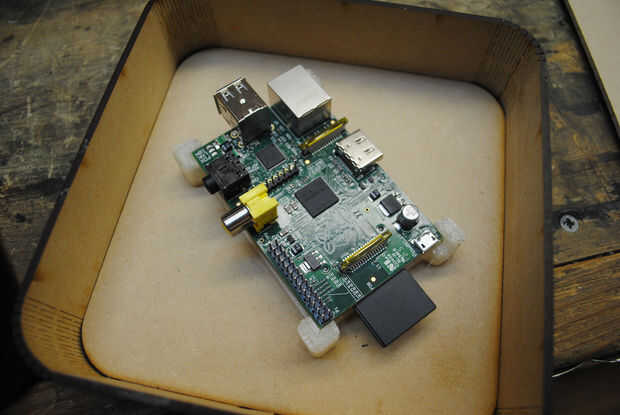

Para sostener la Junta en su lugar (no tiene los agujeros para soportes PCB, :-/), imprimí uno de estos en ultimaker heatsync labs (http://www.heatsynclabs.org/wp-content/gallery/picsbecauseithappened-2012-05-30/6984677470_4653583b67_z.jpg):
http://www.thingiverse.com/Thing:24096
y caliente lo pegado en su lugar (esta madera es muy delgada, en mi humilde opinión, para los tornillos).
---

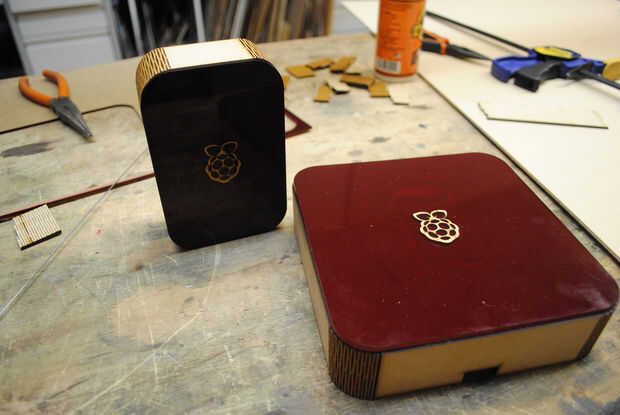

Y ahí lo tienen! Un magnífico recinto para nuestra raspi y esperemos que los tuyos también!
¡Que tengas un buen día!
