Paso 2: Montar el cuadro como te gusta!
Ahora, la diversión parte! :)
Hardware necesario:
-Pernos M3
- Separadores de M3o 3D impreso estancamiento (he incluido el archivo STL)

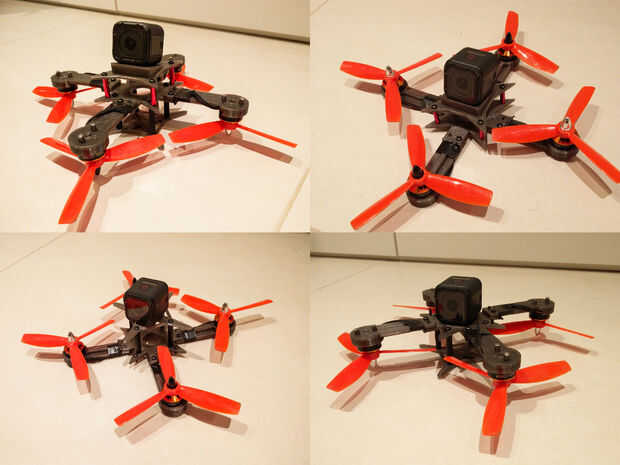

Ahora es el momento de montar tu robot de carreras como quieras!
En primer lugar puede elegir su forma: X o + forma.
Forma de X significa que tienes 2 brazos delanteros y motores y 2 brazos y motores.
+ Forma significa que tienes 1 brazo delantero y motor, 2 laterales de brazos y motores y 1 nuevo motor
Si elige una forma de X, tiene que montar el controlador de vuelo en diagonal, si usted está eligiendo una + de la forma, a montar en la línea de un brazo.
Hay muchas teorías sobre + formas vs X, pero total, el rendimiento será el mismo, hoy en día la mayoría de carreras drone son X la forma para evitar tener una hélice frontal delante de la cámara FPV, pero si montar la cámara en la parte superior, va a estar bien.
La dirección de tus motores: hacia arriba (normal) o abajo (invertida) !
Ahora, puede elegir ya sea que desee sus motores para ser hacia arriba, como el 99% de FPV carreras drone, o hacia abajo (ser el 1% diferente!)
En términos de rendimiento teórico puro, motores hacia abajo será un poco más eficientes!
¿Por qué? porque el vórtice (flujo de aire) creado por los propulsores irá hacia abajo, sin golpear el brazo en un área pequeña. Esto puede ser insignificante, pero en teoría, como el aire en el escape de las hélices es más rápido que el de la ingesta, teniendo los brazos en la ingesta (motores hacia abajo) hace los motores y propulsores más eficientes.
Elegir dónde montar el bastidor principal y los brazos: en la parte superior o inferior.
Ahora es el momento de elegir si usted quiere su pedazo de marco principal (con los brazos) en la parte inferior (debajo de la electrónica y el cuerpo) o en la parte superior (por encima de la electrónica y el cuerpo, se trata de una configuración de "Péndulo")
Una configuración de péndulo tenderá a ser más estable y también más original :)
Por lo que tiene pros y contras dependiendo de lo que quieres hacer: freestyle y accro vuelo él pueden no ser la configuración más ágil, pero para competir con rápidamente que puede tener beneficios.
Elegir el resto de accesorios:
He diseñado y he incluido varias placas opcionales como un plato de fondo, donde puede insertar una batería o utilizar como patines de aterrizaje y también 2 diferentes top placas si planea montar una gopro o no.
Usted puede elegir montar la batería en la parte inferior o en la parte superior. Lo mismo para la electrónica.
