FPV simple Video Add-on para el carro RC (1 / 8 paso)

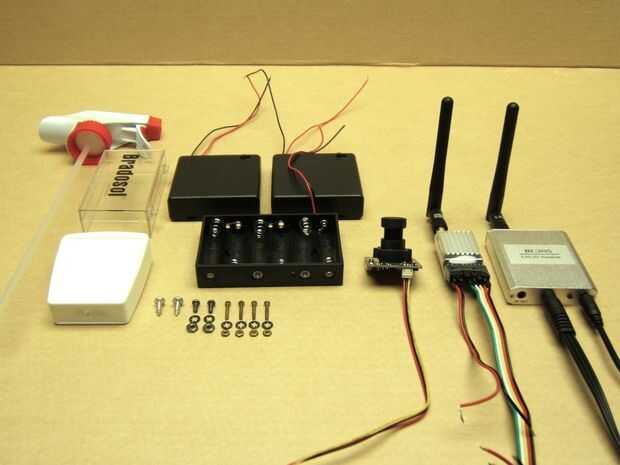

Paso 1: partes

CARRO DEL RC

Si no tienes un carro del RC, comprar uno que tiene una cubierta detrás de la cabina, lo suficientemente grande para un sostenedor de batería del AA de 4 celdas. Camiones baratos pueden comprar para alrededor $30 a $40.

PIEZAS PARA FPV

En el momento de escribir este instructable, cámara, el transmisor y el receptor que elegí fueron cada uno a un precio de 19,99 $, en fondos de Estados Unidos en http://www.robotshop.com/ o $26,65 en fondos canadienses en la posición canadiense http://www.robotshop.com/ca/en/ allí son unidades más baratas disponibles en Amazon, pero son enviados de China, y pensé que unidades de una empresa norteamericana seria seguros de ser confiable, aunque también se fabrican en China.

  • Cámara: "módulo de cámara 700TVL para Quadcopter 250" se ejecuta en 12v. http://www.robotshop.com/en/700TVL-FPV-Camera-mod...
  • Transmisor: «200mW canal 8 5.8 GHz inalámbrico transmisor para el FPV "tiene un micrófono incorporado y transmite el audio con el video. Funciona con 12v. http://www.robotshop.com/en/8-Channel-200mW-58ghz...
  • Receptor: "Helistar 5,8 G FPV receptor inalámbrico" funciona en 6.5 a 15v. http://www.robotshop.com/en/Helistar-58g-FPV-Wireless-Receiver.html
  • 2 - 4 celdas AA batería los titulares con un interruptor incorporado. Dos soportes encajan mejor en el carro que un titular de 8 células. El carro usa seis pilas AA y pensé en hacer uso de ellos y agregar dos más, en serie, para la cámara y el transmisor, pero pensé que sería más fácil y mejor para tener un conjunto separado de las pilas.
  • 1 - sostenedor de batería 6-celdas AA con un interruptor, ya sea incorporado o separado. No pude encontrar uno con un interruptor incorporado. Esto es para el receptor.
  • 1 - macho-macho, cable RCA de 3 hilos, para conectar un TV con el cable suministrado con el receptor. Si el audio no es importante para usted, un cable RCA del solo-alambre hará el video. Puede necesitar un cable distinto para gafas o un reproductor de DVD portátil, con conectores RCA en un extremo para el cable de receptor y un enchufe de audio/video de 1/8 de pulgada (3 mm) en el otro (o un cable con clavijas de audio/vídeo en ambos extremos para ir directamente desde el receptor).

PIEZAS DE SOPORTE PARA CÁMARA

  • 1 - caja de pastilla plástico para hacer el titular de la cámara
  • 1 - cuadro Hilo Dental para hacer el soporte para sostener el soporte de cámara en el carro
  • 4 - media pulgada de largo #2 Morro pernos, arandelas de bloqueo y tuercas para la cámara
  • 2 - cuarto de pulgada largo #4 Morro pernos, arandelas de bloqueo y las tuercas para el soporte de
  • 2 - tres de octavo pulgadas largo #6 cabeza redonda tornillos para sujetar el soporte para el carro
  • 1 - rociador de una botella de un producto de limpieza, cuyo tubo tiene el correcto diámetro de #2 interior perno deslizarse dentro. Algunos aspersores tienen tubos que son demasiado pequeños o demasiado grandes.
  • Cinta aislante

HERRAMIENTAS

  • Cautín y soldadura
  • Pinzas de punta de aguja
  • Destornilladores para ajustar los pernos y tornillos
  • Taladro y brocas
  • Sierra para metales
  • Cuchillo para uso general
  • Tinsnips o tijeras
  • Archivo
